컴퓨터 포트는 컴퓨터와 주변 장치 간의 인터페이스 또는 연결 지점입니다. 일반적인 주변 장치로는 마우스, 키보드, 모니터 또는 디스플레이 장치, 프린터, 스피커, 플래시 드라이브 등이 있습니다.
컴퓨터 포트는 컴퓨터와 주변 장치 간의 통신을 담당하므로 통신 포트라고도 합니다. 일반적으로 커넥터의 암 끝을 포트라고 하며 일반적으로 마더보드에 있습니다.
컴퓨터에서 통신 포트는 통신에 사용되는 유형 또는 프로토콜에 따라 두 가지 유형으로 나눌 수 있으며 직렬 포트와 병렬 포트입니다.
직렬 포트는 단일 통신 회선을 통해 한 번에 한 비트씩 데이터를 전송하는 직렬 프로토콜을 사용하여 주변 장치를 연결할 수 있는 인터페이스입니다. 직렬 포트의 가장 일반적인 유형은 RS-232 신호를 전달하는 D-Subminiature 또는 D-sub 커넥터입니다.
반면에 병렬 포트는 컴퓨터와 주변 장치 간의 통신이 병렬 방식으로 이루어지는 인터페이스, 즉 둘 이상의 통신 회선 또는 전선을 사용하여 데이터가 병렬로 송수신되는 인터페이스입니다. 프린터 포트는 병렬 포트의 예입니다.
1. PS/2
PS/2 커넥터는 마우스와 키보드를 연결하기 위해 IBM에서 개발했습니다. IBM의 Personal Systems/2 시리즈 컴퓨터와 함께 도입되어 PS/2 커넥터라는 이름이 붙었습니다. PS/2 커넥터는 키보드의 경우 보라색, 마우스의 경우 녹색으로 구분되어 있습니다.
PS/2는 6핀 DIN 커넥터입니다. PS/2 암 커넥터의 핀 아웃 다이어그램은 아래와 같습니다.
마우스와 키보드 PS/2 포트의 핀아웃이 동일하더라도 잘못된 포트에 연결하면 컴퓨터가 장치를 인식하지 못합니다.
PS/2 포트는 이제 USB 포트가 이를 대체했기 때문에 레거시 포트로 간주되며 최신 마더보드 중 레거시 포트로 포함하는 경우는 거의 없습니다.
2. 직렬 포트
PS/2와 USB의 통신은 직렬이지만 기술적으로 직렬 포트라는 용어는 RS-232 표준을 준수하는 인터페이스를 지칭하는 데 사용됩니다. 컴퓨터에서 일반적으로 볼 수 있는 직렬 포트에는 DB-25와 DE-9의 두 가지 유형이 있습니다.
1) DB-25 시리즈
DB-25는 D-sub 커넥터의 변형이며 RS-232 직렬 통신을 위한 원래 포트입니다. RS-232 프로토콜을 사용하여 직렬 연결을 위한 메인 포트로 개발되었지만 대부분의 애플리케이션에는 모든 핀이 필요하지 않았습니다.
따라서 DE-9는 RS-232 기반 직렬 통신을 위해 개발되었으며 DB-25는 직렬 포트로 거의 사용되지 않았으며 Centronics Parallel 36 핀 커넥터를 대체하여 병렬 프린터 포트로 자주 사용되었습니다.
2) DE-9(RS-232 또는 COM 포트)
DE-9는 RS-232 시리얼 통신의 메인 포트입니다. E 쉘이 있는 D-sub 커넥터이며 종종 DB-9로 잘못 불립니다. DE-9 포트는 COM 포트라고도 하며 컴퓨터와 주변 장치 간의 전이중 직렬 통신을 허용합니다.
DE-9 포트의 응용 프로그램 중 일부는 마우스, 키보드, 모뎀, 무정전 전원 공급 장치(UPS) 및 기타 외부 RS-232 호환 장치가 있는 직렬 인터페이스입니다.
DE-9 포트의 핀아웃 다이어그램은 아래와 같습니다.
통신을 위한 DB-25 및 DE-9 포트의 사용은 감소하고 있으며 USB 또는 기타 포트로 대체되고 있습니다.
3. 병렬 포트 또는 Centronics 36 핀 포트
병렬 포트는 병렬 통신이 가능한 프린터와 같은 주변 장치와 컴퓨터 간의 인터페이스입니다. Centronics 포트는 프린터 및 스캐너용 인터페이스로 개발된 36핀 포트이므로 병렬 포트는 Centronics 포트라고도 합니다.
USB 포트가 널리 사용되기 전에는 프린터에서 병렬 포트가 매우 일반적이었습니다. Centronics 포트는 나중에 병렬 인터페이스가 있는 DB-25 포트로 대체되었습니다.
4. 오디오 포트
오디오 포트는 스피커 또는 기타 오디오 출력 장치를 컴퓨터에 연결하는 데 사용됩니다. 오디오 신호는 아날로그 또는 디지털일 수 있으며 이에 따라 포트와 해당 커넥터가 다릅니다.
1) 서라운드 사운드 커넥터 또는 3.5mm TRS 커넥터
스테레오 헤드폰 또는 서라운드 사운드 채널을 연결하는 데 사용할 수 있는 가장 일반적으로 발견되는 오디오 포트입니다. 대부분의 컴퓨터에는 오디오 출력 및 마이크 연결을 위한 6 커넥터 시스템이 포함되어 있습니다.
6개의 커넥터는 파란색, 라임색, 분홍색, 주황색, 검은색 및 회색으로 색상으로 구분됩니다. 이 6개의 커넥터는 최대 8개 채널의 서라운드 사운드 구성에 사용할 수 있습니다.
2) S/PDIF / TOSLINK
S/PDIF(Sony/Phillips Digital Interface Format)는 홈 미디어에 사용되는 오디오 상호 연결입니다. 디지털 오디오를 지원하며 동축 RCA 오디오 케이블 또는 광섬유 TOSLINK 커넥터를 사용하여 전송할 수 있습니다.
대부분의 컴퓨터 홈 엔터테인먼트 시스템에는 TOSLINK를 통한 S/PDIF가 장착되어 있습니다. TOSLINK(Toshiba Link)는 단 하나의 케이블로 7.1채널 서라운드 사운드를 지원할 수 있는 가장 자주 사용되는 디지털 오디오 포트입니다. 다음 이미지에서 오른쪽의 포트는 S/PDIF 포트입니다.
5. 비디오 포트
1) VGA 포트
VGA 포트는 많은 컴퓨터, 프로젝터, 비디오 카드 및 고화질 TV에서 볼 수 있습니다. 3열에 15개의 핀으로 구성된 D-sub 커넥터입니다. 커넥터를 DE-15라고 합니다.
VGA 포트는 컴퓨터와 구형 CRT 모니터 간의 기본 인터페이스입니다. 최신 LCD 및 LED 모니터도 VGA 포트를 지원하지만 화질이 저하됩니다. VGA는 최대 648X480 해상도의 아날로그 비디오 신호를 전달합니다.
디지털 비디오의 사용이 증가함에 따라 VGA 포트는 점차 HDMI 및 디스플레이 포트로 대체되고 있습니다. 일부 노트북에는 외부 모니터 또는 프로젝터에 연결하기 위해 온보드 VGA 포트가 장착되어 있습니다. VGA 포트의 핀배열은 아래와 같습니다.
6. 디지털 비디오 인터페이스(DVI)
DVI는 컴퓨터와 같은 디스플레이 컨트롤러와 모니터와 같은 디스플레이 장치 간의 고속 디지털 인터페이스입니다. 무손실 디지털 비디오 신호를 전송하고 아날로그 VGA 기술을 대체하기 위해 개발되었습니다.
전달할 수 있는 신호에 따라 DVI 커넥터에는 DVI-I, DVI-D 및 DVI-A의 세 가지 유형이 있습니다. DVI-I는 아날로그 및 디지털 신호가 통합된 DVI 포트입니다. DVI-D는 디지털 신호만 지원하고 DVI-A는 아날로그 신호만 지원합니다.
디지털 신호는 단일 링크 또는 이중 링크일 수 있으며, 단일 링크는 최대 1920X1080 해상도의 디지털 신호를 지원하고 이중 링크는 최대 2560X1600 해상도의 디지털 신호를 지원합니다. 다음 이미지는 핀아웃과 함께 DVI-I, DVI-D 및 DVI-A 유형의 구조를 비교합니다.
7. 미니 DVI
Mini-DVI 포트는 Mini-VGA 포트의 대안으로 Apple에서 개발했으며 물리적으로 유사합니다. 일반 DVI 포트보다 작습니다.
32핀 포트이며 각 어댑터를 사용하여 DVI, 컴포지트, S-Video 및 VGA 신호를 전송할 수 있습니다. 다음 이미지는 Mini-DVI 포트와 호환 가능한 케이블을 보여줍니다.
8. 마이크로 DVI
Micro-DVI 포트는 Mini-DVI보다 물리적으로 작으며 디지털 신호만 전송할 수 있습니다.
이 포트는 DVI 및 VGA 인터페이스를 사용하여 외부 장치에 연결할 수 있으며 해당 어댑터가 필요합니다. 다음 이미지에서 Micro-DVI 포트는 헤드폰 및 USB 포트 옆에 있습니다.
9. 디스플레이 포트
디스플레이 포트는 다중 채널 오디오 및 기타 형식의 데이터(옵션)가 있는 디지털 디스플레이 인터페이스입니다. Display Port는 컴퓨터와 모니터 사이의 메인 인터페이스인 VGA 및 DVI 포트를 대체하기 위해 개발되었습니다.
최신 버전의 DisplayPort 1.3은 최대 7680 X 4320의 해상도를 처리할 수 있습니다.
디스플레이 포트에는 20핀 커넥터가 있는데, 이는 DVI 포트와 비교할 때 매우 적은 수이며 더 나은 해상도를 제공합니다. 디스플레이 포트의 핀 아웃 다이어그램은 아래와 같습니다.
DisplayPort 1.4a는 120Hz에서 4K(3840 x 2160) 또는 60Hz에서 8K(7680 x 4320)를 지원하는 DisplayPort 사양의 최신 버전입니다. 향상된 DisplayPort 버전 2.0 사양은 약 77.37Gbps의 대역폭이 증가됩니다.
미니 디스플레이포트(Mini DisplayPort)
Apple은 DisplayPort의 미니어처 버전을 도입하고 Mini DisplayPort(mDP 또는 Mini DP)라고 불렀습니다. Mini DisplayPort에는 20개의 핀이 있지만 커넥터의 물리적 크기는 일반 DisplayPort보다 작고 핀 출력도 다릅니다.
대부분의 노트북은 HDMI 외에 추가 비디오 출력 옵션으로 Mini DisplayPort를 제공합니다.
10. RCA 커넥터
RCA 커넥터는 3개의 케이블을 통해 컴포지트 비디오 및 스테레오 오디오 신호를 전달할 수 있습니다. 컴포지트 비디오는 아날로그 비디오 신호를 전송하며 커넥터는 노란색 RCA 커넥터와 같습니다.
비디오 신호는 최대 해상도 576i(표준 해상도)에서 라인 및 프레임 동기화 펄스와 함께 단일 채널을 통해 전송됩니다.
빨간색과 흰색 커넥터는 스테레오 오디오 신호에 사용됩니다(오른쪽 채널은 빨간색, 왼쪽 채널은 흰색).
11. 컴포넌트 비디오
컴포넌트 비디오는 비디오 신호가 두 개 이상의 채널로 분할되고 비디오 신호의 품질이 컴포지트 비디오보다 우수한 인터페이스입니다.
컴포지트 비디오와 마찬가지로 컴포넌트 비디오는 비디오 신호만 전송하며 스테레오 오디오에는 두 개의 별도 커넥터를 사용해야 합니다. 컴포넌트 비디오 포트는 아날로그 및 디지털 비디오 신호를 모두 전송할 수 있습니다.
일반적으로 발견되는 컴포넌트 비디오의 포트는 3개의 커넥터를 사용하며 녹색, 파란색 및 빨간색으로 색상으로 구분됩니다.
12. S-비디오
S-Video 또는 Separate Video 커넥터는 비디오 신호만 전송하는 데 사용됩니다. 화질은 컴포지트 비디오보다 좋지만 컴포넌트 비디오보다 해상도가 낮습니다.
S-Video 포트는 일반적으로 검은색이며 모든 TV와 대부분의 컴퓨터에 있습니다. S-Video 포트는 PS/2 포트처럼 보이지만 4개의 핀으로만 구성되어 있습니다.
4개의 핀 중 하나의 핀은 강도 신호(흑백)를 전달하는 데 사용되고 다른 핀은 색상 신호를 전달하는 데 사용됩니다. 이 두 핀에는 각각 접지 핀이 있습니다. S-Video 포트의 핀아웃 다이어그램은 아래와 같습니다.
13. HDMI (하이파이)
HDMI는 High Definition Media Interface의 약자입니다. HDMI는 컴퓨터 모니터, HDTV, Blu-Ray 플레이어, 게임 콘솔, 고화질 카메라 등과 같은 고화질 및 초고화질 장치를 연결하는 디지털 인터페이스입니다.
HDMI는 압축되지 않은 비디오와 압축되거나 압축되지 않은 오디오 신호를 전달하는 데 사용할 수 있습니다. A형의 HDMI 포트는 아래와 같습니다.
HDMI 커넥터는 19 핀으로 구성되어 있으며 최신 버전의 HDMI, 즉 HDMI 2.0은 최대 4096×2160 해상도의 디지털 비디오 신호와 32 개의 오디오 채널을 전달할 수 있습니다. HDMI 포트의 핀아웃 다이어그램은 다음과 같습니다.
HDMI의 최신 버전은 2.1로 대역폭, 해상도 및 비디오 카드 제조업체의 지원이 크게 향상되었습니다. HDMI 2.0의 데이터 대역폭은 18Gbps인 반면 HDMI 2.1의 대역폭은 48Gbps입니다. 디스플레이 해상도와 관련하여 HDMI 2.1은 4Hz 재생 빈도에서 8K 및 120K를 지원합니다. Nvidia RTX 3090과 같은 대부분의 최신(최소 고급형) 그래픽 카드는 모니터 및 TV와 연결할 수 있는 HDMI 2.1 포트를 두 개 이상 제공합니다.
1) 미니 HDMI
HDMI 1.3 버전에서는 Mini HDMI라는 새로운 HDMI 포트 및 커넥터 조합이 출시됩니다. 물리적으로 일반 HDMI 포트보다 작지만 동일한 19핀을 가지고 있습니다. 노트북, 카메라, 캠코더와 같은 휴대용 장치용으로 고안된 Mini HDMI 포트는 그다지 인기가 없습니다.
2) 마이크로 HDMI
HDMI 개발자는 HDMI 버전 1.4가 포함된 Micro HDMI라는 새로운 HDMI 커넥터 및 포트를 도입했습니다. Micro HDMI에도 19개의 핀(일반 HDMI 및 Mini HDMI와 동일)이 있지만 핀아웃은 다릅니다.
Micro HDMI는 물리적으로 일반 HDMI 포트를 포함하기 어려운 카메라, 단일 보드 컴퓨터(예: Raspberry Pi 4) 등에 자주 사용됩니다.
Micro HDMI의 크기는 일반 HDMI보다 훨씬 작으며 마이크로 USB 포트와 약간 유사합니다(때때로 사람들은 둘 사이를 혼동합니다). 왼쪽의 포트는 마이크로 USB 포트이고 오른쪽의 포트는 마이크로 HDMI 포트입니다.
14. USB
범용 직렬 버스(USB)는 휴대용 장치용 직렬 포트, 병렬 포트, PS/2 커넥터, 게임 포트 및 전원 충전기를 대체했습니다.
USB 포트는 데이터를 전송하고 주변 장치의 인터페이스 역할을 하며 연결된 장치의 전원 공급 장치 역할을 하는 데 사용할 수 있습니다. USB 포트에는 Type A, Type B 또는 미니 USB 및 Micro USB의 세 가지 종류가 있습니다.
1) USB 타입 A
USB Type-A 포트는 4핀 커넥터입니다. Type – A USB 포트에는 USB 1.1, USB 2.0 및 USB 3.0과 같은 다양한 버전이 있습니다. USB 3.0은 공통 표준이며 400MBps의 데이터 속도를 지원합니다.
USB 3.1도 출시되어 최대 10Gbps의 데이터 속도를 지원합니다. 항상 그런 것은 아니지만 일반적으로 USB 2.0은 검은색으로 구분되고 USB 3.0은 파란색으로 구분됩니다. 다음 이미지는 USB 2.0 및 USB 3.0 포트를 보여 줍니다.
USB Type – A 포트의 핀아웃 다이어그램은 아래와 같습니다. 핀배열은 Type – A의 모든 표준에 공통적입니다.
2) USB 타입 C
USB 유형 – C는 USB의 최신 사양이며 리버서블 커넥터입니다. USB 유형 – C는 유형 A와 B를 대체해야 하며 미래 보장형으로 간주됩니다.

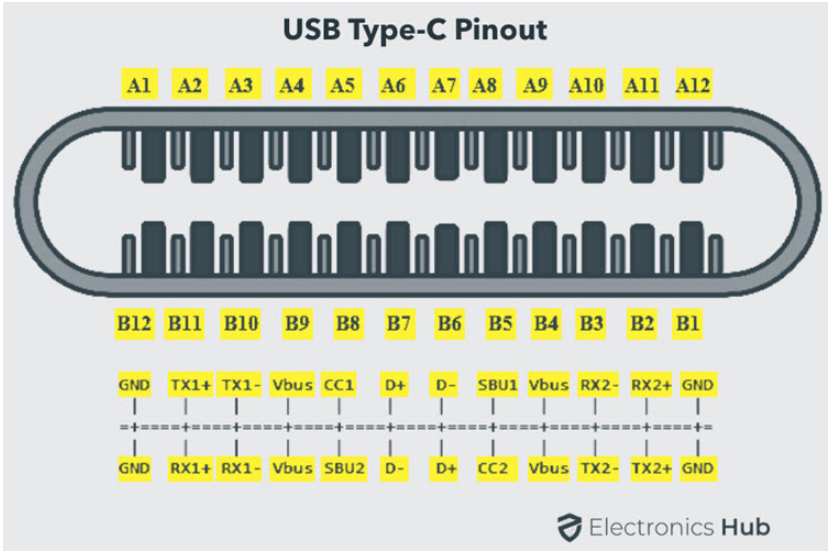

USB Type – C의 포트는 24개의 핀으로 구성됩니다. USB Type – C의 핀아웃 다이어그램은 아래와 같습니다. 최신 USB 사양(USB4)은 USB-C 전용 사양, 즉 USB Type C 장치만 USB4 사양과 함께 사용할 수 있습니다..
최신 USB4 사양에서 USB Type C 장치는 최대 40Gbps의 속도를 지원할 수 있습니다.
USB Power Delivery 사양을 통해 USB 장치는 USB 포트에 연결된 장치에 전원을 공급할 수 있습니다. USB 유형 – C는 5V에서 20A의 전류를 처리할 수 있습니다(Power Delivery 인증 USB Type-C 포트만 해당).
이 고전류 처리 기능은 스마트폰의 배터리가 완전히 충전되는 시간이 매우 짧은 최신 고속 충전 기술에 사용됩니다. 따라서 USB Type C 포트는 최대 100W의 전력을 제공할 수 있습니다(휴대폰 및 노트북 충전에 사용할 수 있음).
실제로 최신 Apple M1 Mac Book은 61W USB C 전원 어댑터를 사용합니다.
15. RJ-45 시리즈
이더넷은 컴퓨터를 인터넷에 연결하고 다른 컴퓨터 또는 네트워킹 장치와 통신하는 데 사용되는 네트워킹 기술입니다.
컴퓨터 네트워킹 및 통신에 사용되는 인터페이스는 RJ(Registered Jack)로 알려져 있으며 RJ – 45 포트는 특히 케이블을 통한 이더넷에 사용됩니다. RJ-45 커넥터는 8핀 – 8접점(8P – 8C) 유형 모듈식 커넥터입니다.
최신 이더넷 기술을 기가비트 이더넷이라고 하며 초당 10기가비트 이상의 데이터 전송 속도를 지원합니다. 수 RJ-8 케이블과 함께 8P – 45C 유형 커넥터가 있는 이더넷 또는 LAN 포트는 아래와 같습니다.
키가 없는 8P – 8C 모듈식 커넥터는 일반적으로 이더넷 RJ-45라고 합니다. 종종 RJ-45 포트에는 전송 및 패킷 감지를 나타내기 위해 두 개의 LED가 장착되어 있습니다.
앞서 언급했듯이 이더넷 RJ-45 포트에는 8개의 핀이 있으며 다음 그림은 하나의 핀아웃을 보여줍니다.
16. RJ-11 시리즈
RJ-11은 전화, 모뎀 또는 ADSL 연결을 위한 인터페이스로 사용되는 또 다른 유형의 등록 잭입니다. 컴퓨터에는 RJ-11 포트가 거의 장착되어 있지 않지만 모든 통신 네트워크의 기본 인터페이스입니다.
RJ-45 및 RJ11 포트는 비슷해 보이지만 RJ-11은 더 작은 포트이며 6점 – 4접점(6P – 4C)으로 충분하지만 6점 – 4접점(6P – 2C) 커넥터를 사용합니다. 다음은 RJ-11 포트와 호환되는 커넥터의 사진입니다.
다음 이미지를 사용하여 RJ-45 및 RJ-11 포트를 비교할 수 있습니다.
17. e-SATA
e-SATA는 외부 대용량 저장 장치를 연결하기 위한 인터페이스로 사용되는 외부 직렬 AT 부착 커넥터입니다. 최신 e-SATA 커넥터는 e-SATAp이라고 하며 Power e-SATA 포트를 나타냅니다.
e-SATA와 USB를 모두 지원할 수 있는 하이브리드 포트입니다. SATA 조직이나 USB 조직 모두 e-SATAp 포트를 공식적으로 승인하지 않았으므로 사용자의 책임하에 사용해야 합니다.
위 이미지는 e-SATAp 포트입니다. e-SATA와 USB 장치를 모두 연결할 수 있음을 보여줍니다.
