디지털 패턴 트리거링의 경우, 특정한 물리적인 채널의 특정 디지털 패턴을 감지하도록 디바이스를 설정합니다. 이 조건을 식별한 후, 디바이스는 태스크 시작이나 트리거 발생 시 수집된 샘플 표시 등 트리거와 관련된 동작을 수행합니다.
디지털 패턴은 다음 문자를 사용하여 지정됩니다:
- X: 물리적인 채널 무시
- 0: 물리적인 채널의 로직 로우 크기에서 일치
- 1: 물리적인 채널의 로직 하이 크기에서 일치
- R: 물리적인 채널의 상승 에지에서 일치
- E: 물리적인 채널의 상승 또는 하강 에지에서 일치
- F: 물리적인 채널의 하강 에지에서 일치

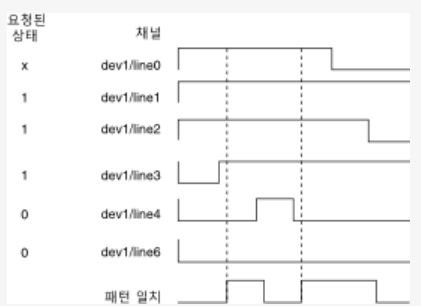

예를 들어 "X11100"의 패턴과 "dev1/line0:4,dev1/line6"의 소스를 지정하는 경우, 물리적인 채널 "dev1/line1," "dev1/line2," "dev1/line3"이 로직 하이이고 물리적인 채널 "dev1/line4"와 "dev1/line6"이 로직 로우일 때 패턴 일치가 발생합니다. "dev1/line0"은 무시됩니다.
포트의 패턴 트리거의 경우, 패턴 일치는 반대의 순서로 발생합니다. 예를 들어 "11000000"의 패턴과 "dev1/port0"의 소스를 지정하는 경우, 물리적인 채널 "dev1/line0"과 "dev1/line1"이 로직 하이이고 다른 여섯 개의 라인이 로직 로우일 때 패턴 일치가 발생합니다.
