EMI(전자기 간섭) 차폐 및 매커니즘

1. EMI 개요

EMI 차폐는 민감한 장치 및 신호를 방해할 수 있는 강한 전자기장의 누출을 방지하는 장벽을 만드는 기술입니다. 전자기장 소스를 격리하거나 보호가 필요한 장치의 인클로저로 설치할 수 있습니다. 전자기 간섭 또는 무선 주파수 간섭(RFI)은 회로의 성능을 저하시키거나 고장을 일으킬 수 있기 때문에 대부분의 전자 장치에서 문제가 됩니다. 전자 장치는 전자기장이 쉽게 방해할 수 있는 작은 전압과 전류를 처리합니다.







반응형



전자기 간섭(EMI)이란?

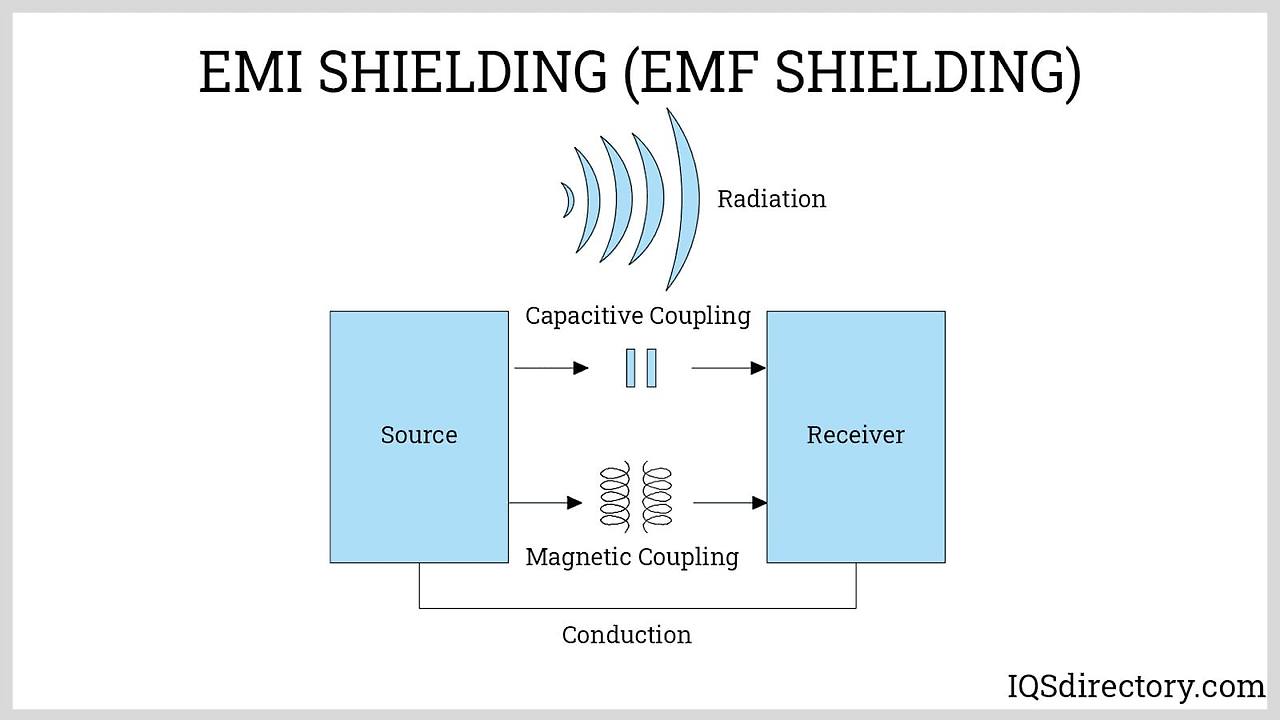

전자기 간섭(EMI)은 한 시스템에서 다른 시스템으로 신호를 결합하는 것이며 EMI를 생성하기 위한 세 가지 구성 요소는 소스, 경로 및 수신기입니다.

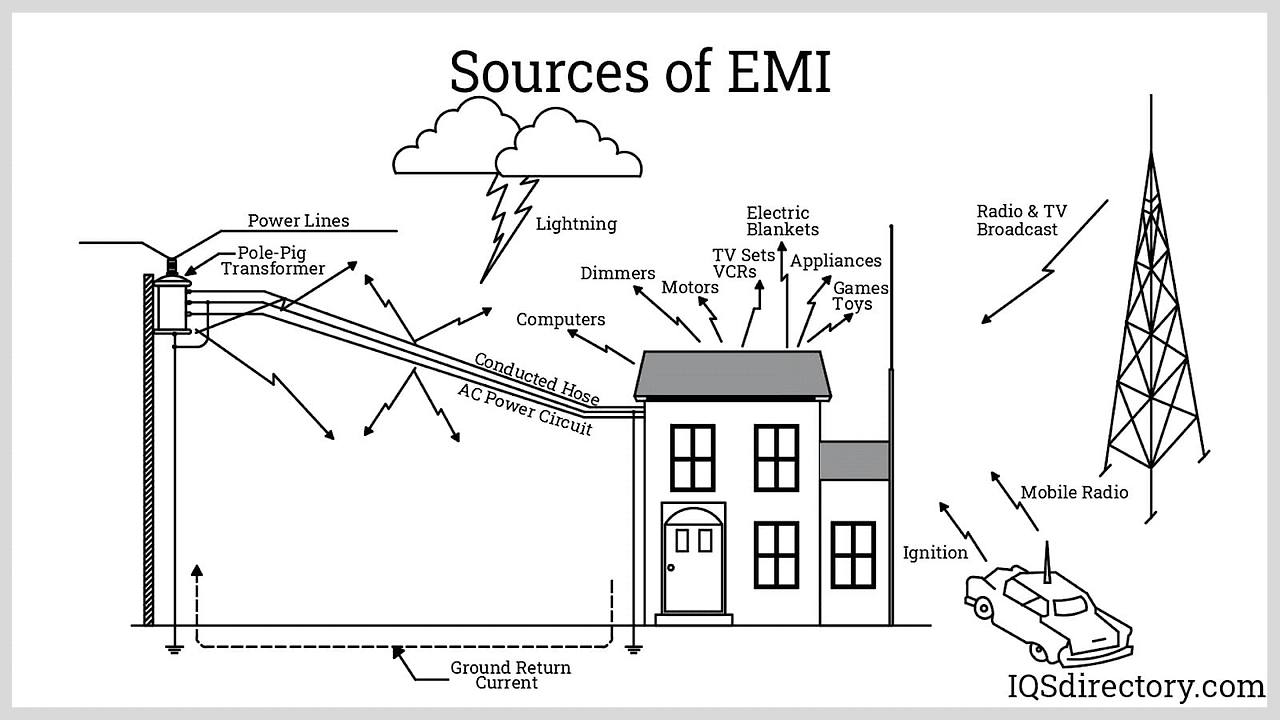

소스는 일반적으로 자연적으로 발생하거나(번개, 오로라, 우주 마이크로파 배경 및 태양 플레어) 인공적(셀룰러 네트워크, AM/FM 전파, 송전선, 측정 및 제어 장치)일 수 있는 교란을 생성하는 외부 회로 또는 현상입니다.

수신기는 출력 신호가 간섭에 의해 왜곡되는 민감한 신호 또는 장치입니다.

경로는 신호 커플링이 발생하는 곳이며 4가지 모드를 통해 발생할 수 있습니다.







• 전도 EMI: 표유 신호 또는 전류가 이동할 수 있는 두 회로 사이에 전도성 경로가 있기 때문에 발생합니다. 전도 EMI는 공통 모드 또는 차동 모드로 분류할 수 있습니다. 공통 모드에서 두 시스템의 표유 전류는 공통 리턴 경로 역할을 하는 접지 연결을 통해 동일한 방향으로 이동합니다. 차동 모드에서 원치 않는 전류는 전원 공급 라인을 통해 반대 방향으로 두 시스템을 가로질러 흐르며 접지와 무관합니다.
• 방사 EMI: 방사 EMI는 소스와 수신기 사이의 열린 공간을 통해 전파됩니다. 소스는 의도하지 않게 회로로 전송되는 전자기파를 방출합니다. 케이블 및 회로 기판 트레이스와 같은 도체는 외부 전자기파를 송수신할 수 있는 안테나 역할을 할 수 있습니다.
• 용량성 EMI: 이것은 일반적으로 파장보다 작은 매우 가까운 근접성을 가진 시스템의 두 도체 사이에서 발생합니다. 이 작은 공간은 전하가 저장되고 전하 차동을 통해 전달되는 기생 커패시턴스를 생성합니다. 전하 차는 도체에서 방출되는 전기장에 의해 생성됩니다. 기생 커패시턴스는 표유 신호를 전송하는 경로가 됩니다.
• 마그네틱 EMI: 가까운 거리에서 발생하는 용량성 커플링과 동일합니다. 신호 전송은 전자기 유도를 통해 다른 도체에 전류를 생성하여 수행되며 첫 번째 도체의 전류가 변하거나 진동할 때 가능합니다.





반응형



EMI의 종류

EMI는 간섭 지속 시간에 따라 분류할 수 있으며 간섭 유형은 연속 및 펄스 간섭입니다.



연속 간섭은 소스가 원치 않는 신호를 지속적으로 방출하는 EMI 유형입니다. 연속 간섭은 일반적으로 낮은 에너지와 낮은 주파수로 특징 지어지며 지속적인 간섭에는 무선 주파수, 산업 장비의 전자기장 누출, 송전선로 등이 포함됩니다.



반면에 펄스, 간헐적 또는 일시적인 간섭은 짧은 기간에만 발생하는 EMI입니다. 지속 시간의 정의는 각 응용 프로그램마다 다르지만 일반적으로 1 AC 사이클 (1/60Hz = 16.67 밀리 초)보다 작습니다. 펄스 간섭은 반복적이거나 무작위적인 이벤트일 수 있는 높은 에너지 버스트를 특징으로 합니다.



반복은 일반적으로 인위적이므로 진폭과 지속 시간 측면에서 예측할 수 있습니다. 무작위 이벤트는 인위적일 수 있으며 낙뢰, 전력 서지, 정전기 방전 등과 같이 자연적으로 발생할 수 있습니다.



EMI의 또 다른 분류는 협대역 또는 광대역이 될 수 있는 교란의 파장 대역폭의 길이에 따른 것입니다. 둘의 정의는 수신기의 신호 대역폭에 따라 달라지며, 이를 분해능 대역폭이라고 합니다. 협대역 교란은 수신기보다 작거나 같은 대역폭을 갖는 반면, 광대역 교란은 더 큰 대역폭을 갖습니다.







반응형





EMI 차폐의 중요성

EMI 차폐는 장치의 에너지를 분리하여 주변 환경에 영향을 주지 않고 외부 에너지의 공격을 차단하는 것을 목표로 합니다. 모든 새로운 전자 장치는 일정량의 전자기 에너지를 방출하며 EMI에 대한 저항이 없습니다.



EMI의 특성을 이해하면 EMI가 다양한 방식으로 주변 환경에 영향을 미칠 수 있음이 분명합니다. 접촉(전도성 EMI), 접촉 없이 근접한 전자 장치(정전 용량 및 자기 EMI), 심지어 먼 거리(방사 EMI)에도 영향을 미칠 수 있습니다.



정보화 시대의 진행과 함께 데이터 처리 및 통신을 위한 전자 장치의 사용 증가는 전기 전송 및 분배 시스템과 낙뢰 및 태양 플레어와 같은 자연 현상으로 인한 다른 교란 외에도 전자기파 스펙트럼에 상당한 오염을 일으킵니다.



다음은 EMI의 몇 가지 효과입니다.

• 통신 장치에서 수신한 방해 또는 왜곡된 신호
• 갑작스런 정전, 전력 변동 및 EFT(Electrical Fast Transitions)
• 전체 전자 회로 고장 또는 손상
• 전자 시스템의 수명 및 성능 저하
• 감전 및 화상
• 잠재적 발화원







국제기구는 이러한 문제를 해결하기 위해 전자파 적합성(EMC) 표준을 개발했습니다. EMC는 전자기 에너지를 생성하거나 다른 장비로 전송하지 않고 전자기 환경에서 올바르게 작동하는 장비의 속성 또는 특성입니다.



국제 EMC 표준은 IEC(International Electrotechnical Commission) 및 ISO(International Organization for Standardization)의 일부인 CISPR(International Special Committee on Radio Interference)에서 규정합니다. 미국에서는 EMC 표준이 FCC(연방 통신 위원회)에서 관리합니다.





반응형

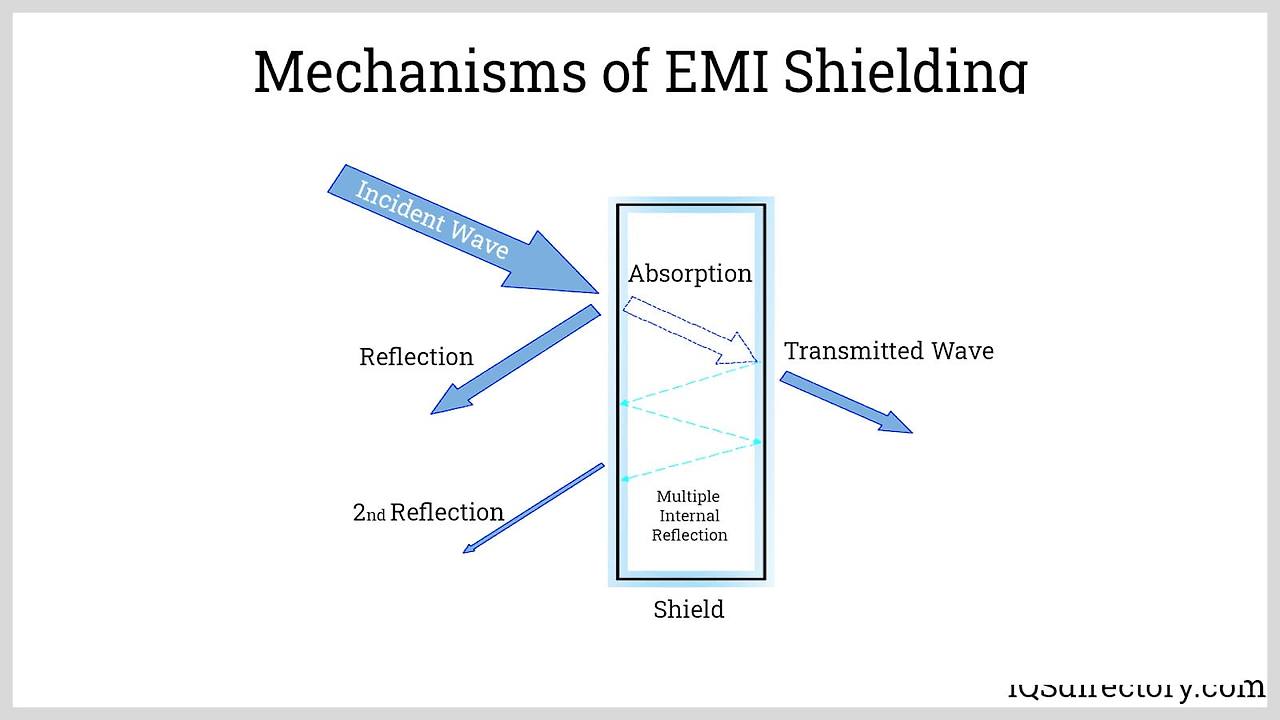

3. EMI 차폐 메커니즘

EMI 차폐는 접지, 필터링 및 본딩 기술 외에 EMC를 달성하는 방법 중 하나입니다. 여기에는 장비 안팎으로 들어오는 가장 원하지 않는 전자기파의 경로를 변경하기 위해 적절한 재료, 구조 및 형태로 인클로저를 만드는 것이 포함됩니다. 경로는 전도성 또는 강자성 물질을 통해 전자기파를 흡수하거나 반사하여 변경됩니다.







반응형

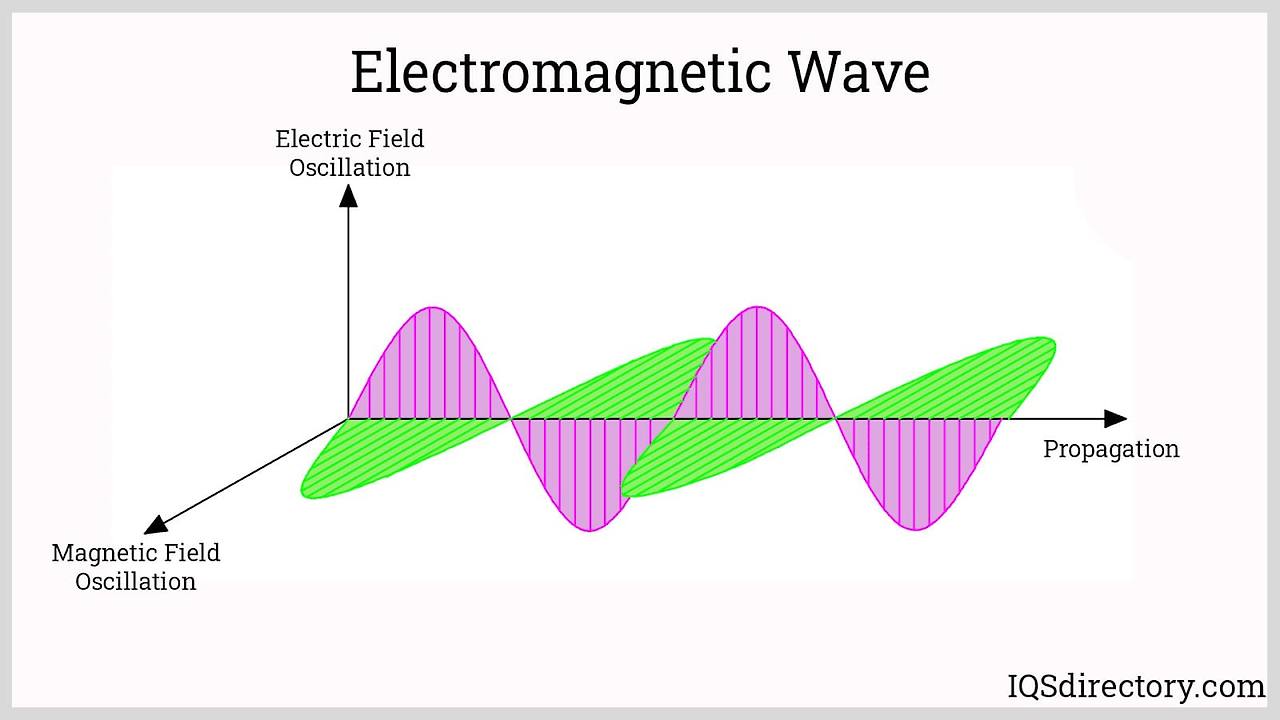

전자기파는 전기 부품과 자기 부품으로 구성되며 둘 다 같은 주파수로 이동하며 서로 수직입니다. 전도성 물질은 전기 부품을 차단하고 자기 투과성이 높은 물질은 자성 부품을 차단합니다.



전자기파의 구성 요소는 다른 구성 요소 없이는 존재할 수 없기 때문에 한 구성 요소를 보호하는 것으로 충분합니다. EMI 차폐의 경우 각각을 필터링하는 데 관련된 다양한 메커니즘이 있습니다. 다음은 EMI 차폐의 세 가지 메커니즘입니다.







반응형





EMI의 반사

EMI 차폐의 주요 메커니즘은 EMI의 전기 부품을 감쇠시키는 반사입니다. EMI 반사를 달성하려면 재료에 모바일 전하 캐리어가 있어야 하며  차폐에 사용되는 재료가 전도성이어야 함을 의미합니다.



들어오는 전자기파는 전도성 차폐에 있는 이동 전하 캐리어와 상호 작용하며 전하가 도체를 따라 흐르고 재분배되어 반대 전자기장을 생성합니다. 전하의 재분배에 의해 생성된 전자기장은 외부 자기장을 상쇄되며 이 메커니즘에서 재료의 전도도가 높을수록 차폐 특성이 우수합니다.



이 메커니즘의 문제점은 외부 전자기장의 파장보다 큰 인클로저의 불연속성이 차폐 특성을 무효화한다는 것입니다. 따라서 인클로저 설계에서 구멍과 개구부의 크기가 최소화되지만 더 높은 전자기파 주파수에서는 불가능합니다. 고주파 EMI에서 이에 대응하는 유일한 방법은 필터링 장치를 사용하는 것입니다.







또 다른 문제는 AC 회로에서 볼 수 있는 표피 효과입니다. AC가 도체를 통해 흐를 때 전하가 도체의 표면 또는 최상위 층에 축적되어 해당 영역의 전류 밀도가 증가하고 내부 섹션은 덜 사용되어 전도도가 낮아지고 궁극적으로 차폐의 성능이 저하됩니다.  이에 대한 해결책은 도체의 표면적을 늘려 유효 전도 단면적을 늘리는 것입니다. 또 다른 해결책은 은과 같은 표면에 전도성이 높은 물질로 표면을 전기 도금하는 것입니다.





반응형





EMI 흡수

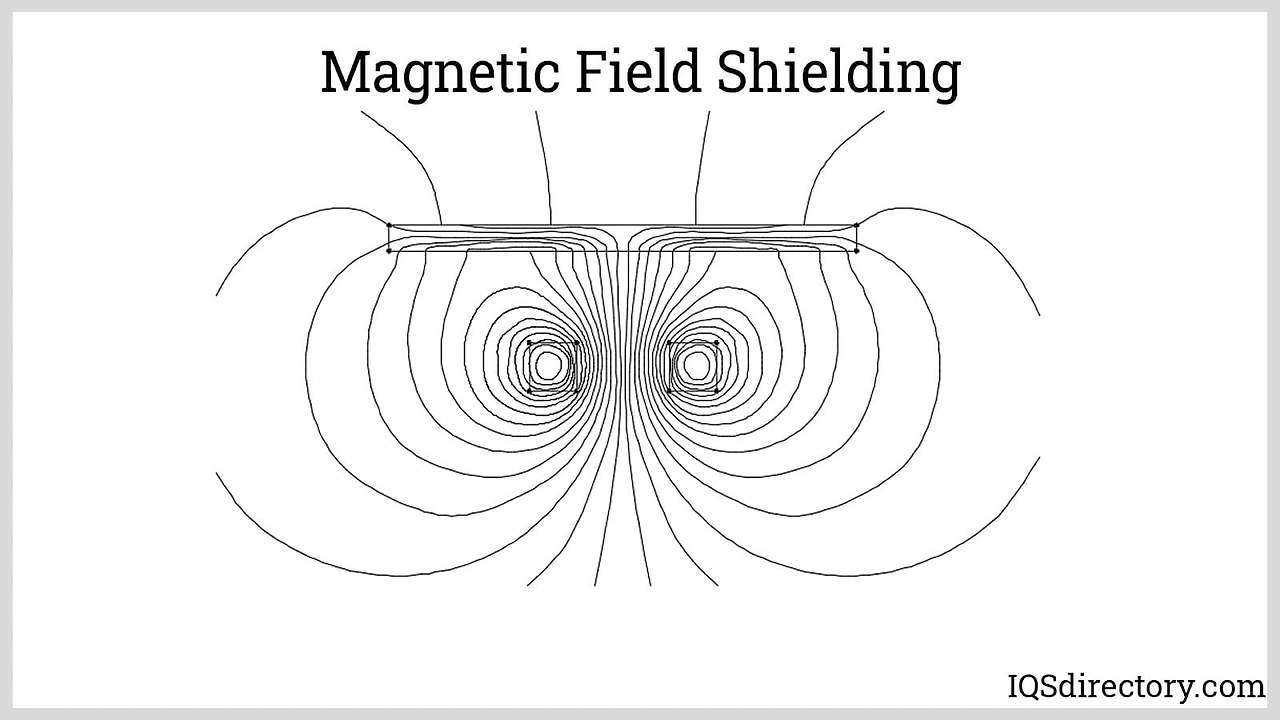

EMI의 자기 부품에 작용하는 EMI 차폐의 2차 메커니즘입니다. EMI 흡수를 달성하려면 재료에 전기 및 자기 쌍극자가 있어야 하며 높은 유전 상수와 높은 자기 투과성을 가진 재료입니다.



외부 자기장이 있는 경우 자기장 라인은 재료를 통과하는 경향이 있기 때문에 절단되며 이 특성을 가진 인클로저는 자체 내에 경로를 만들어 자기장 라인을 흡수합니다. 그러나 이러한 재료를 사용할 때의 문제는 전도성이 높지 않다는 것입니다. 따라서 전자기파의 전기 구성 요소로부터 보호하는 데 덜 효율적입니다.







흡수 메커니즘의 일부는 와전류를 통해 들어오는 전자기파를 약화시키는 것입니다. 이것은 전자기파가 고주파로 진동할 때 관찰되며, 이는 도체 내부에 전류를 유도합니다. 와전류는 외부 자기장에 반대되는 자기장을 생성하고 전기 전도성이 높은 재료는 더 강한 와전류를 생성합니다.





다중 반사를 통한 차폐

계면 면적이 큰 복합 재료 또는 다공성 구조가 있는 표면에서 관찰되는 또 다른 메커니즘입니다. 차폐는 전자기파를 반사하기 위한 여러 반사 경계를 가짐으로써 달성되며 이로 인해 전자기파가 산란됩니다.





반응형





3. EMI 차폐용 재료

EMI 차폐를 달성하는 두 가지 주요 특성: 전기 전도성과 자기 투과성. 다음은 이러한 특성을 보여주는 몇 가지 자료입니다.

• 금속: 금속은 저렴하고 간단한 EMI 차폐를 위한 첫 번째 선택입니다. 전기 전도성, 자기 투과성, 강도 및 연성과 같은 특성으로 인해 구조 재료를 차폐하는 데 적합합니다. 은은 내식성이 우수하고 전기 전도성이 우수하여 가장 효율적인 전기장 감쇠기입니다. 은을 사용하는 단점은 다른 금속에 비해 상대적으로 비용이 많이 든다는 것인데, 이것이 전기도금을 통해 합금 성분 또는 표면 코팅으로 사용되는 이유입니다. 비용과 차폐 효율의 균형을 맞추는 구리와 알루미늄은 EMI 차폐에 가장 널리 사용되는 금속입니다. 구리의 전기 전도도는 은과 거의 같지만 알루미늄의 전기 전도도는 40% 낮습니다.
  연탄소강 및 페라이트계 스테인리스강과 같은 탄소강 합금과 Mu-metal, Permalloy 및 Supermalloy와 같은 철-니켈 합금은 자기 차폐에 사용되는 일반적인 재료입니다. 가장 인기 있는 것은 1kHz에서 100,000의 상대 투과율을 갖는 뮤 메탈입니다.
• 탄소 동소체: 탄소 동소체는 박리 흑연, 그래핀, 탄소 섬유 및 탄소 나노튜브와 같은 탄소의 형태입니다. EMI 차폐 복합재의 충전재로 사용되며 고유 강도와 전도성으로 인해 효과적인 충전재로 주로 차폐의 다중 반사 메커니즘을 통해 작동합니다. 박리 흑연은 유연성과 밀봉 표면의 불규칙성으로 인해 EMI 차폐 개스킷으로 널리 사용되며 EMI 흡수를 촉진하는 다공성 구조를 가지고 있습니다. 그래핀, 탄소섬유, 탄소나노튜브는 종횡비가 높아 충전재로 사용되며 일반적으로 단단한 구조를 만들기 위해 폴리머, 세라믹, 시멘트 및 금속에 내장되어 있습니다. 고주파 차폐 응용 분야의 경우 그래핀과 탄소 나노튜브가 주로 사용되는데, 이러한 재료의 치수가 피부 깊이보다 작기 때문에 GHz 범위의 금속보다 더 나은 전도체를 만듭니다.
• 본질전도성 폴리머(ICP): 이들은 추가 전도성 물질 없이 자체 내에서 전기를 전도할 수 있는 특수 폴리머이며 가벼운 무게와 가공성 때문에 요구됩니다. ICP는 공액 결합(단일 및 이중 결합이 번갈아 가며 결합)으로 인해 원자 간에 전기를 전도할 수 있어 이동 전하 역할을 하는 π 전자(느슨한 전자)의 비편소화가 가능합니다. ICP의 전기 전도 특성은 도핑 또는 도핑 해제를 통해 수정할 수 있으며 인기 있는 ICP는 폴리아닐린(PANI)과 폴리피롤(PPy)입니다. ICP의 기계적 및 화학적 안정성과 관련하여 몇 가지 문제가 존재하기 때문에 ICP의 사용은 아직 개발 중입니다. 그들은 금속 나노 입자와 탄소 필라멘트를 포함하는 복합 재료의 구성 요소로보다 광범위하게 사용됩니다.
• 실리콘: 실리콘은 전도성 물질이 아니지만 금속을 내장하여 EMI 차폐에 사용할 수 있습니다. 유연한 소재이기 때문에 모든 유형의 EMI 차폐에 맞게 절단 및 성형할 수 있습니다. 또한 실리콘은 햇빛과 물에 강하고 광범위한 온도를 견딜 수 있기 때문에 널리 사용되었습니다. 이러한 특성으로 인해 항공 우주와 같은 덥고 추운 환경에 이상적인 솔루션이 되었습니다. 대부분의 EMI 차폐 실리콘은 니켈 흑연 함량을 가지며 20Hz에서 10,000Hz 사이의 무선 주파수를 차폐하는 데 효과적입니다.
• 폼: EMI 차폐에 사용되는 폼 유형은 가볍고 고온에 강하며 열 및 전기적 특성을 조정할 수 있는 탄소 폼입니다. 탄소 발포체의 두 가지 유형은 흑연과 비흑연입니다. 비흑연 폼은 더 강하고 단열재로 사용할 수 있으며 비용이 적게 듭니다.폼은 유연성과 적응성으로 인해 EMI 차폐에 이상적인 소재입니다. 이러한 특성으로 인해 EMI 차폐에 널리 사용됩니다. 또한 폼은 극한의 가혹한 조건에서 더 오래 지속되고 무게가 매우 가벼우며 녹슬거나 부식되지 않습니다. 폼은 EMI 차폐를 만드는 데 사용되는 많은 재료 중 가장 환경 친화적입니다. 흑연 폼은 석유, 코트 타르 또는 합성 피치로 만들어지며 생산 비용이 더 비쌉니다. 생산 비용으로 인해 흑연 폼은 공급이 제한되어 있지만 EMI 차폐에 널리 사용됩니다. EMI 차폐로 사용되며 금속 부품 없이 100Mhz에서 최대 20GHz의 무선 주파수를 차폐할 수 있습니다.
• 호일: 호일 테이프에는 구리나 은과 같은 전도성 금속의 얇은 조각이 포함되어 있으며 장치를 덮고 전자기파로부터 보호하기 위한 접착제가 있습니다. 이 테이프는 유연하고 형태에 적합하며 장비를 차폐하기 위한 쉽고 편리한 방법입니다. 모든 테이프와 마찬가지로 EMI 차폐 테이프는 무게를 늘리지 않고 모든 크기의 장치에 맞게 절단, 성형, 성형 및 구성할 수 있어 이상적인 EMI 솔루션입니다. 비용 효율적이고 실용적이며 다재다능한 소재로 낭비 없이 탁월한 보호 기능을 제공합니다.
• 직물: EMI 직물은 전통적인 직물처럼 보일 수 있지만 EMI 보호에서 섬유 직물처럼 사용되며 기존 직물과 같은 물리적 특성을 가지고 있습니다. EMI 직물의 기판은 금속과 짜여진 나일론 또는 폴리에스터입니다. EMI 패브릭의 유연성으로 인해 다양한 조건과 응용 분야에서 효과적일 수 있도록 엔지니어링할 수 있습니다. EMI 패브릭은 가장 강력한 형태의 EMI 보호는 아니지만 적당한 수준의 보호가 필요한 조건에 이상적입니다. EMI 직물은 금속 함량이 있기 때문에 특정 조건에서 표면 부식이 발생하는 경향이 있습니다.



반응형





EMI 차폐를 위한 차단 재료

• 그린 토르말린: 그린 토르말린은 전자파 민감성을 극복하고 그 영향을 줄일 수 있는 결정 소재입니다. 음의 에너지를 흡수하고 양의 에너지로 변환하여 에너지 변환에 의해 EMF를 차단합니다. 그린 토르말린은 보호 역할을 하지만 EMF의 영향을 제거하지는 않습니다.
• 블랙 토르말린: 블랙 토르말린은 EMF와 전자기파의 음의 에너지를 흡수하여 보호 장치에 접지 효과를 생성합니다. 그것은 특히 EMF를 흡수하고 조화시키는 데 좋은 철 농도가 높습니다. 블랙 토르말린은 장치 주변의 전기장을 강화하고 주변 방사선을 방해하기 위해 접지를 강화합니다.
• 오르고나이트: Orgonite는 방사선을 중화하여 휴대폰, 노트북 및 텔레비전에서 나오는 EMF 방사선의 유해한 영향으로부터 보호합니다. 배터리와 같은 외부 여기 없이 독립적으로 작동합니다. 그 에너지는 압력을 받을 때 활성 상태를 유지합니다.



4. EMI 차폐 설계

EMI 차폐는 원치 않는 신호를 관리하기 위해 장비 내 장치의 사용을 줄이기 때문에 EMC 호환성의 가장 비용 효율적인 방법으로 간주될 수 있습니다. 차폐를 통해 EMC를 달성하는 것은 구조적 또는 형태 설계와 사용된 재료의 두 가지 요소에 따라 달라집니다. 간단한 EMI 차폐 설계는 구리와 같은 전도성 재료로 만들어진 패러데이 케이지입니다. EMI 차폐 설계는 장비가 안정적으로 작동해야 하는 전자기 환경의 특성에 따라 달라집니다. 다음은 EMI 차폐를 구성할 때 고려해야 할 몇 가지 설계 사항입니다.



구조 설계

• 방사 EMI의 누설을 제어하기 위해 불연속성을 최소화해야 합니다.
• 인클로저의 충분한 결합은 균일한 전도성 표면을 갖기 위해 모든 이음새와 불연속성에서 생성되어야 합니다. 용접, 납땜 또는 납땜을 통해 금속 간 접촉이 이루어져야 합니다.
• 일반적으로 갈바닉 부식을 방지하기 위해 유사한 금속이 결합됩니다.
• 가장 열악한 전기 결합은 인클로저의 차폐 효과를 결정합니다.
• 영구적인 접착이 불가능한 경우 선택한 고정 방법이 접촉을 유지하기에 충분한 압력을 가하는지 확인하십시오.

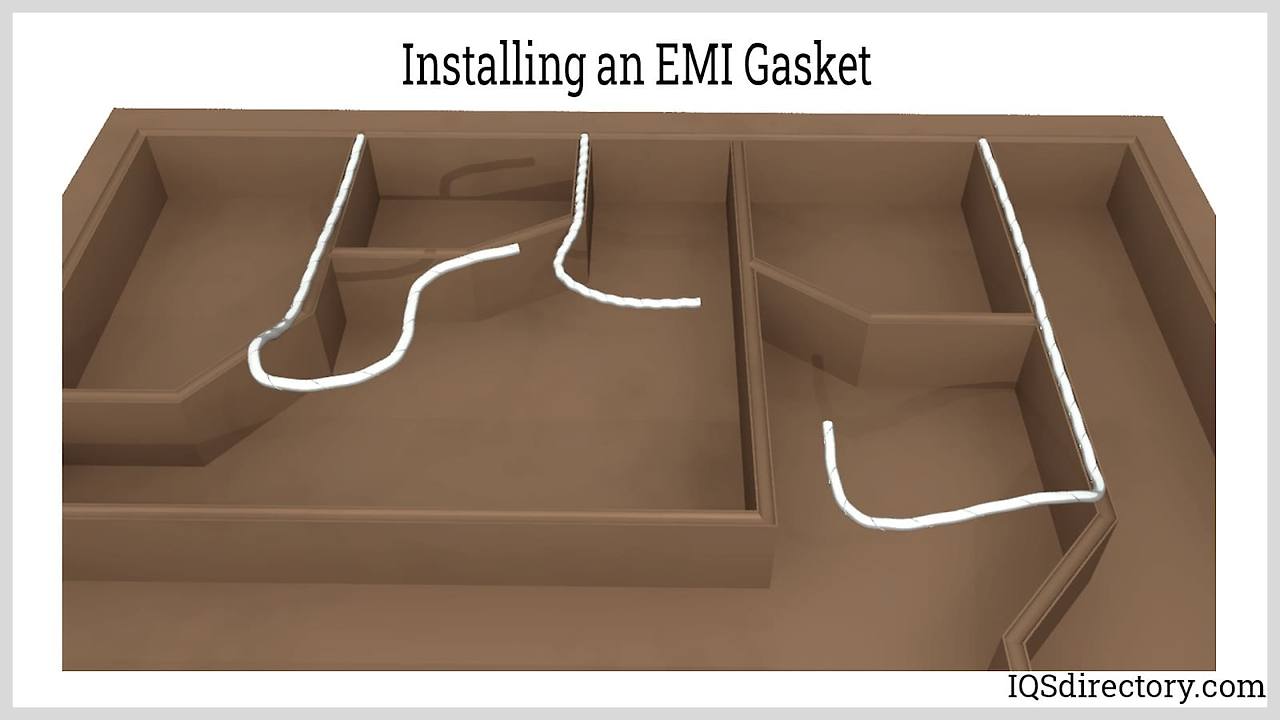

• 고르지 않은 표면의 경우 EMI 차폐 개스킷을 사용하는 것이 가장 좋습니다. EMI 차폐 개스킷은 일반적으로 탈착식 패널, 서랍 및 덮개가 있는 인클로저에 사용됩니다. 개스킷은 틈새를 메워 표면 사이에 지속적인 전기 접촉을 제공합니다. EMI 차폐 개스킷을 선택할 때 다음 특성을 고려해야 합니다.
  • 높은 탄력성, 강도 및 인성;
  • 높은 전도성;
  • 내식성.
• 차폐 개스킷은 강도를 손상시키지 않으면서 가능한 한 최소한의 두께를 가져야 합니다.
• 차폐 개스킷은 충분한 압력으로만 압축해야 합니다. 차폐 효과는 특정 한계까지만 향상됩니다.
• 인클로저의 결합 표면에는 기름, 습기, 녹 및 먼지와 같은 오염 물질이 없어야 합니다.
• 케이블 관통력은 차폐 무결성을 저하시킬 수 있습니다. 차폐를 관통하는 도체의 경우 적절한 필터를 사용해야 합니다. 필터를 사용하면 원치 않는 노이즈를 억제하면서 원하는 신호 또는 전류를 통과시켜 인클로저에 의도적인 불연속성을 구축할 수 있습니다. 저항기, 인덕터 및 커패시터와 같은 전자 부품으로 구성되어 원하는 임피던스 불연속성을 생성합니다.
• 차폐 케이블은 차폐 인클로저를 관통하는 신호 라인에 사용됩니다. 이 케이블은 인클로저의 외부 실드에 접지됩니다.
• 환기 및 수분 배수를 위해 차폐 효율이 감소하지 않도록 개구부가 작아야 합니다. 개구부의 크기는 작동 파장보다 작아야 합니다.
• 구멍 크기를 최소화할 수 없는 경우 차폐 스크린을 사용해야 합니다.



재료 선택

• 선택한 재료는 전자기장의 전기 및 자기 구성 요소의 상대적 강도에 따라 다릅니다.
• 저주파 회로는 자기장을 제공하는 전류가 특징이고 고주파 회로는 전기장을 제공하는 전압이 특징입니다.
• 인클로저 구성에 적합한 대부분의 재료는 전기장에 대한 차폐를 제공합니다. 이러한 재료의 대표적인 재료는 알루미늄, 구리 및 은입니다. 주된 차폐 메커니즘은 흡수보다는 신호 반사입니다.
• 자기장에 대한 차폐에는 높은 자기 투과성을 가진 재료가 필요합니다. 이러한 재료의 전형은 뮤 메탈과 철입니다. 주된 차폐 메커니즘은 반사가 아닌 흡수입니다.





반응형



5.  EMI 차폐의 일반적인 형태

EMI 차폐 부품은 애플리케이션에 따라 다양한 형태를 가지고 있습니다. 다음은 시장에서 볼 수 있는 일반적인 EMI 차폐입니다.

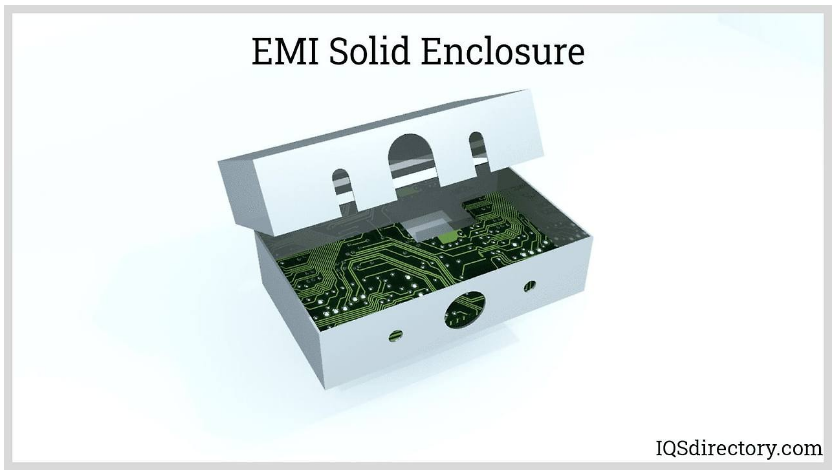

• 견고한 인클로저: 일반적으로 금속 케이스는 장치를 포함하고 지지하기에 충분한 강성을 가지고 있습니다. 따라서 두 가지 기능을 수행합니다. 첫째, 장치에 대한 구조적 지지대 또는 프레임 역할을 합니다. 둘째, 전자파가 시스템 안팎으로 들어오는 것을 방지합니다. 인클로저는 표유 전류가 접지로 전환되도록 접지되어 감전 위험을 최소화합니다.

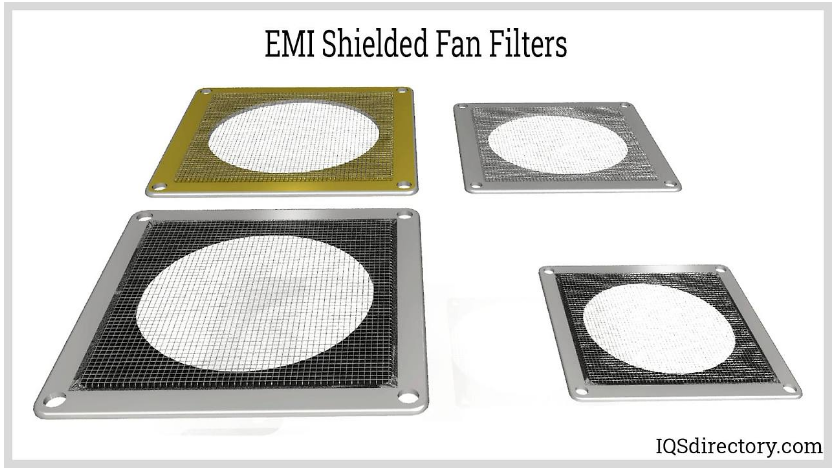

• 철망사와 스크린: 이들은 EMI의 예상 파장보다 작은 침투 또는 불연속성을 가진 차폐 재료이며 단단한 인클로저와 유사하게 작동하지만 특히 열을 발생시키는 전자 장치의 경우 환기를 허용하는 추가 이점이 있습니다. 또한 철망을 사용하면 인클로저에 반투명 특성이 생성되어 투명 인클로저 및 디스플레이에 유용합니다. 불연속성이 매우 작아야 하기 때문에 광화학 에칭 및 인쇄와 같은 고해상도 공정을 통해 제조됩니다.







반응형

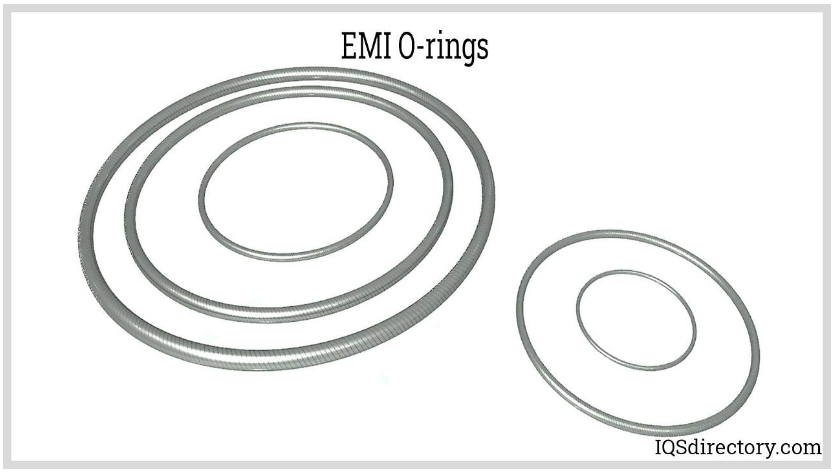

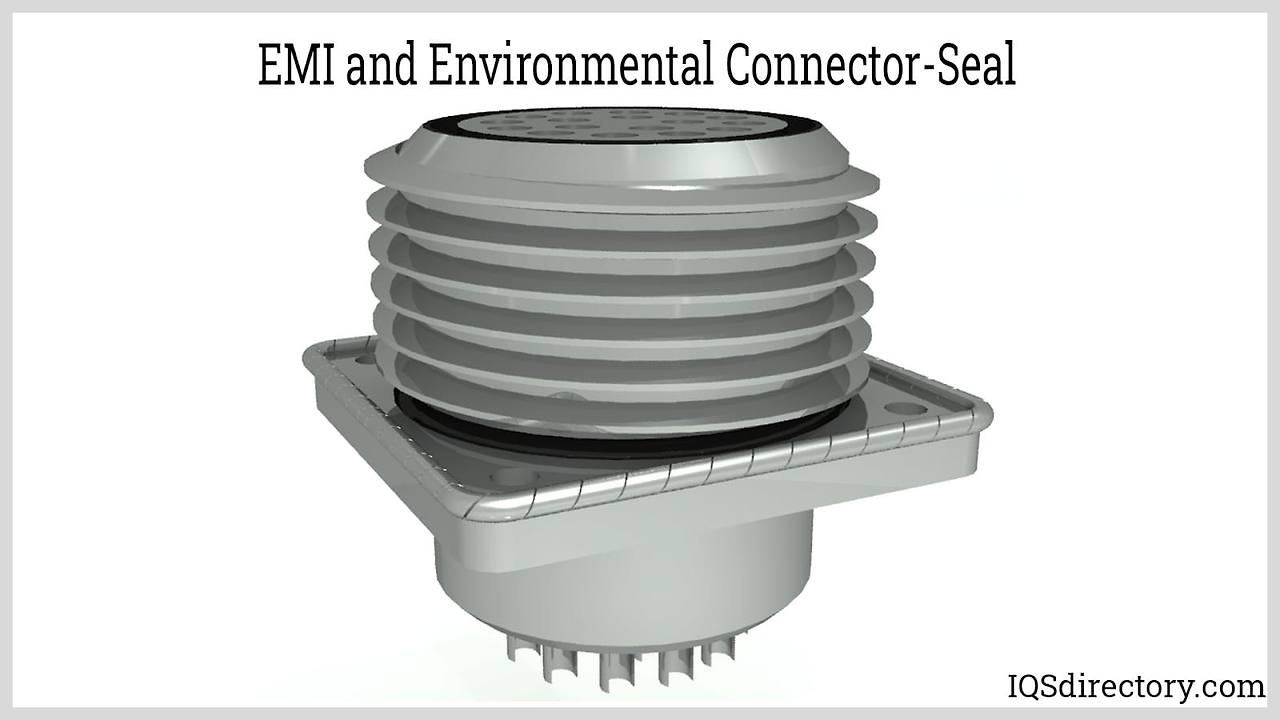

• 틈막이와 O-링:  인클로저는 EMI 차폐의 목적을 무력화하지 않도록 관통 없이 완전히 연속적이어야 합니다. 실제로는 모든 인클로저가 내부 구성 요소에 액세스할 수 있어야 하기 때문에 그렇지 않습니다. 따라서 격납장치의 제거 가능한 부품에 연속성 문제가 있습니다. EMI 차폐 개스킷과 O-링은 EMI를 흡수할 수 있어 이 문제를 해결하는 동시에 일반 밀봉재의 유연성과 탄성 특성을 가지고 있습니다.

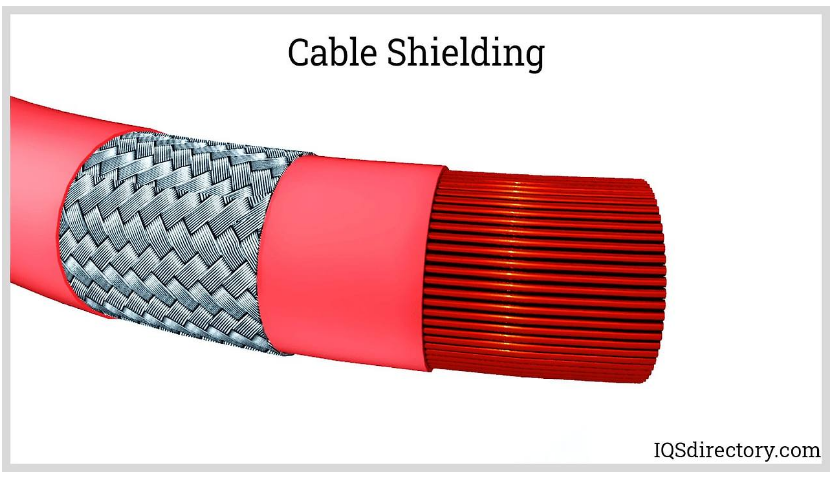

• 케이블 차폐: 전원 또는 계기 케이블의 절연 도체를 덮는 테이프 또는 와이어 브레이드입니다. 전원 케이블에 사용하면 주변 전자 부품에 영향을 줄 수 있는 전자파가 생성되는 것을 방지할 수 있습니다. 계측기 케이블링에 사용할 때 주요 기능은 외부 전자파가 케이블을 통해 흐르는 신호를 왜곡하는 것을 방지하는 것입니다. 차폐는 기생 커패시턴스를 통해 누출되는 전류 또는 저장된 전기가 접지로 전환되도록 접지됩니다.







반응형

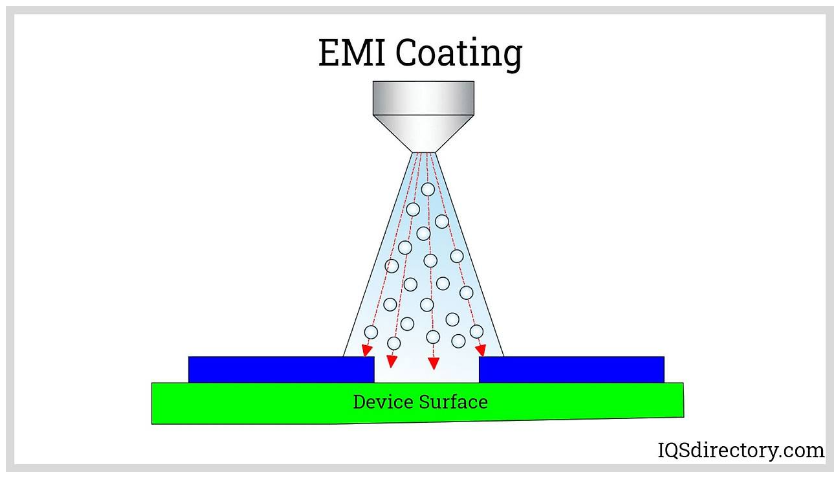

• 코팅: EMI 차폐 재료는 페인팅, 스프레이, 디스펜싱 및 전기 도금을 통해 코팅할 수도 있습니다. 이들은 일반적으로 금속 차폐가 실용적이지 않은 모바일 장치와 같은 경량 응용 분야에 사용됩니다.
