진동흡수기의 활용

진동 흡수 장치는 손상을 방지하고 대부분의 경우 재료의 마모를 최소화하기 때문에 편리하고 많은 기계 시스템에 유용합니다. 이러한 흡수 장치의 대부분은 비교적 저렴하므로 진동과 흔들림이 발생하는 장비에 진동 흡수 장치를 구현하는 것이 좋습니다.



1) 공작기계

공작 기계는 밀링 머신, 선반, 그라인더, 드릴링 머신 등과 같이 작업에 동력을 사용하여 재료를 성형, 드릴 또는 마무리하는 기계입니다. 이러한 기계는 스핀들, 기어, 모터, 가속도계 등과 같은 내부의 회전 및 움직이는 부품으로 인해 발생하는 많은 진동을 경험합니다. 이러한 진동을 적절하게 흡수하지 않으면 공작 기계가 사고나 손상을 일으킬 수 있습니다. 아래 다이어그램은 진동이 심한 선반 기계의 부품을 보여줍니다.





2) 가공 송전선

가공 송전선로는 기둥이나 타워에 매달린 전선을 말합니다. 이 라인은 일반적으로 바람, 폭풍, 비와 같은 날씨 변화와 전하의 움직임으로 인해 진동이 발생되는데 때때로 소리로 들릴 수 있으며 이 소리는 도체를 둘러싼 공기의 항복 강도보다 도체의 전기장 강도가 더 강하기 때문에 에너지 방전에서 비롯됩니다.





반응형



3) 엔진 크랭크축 비틀림 진동

엔진의 비틀림 진동은 각진동의 중첩으로 인한 흔들림 또는 진동의 한 예이며 주로 기어박스, 크랭크축, 프로펠러 샤프트 등과 같은 엔진 부품의 추진력에서 발생합니다. 비틀림 진동이 발생하는 기계에서 흡수기는 시스템을 안정화하고 중화하는 데 도움이 되며, 엔진 마운트, 고무 범퍼 및 변속기 마운트 등에 사용할 수 있습니다.

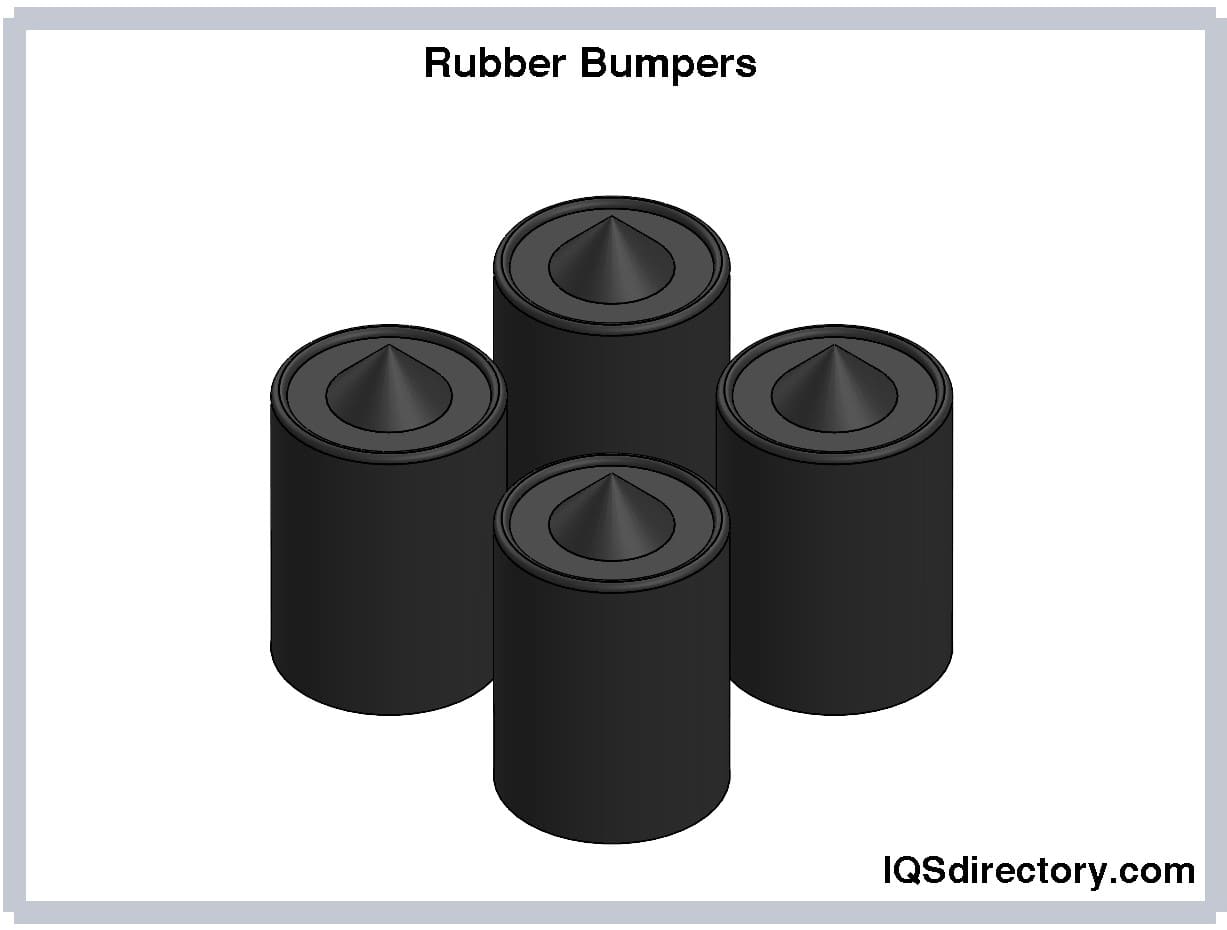

고무 범퍼

고무 마운트라고도 하는 고무 범퍼는 진동하는 기계나 장비의 진동을 흡수하기 위해 고무로 만들어진 재료입니다. 장비를 보호하도록 설계되었으며 다양한 모양으로 제공되지만 대부분은 중앙에 작은 구멍이 있는 원형 모양입니다. 다른 범퍼는 반대쪽에 접착제로 만들어져 사용하고 싶을 때 기계에 접착제로 측면을 눌러 해당 위치에 부착합니다.



일반적으로 문, 일반적으로 금속 사이, 바닥과 장비 또는 기계 사이에 사용됩니다. 사용할 고무 범퍼의 선택은 사용할 환경, 재료 유형, 장비 무게, 내구성과 같은 여러 요인에 따라 달라지며 일부는 실리콘으로 만들어지고 다른 일부는 니트릴로 만들어집니다.



환경에 습기가 있는 경우 물에 강하므로 실리콘을 사용하는 것이 좋으며  니트릴 범퍼는 반응하지 않기 때문에 기름진 환경에서 사용할 때 편리합니다.







반응형



엔진 마운트

엔진 마운트는 엔진을 함께 고정하는 데 사용되는 진동 흡수 장치입니다. 고무는 충격과 진동을 흡수하기 때문에 고무로 만들어졌으며 금속 사이의 마모를 방지하기 위해 금속 사이에 놓입니다. 일부 엔진 마운트는 강도를 높이기 위해 내부에 액체로 채워져 있으며 마모되면 액체가 누출되기 시작합니다. 누출이 시작되면 유지 보수 또는 교체를 수행해야 함을 의미합니다.







반응형





변속기 마운트

같은 방식으로 엔진 마운트가 작동하고 변속기 마운트는 자동차의 변속기를 지지하고 함께 고정하도록 만들어집니다. 일반적으로 변속기를 고정할 수 있는 강도를 위한 금속판과 작동 시 변속기 시스템에서 발생하는 진동을 흡수하기 위한 고무 부시가 포함되어 있습니다. 아래 그림은 차량에 사용되는 간단한 변속기 마운트를 보여줍니다.







반응형





4) 사일런트 레인 필로우 블록

필로우 블록은 네오프렌의 내유성 굴곡 매체와 지속적으로 윤활되는 슬리브 베어링의 조합이며  견고한 3가 아연으로 스탬핑되고 도금된 용접 강철 장착 브래킷에서 발생합니다. 다양한 응용 분야에서 필로우 블록은 다음을 수행할 수 있습니다.

• 진동 최소화 또는 중지
• 끊임없이 자체 윤활
• 소음 전달 제거
• 자동 정렬
• 로우 프로파일 여유 공간







반응형





5) 진동 레벨러 마운트

진동 레벨러 마운트는 소음 및 진동 전달 억제를 포함하고 기계 정밀 레벨링을 용이하게 하는 이중 목적을 가진 전단 마운트의 고무입니다.

• 쉽고 빠른 설치
• 페일 세이프로 설계
• 환경 친화적
• 진동 및 충격으로부터 기계 보호
• 진동 및 소음으로 인한 피로 최소화







반응형





진동 레벨러는 단순한 디자인을 가지고 있으며 일반적으로 구조가 견고합니다. 내부 실린더에 스터드가 부착되어 있고 기계적으로 접착된 고무를 사용하여 절연되어 있습니다.



6) 다리 구조물

대부분의 다리 구조물은 가느다란 디자인으로 바람이나 사람이 유발한 진동으로 인한 손상이 발생하기 쉬우며 공진으로 인한 흔들림이나 손상을 방지하기 위한 보호 메커니즘이 필요합니다. 진동 흡수 장치는 대부분의 다리 구조물에서 이러한 영향을 줄입니다.





7) 엔진 펌프 및 발전기

펌프 및 발전기와 같이 회전축이 있는 장비는 기계의 다른 부품에 영향을 미치거나 테이블, 바닥 또는 받침대와 같이 배치되는 바닥에 영향을 줄 수 있는 진동을 생성합니다. 진동 흡수 장치는 이러한 장비에 설치되어 손상 가능성이 있는 이러한 충격을 줄이거나 제거합니다.
