유압 밸브는 유압 시스템에서 유압 유체의 흐름을 조절하는 기계 장치입니다. 유압 시스템은 일반적으로 200Bar에서 평균 700Bar 이상에 이르는 고압 시스템입니다. 즉, 이러한 고압을 견딜 수 있는 재료로 제작되어야 합니다. 이 밸브를 제어하는 방법도 방대합니다. 전기 작동, 유압 및 공압을 사용하여 물리적, 기계적으로 제어할 수 있습니다.
유압 밸브에서 사용하는 유량 제어 방법
유압 밸브에서 사용하는 다양한 유량 제어 방법은 다음과 같습니다.
1) 흐름 제어 제한

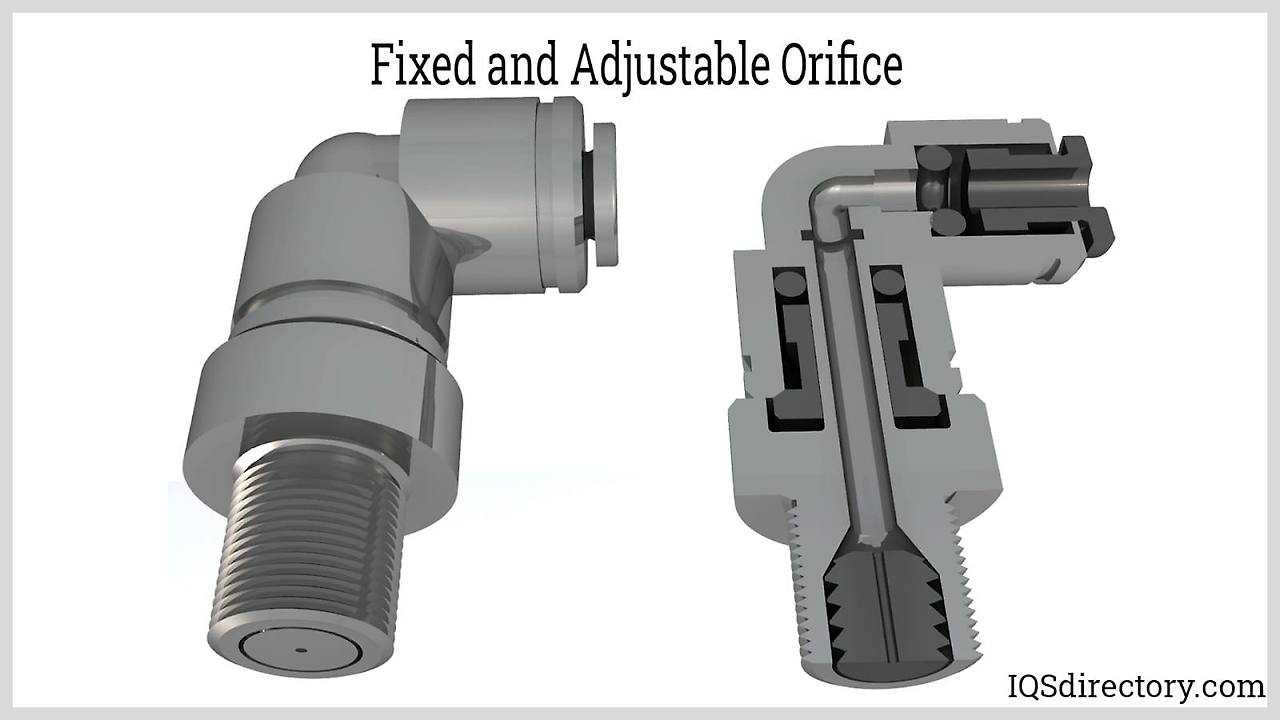

스로틀링 흐름 제어는 유체 경로의 크기가 조정되어 유량을 변경할 수 있는 경우입니다. 위에 묘사된 이미지에서 밸브를 가로지르는 단면적을 변경하면 유량을 변경하는 데 도움이 됩니다. 베르누이의 원리가 이를 가장 잘 설명해 준다.
아래 그림과 같은 Bernoulli의 테이퍼 튜브에서 파이프의 직경을 d1에서 d2로 변경하면 파이프가 기울어져 있는지 여부에 관계없이 파이프를 통과하는 유체의 속도(V1 < V2)가 증가합니다. 튜브의 속도를 증가시킨다는 것은 이전과 같이 유속도 증가했음을 의미합니다. 따라서 밸브의 단면적을 변경하는 모든 메커니즘은 유량을 효과적으로 변화시킵니다.
2) 압력 보상 유량 제어
압력 보상 유량 제어 밸브는 밸브 전체의 압력 강하에도 불구하고 일정한 체적 유량을 유지하도록 설계되었습니다.
가변 오리피스와 압력 손실을 보상하는 메커니즘으로 구성됩니다. 유체는 위 그림과 같이 경로를 따라 흐르며 압력 보상기에 따라 크기가 달라지는 입구를 통해 들어갑니다.
이 예에서 압력 보상기는 보상기 스풀이며 스프링이 장착되어 있어 스프링의 결과적인 힘, 유압 부하 및 유입되는 유체가 시스템의 압력 강하에서도 일정한 체적 유량을 유지하기 위해 입구를 적절한 크기로 열도록 배치합니다.
압력 보상 유량 제어 밸브의 변형은 온도 보상 유량 제어 밸브입니다. 이러한 변화는 때때로 작동 온도가 상승하여 오리피스의 설정된 공차가 부정확해질 수 있기 때문에 발생하며 이러한 변화에 대응하기 위해 온도 보상기가 설치됩니다.
3) 고정 흐름 제어
고정 흐름제어는 유체 흐름 제어의 가장 기본적인 방법입니다. 흐름 제어를 위해 사용되는 경우 일반적으로 유압 펌프와 직렬로 연결됩니다.
4) 조정 가능한 흐름 제어
일반적인 조정 가능한 유량 제어 밸브는 우선 순위 밸브입니다. 우선 순위 밸브는 주어진 시간에 필요한 배출구로만 흐름을 전환합니다. 예를 들어, 시스템의 압력이 어느 정도 떨어지면 우선 순위 밸브는 중요한 배출구에 공급하기 위해 다른 배출구를 차단합니다. 적용된 압력에 따라 반응하는 스프링 하중에 의해 이를 달성합니다.
