커패시터 정격 전압의 의미와 사양에 표시되거나 커패시터 본체에 쓰여진 커패시턴스 값에 대해 알아보겠습니다.

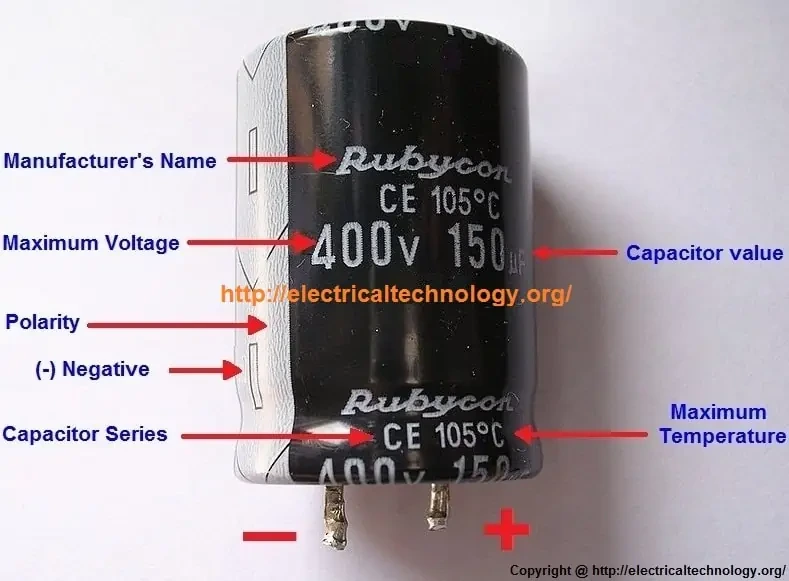

일반적으로 모든 커패시터는 본체에 사양이 적혀 있습니다.
- 커패시터의 정격 전압 : 10V, 25V, 35V, 50V, 230V, 400V 등
- 커패시턴스 값 : 1mF, 100mF, 1000mF(밀리 패럿) 및 uF(마이크로 패럿), pF(피코 패럿)
- 내성 : 5%, 10% 등
- 작동 온도 : 40, 100도
극성 : 전해 커패시터에서는 음극 단자를 식별하기 위해 음극(-) 기호가 주어집니다. 양극 단자는 식별되지 않지만 음극 단자를 식별하면 쉽게 식별할 수 있습니다. AC 커패시터는 극성 식별이 없습니다.
커패시터 전압 정격
커패시터의 정격 전압은 최대 작동 전압 또는 작동 전압을 의미합니다. 예를 들어, 커패시터의 정격 전압은 25V이므로 커패시터는 최대 전압 25V까지 손상 없이 적절하고 안전하게 작동할 수 있습니다. 해당 커패시터에 25V 이상을 인가하면 커패시터가 손상됩니다. 이 최대 작동 전압은 또한 커패시터가 손상 없이 지속적으로 견딜 수 있음을 의미합니다. 허용 오차는 커패시터에 지정된 실제 값으로부터의 최대 및 최소 범위를 나타냅니다.
이 정격 작동 전압은 작동 온도에 따라 다릅니다. 정격보다 높은 온도에서 정확히 25V를 적용하면 커패시터도 손상됩니다.
또한 커패시터가 최대 충전할 전압이 아니라 커패시터 정격 전압입니다. 즉, 25V 정격 커패시터가 전원 공급 장치에 연결될 때 25V로 충전된다고 생각한다면 잘못된 것입니다. 커패시터의 충전 및 방전 전압은 커패시터가 연결된 전원 공급 장치의 전압에 따라 다릅니다.
25V 커패시터를 9V 전원 공급 장치에 연결하면 커패시터는 9V가 아닌 최대 25V만 충전됩니다. 해당 커패시터를 최대 25V까지 충전하려면 25V의 전원 공급 장치가 필요합니다. 그러나 커패시터를 작동 전압까지 충전하는 것은 권장하지 않습니다. 25V 커패시터는 안전한 작동을 위해 최대 12V까지 충전할 수 있습니다.
커패시터의 정격 전압 선택 방법
커패시터의 정격 전압을 선택할 때 두 가지 사항을 염두에 두어야 합니다.
1. 공급 전압, 2. 작동 온도.
공급 전압의 두 배인 커패시터 전압 정격을 선택하는 것이 가장 좋습니다. 전원 공급 장치 전압과 정확히 동일한 전압 또는 더 적은 전압을 커패시터의 전압으로 선택하면 안됩니다.
예를 들어, 12V 회로용 커패시터를 선택하려는 경우 커패시터에 적합한 정격 전압은 15V에서 25V입니다. 25V 이상의 커패시터를 선택할 수 있지만 커패시터는 15V 미만으로 사용하면 안됩니다. 전압 커패시터의 높은 값을 선택하면 더 많은 안전성을 제공하고 고장 가능성을 줄이며 긴 수명을 작동시키는 등의 작업을 수행할 수 있습니다.
일반적으로 시중에서 구할 수 있는 모든 커패시터는 정상 작동 온도에서 정상 회로에 적합하기 때문에 온도 등급에 주의를 기울일 필요가 없습니다. 그러나 매우 높은 작동 온도의 커패시터를 선택하는 경우 온도 등급에주의를 기울여야합니다. 일반 전자 회로 전용으로 설계된 일반 커패시터는 사용할 수 없습니다. 커패시터는 고온 환경에서 사용하도록 특별히 설계되었습니다.
커패시터 전압과 커패시턴스 값
커패시터 전압과 커패시턴스는 모두 서로 독립적입니다. 커패시터 정격 전압은 손상 없이 최대 작동 전압을 보장하는 반면 커패시턴스 값은 커패시터가 저장할 수 있는 에너지의 양을 나타냅니다. 커패시터 작동 전압은 주파수에 따라 변하지 않지만 커패시턴스 값은 주파수와 온도에 따라 변합니다.
따라서 커패시터의 커패시턴스 값은 전기 에너지를 저장할 수 있는 양을 나타내고 정격 전압은 커패시터가 에너지를 적절하게 저장할 수 있는 최대 안전 전압을 나타낸다는 것입니다. 또한 AC 및 DC 회로에 사용되는 커패시터가 다르며 AC 및 DC 커패시터는 동일하지 않습니다.
