플레밍의 왼손 법칙과 오른손 법칙

플레밍의 왼손 법칙과 플레밍의 오른손 법칙으로 알려진 John Ambrose Fleming이 제시한 두 가지 기본 플레밍 규칙에 대해 알아보겠습니다. 이 두 가지 규칙은 전기 기계에서 회전자의 운동 방향과 발전기의 유도 전류 방향을 결정하는 데 널리 사용됩니다. 그러나 이러한 규칙이 힘이나 전류의 크기를 결정하지 않는다는 점에 유의하는 것이 중요합니다.







반응형



1. 플레밍의 왼손 법칙

전자기 시스템에서 전류를 전달하는 도체가 자기장에 놓이면 도체에 힘이 작용합니다. 도체에 가해지는 힘의 방향은 자기장과 전류의 방향에 수직입니다.







반응형



1) 정의

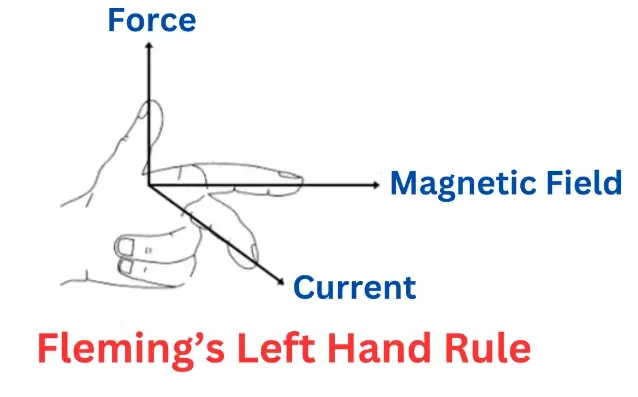

플레밍의 왼손 법칙은 왼손의 엄지, 집게손가락, 중지를 서로 수직이 되도록 뻗으면 됩니다. 집게 손가락이 자기장의 방향을 가리키고 가운데 손가락이 도체를 통과하는 전류의 방향을 가리키는 경우. 그런 다음 엄지 손가락은 자기장에 배치된 도체에 작용하는 힘의 방향을 가리킵니다.









플레밍의 왼손 법칙은 회전 방향을 결정하기 위해 전기 모터에 사용된다는 점에 유의하는 것이 중요합니다.





반응형



2) 예시



다음 그림과 같이 자기장에 배치된 두 개의 전류가 흐르는 도체 "a"와 "b"를 있습니다.







도체 "a"의 전류 방향은 종이 평면의 바깥쪽이고 도체 "b"의 전류 방향은 종이 평면의 안쪽입니다.

이제 플레밍의 왼손 법칙을 도체 "a"에 적용하면 자기장의 방향은 집게 손가락으로 표시되고 전류의 방향은 가운데 손가락으로 표시됩니다. 그런 다음 도체 "a"에 작용하는 힘의 방향은 아래쪽 방향인 엄지로 표시됩니다.



마찬가지로 플레밍의 왼손 법칙을 도체 "b"에 적용하면 도체에 작용하는 힘의 방향은 위쪽이 됩니다.

이것이 이 규칙을 사용하여 자기장에 배치된 전류가 흐르는 도체에 작용하는 힘의 방향을 결정하는 방법입니다.



플레밍의 왼손 법칙을 사용하여 자기장에 배치된 도체에 작용하는 전자기력의 방향을 결정할 수 있습니다.





반응형



2. 플레밍의 오른손 법칙

전자기 시스템에서 도체에 연결된 자기장에 변화가 있을 때 도체에 EMF가 유도됩니다. 회로가 닫히면 도체에 유도 전류가 발생합니다.

도체의 유도 전류 방향은 도체의 운동 방향과 자기장의 방향에 수직입니다.







반응형



1) 정의

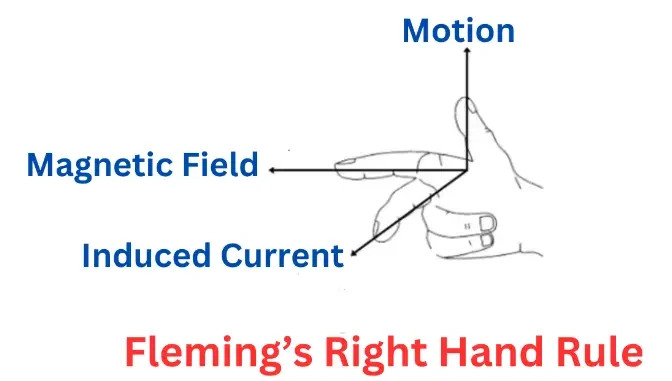

플레밍의 오른손 법칙에 따르면 엄지, 집게 손가락, 가운데 손가락을 서로 수직이 되도록 늘리면. 그런 다음 엄지 손가락은 도체의 운동 방향을 나타내고 집게 손가락은 자기장의 방향을 나타냅니다. 가운데 손가락은 도체의 유도 전류 방향을 가리킵니다.







플레밍의 오른손 법칙은 발전기의 유도 전류 방향을 결정하는 데 사용된다는 점에 유의하는 것이 중요합니다.

플레밍의 오른손 법칙의 적용을 이해하기 위해 예를 들어 보겠습니다.





반응형





다음 그림과 같이 위쪽 방향으로 움직이고 자기장에 배치된 도체가 있습니다.







플레밍의 오른손 법칙을 적용하면 도체의 유도 전류 방향이 종이 평면의 안쪽에 있다는 것을 알 수 있습니다.



플레밍의 오른손 법칙은 자기장에서 움직이는 도체의 유도 전류 방향을 결정하는 데 사용됩니다. 또한 발전기 권선의 전류 방향을 결정하는 데 적용할 수 있습니다.





결론적으로 플레밍의 왼손 및 오른손 규칙은 전기 기계, 모터 및 발전기에서 운동 방향 또는 유도 전류 방향을 결정하는 데 사용되는 기본 규칙입니다. 플레밍의 왼손 법칙은 회전자의 회전 방향을 결정하기 위해 전기 모터에 사용됩니다. 대조적으로, 플레밍의 오른손 법칙은 유도 전류의 방향을 결정하기 위해 발전기에 사용됩니다.
