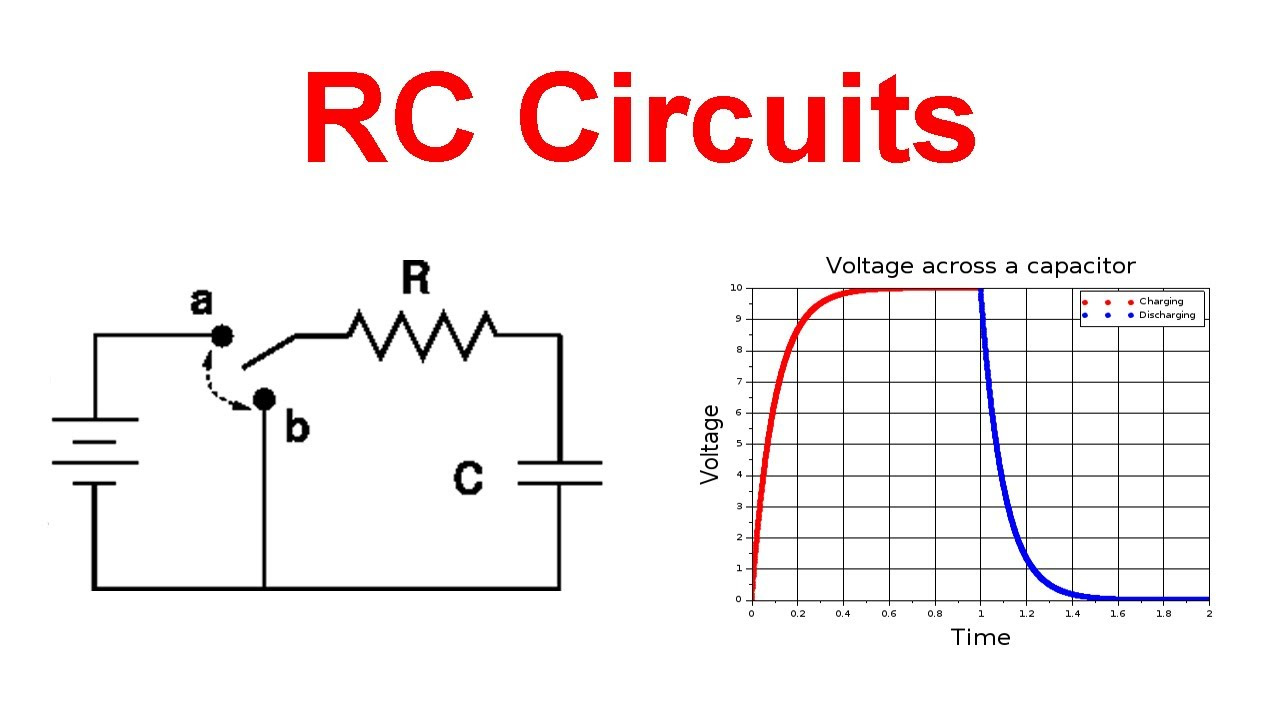

RC 충전회로 및 RC 시간상수

RC 충전 회로 및 RC 네트워크 시간 상수에 대해 알아보겠습니다. 커패시터는 즉시 충전되지 않으며 커패시터 양단의 전압은 RC 시간 상수에 따라 천천히 형성됩니다.





반응형



1. 커패시터란?

커패시터는 커패시턴스를 도입하기 위해 전기 및 전자 회로에 사용되는 수동 회로 소자입니다. 커패시턴스는 정전기 전하를 유지할 수 있는 커패시터의 속성입니다.



커패시터의 커패시턴스는 다음과 같이 주어집니다.







여기서 Q는 커패시터에 저장된 전하이고 V는 인가 전압입니다.

따라서 커패시턴스는 단위 볼트당 전하로 정의할 수 있습니다.



커패시터를 충전하려면 커패시터에 전압을 가해야 합니다. 이 인가 전압은 커패시터 사이의 유전체 매체를 분극화하고 커패시터 내부에 전기장을 생성합니다. 이 상태에서 커패시터는 충전되었다고 합니다.



그러나 회로 분석에서 중요한 역할을 하는 커패시터의 충전 과정을 이해하는 것이 중요합니다.







반응형



2. RC 충전 회로

충전 중 커패시터의 동작을 분석하려면 RC 충전 회로를 이해해야 합니다 .

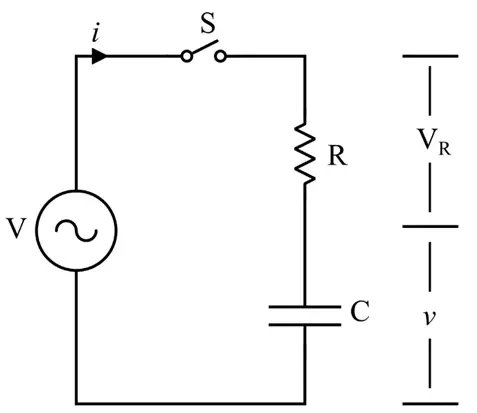

완전히 충전되지 않은 커패시터와 직렬로 연결된 저항으로 구성됩니다. R과 C의 이 직렬 조합은 스위치 S를 통해 전압 V 소스에 연결됩니다.



처음에는 스위치가 열리고 커패시터가 완전히 충전되지 않습니다. 스위치가 닫히면 인가된 전압으로 인해 회로를 통해 전류가 흐르기 시작합니다. 커패시터가 충전되지 않기 때문에 충전 전류는 시작 시 최대가 되고 커패시터의 충전에 따라 감소합니다.

커패시터가 인가된 전압까지 완전히 충전되면 회로 전류는 0이 됩니다.





반응형



3. RC 충전 전류의 표현

스위치가 닫히는 순간 커패시터는 완전히 충전되지 않습니다. 따라서 적용된 전압은 최대 전류가 회로를 통해 흐르도록 합니다. 커패시터에 전압이 없기 때문에 총 인가 전압은 저항 R을 가로질러 떨어집니다.







이제 충전 중 모든 순간을 고려하십시오. 커패시터가 충전을 시작하면 커패시터 양단의 전압이 증가하고 회로 전류가 감소합니다.



시간 순간 't'를 허용하고,







이 순간 인가된 전압은 저항을 가로지르는 전압 강하와 커패시터 양단의 전압의 합이 됩니다.





커패시터를 통과하는 전류는 다음과 같이 주어지기 때문에,







반응형



그러므로





방정식을 재배열하면 다음과 같은 결과를 얻을 수 있습니다.





양측에 통합해 보면







여기서 k는 회로의 초기 조건에서 값이 결정되는 상수입니다.



초기 조건, t = 0 및 v = 0에서 다음과 같이 됩니다.





위의 표현식을 대체하면 다음과 같습니다.





antilog를 사용하면 다음을 얻을 수 있습니다.







이 방정식을 재배열하면 다음과 같은 결과를 얻을 수 있습니다.







이를 커패시터의 충전 방정식이라고 합니다. 이 RC 충전 회로 방정식에서 충전 중 커패시터 양단의 전압이 기하급수적으로 증가함을 알 수 있습니다.





반응형



이제 커패시터의 충전 전류의 표현을 도출해 보겠습니다.



커패시터의 경우,



또한





이 두 방정식을 비교하면 다음과 같은 결과를 얻을 수 있습니다.







Im= V/R이므로 따라서,





커패시터의 충전 전류는 기하급수적으로 감소합니다.







반응형





4. RC 회로의 시간 상수

RC 회로의 시간 상수는 커패시터를 전압의 최종 정상 값까지 충전하는 데 필요한 시간으로 정의됩니다.

즉, RC 회로의 시간 상수는 전체 전압의 0.632배에 해당하는 커패시터 양단의 전압에 도달하는 데 필요한 시간입니다.



수학적으로 RC 회로의 시간 상수는 저항과 커패시턴스의 곱으로 주어집니다.







따라서 이것은 RC 충전 회로와 RC 회로의 시간 상수에 관한 것입니다.



커패시터 충전 및 시간 상수에 예시



– 10μF의 커패시터는 2MΩ의 저항을 통해 12V 공급 소스에 연결됩니다. t = 5초에서 충전 전압 및 전류 값을 계산합니다. 또한 회로의 시간 상수를 계산합니다.





회로의 시간 상수는 다음과 같습니다.







t = 5초에서의 충전 전압은 다음과 같습니다.







충전 전류는 다음과 같습니다.
