플랜지의 재료와 종류

플랜지는 배관 시스템 건설을 위해 펌프, 파이프, 밸브 및 기타 장비를 연결하는 데 사용됩니다. 플랜지는 나사산을 꿴거나 용접할 수 있습니다. 두 개의 플랜지는 개스킷으로 볼트로 고정하고 배관 시스템에 쉽게 접근할 수 있는 씰을 제공하여 연결할 수 있습니다.



플랜지의 종류는 다음과 같습니다.

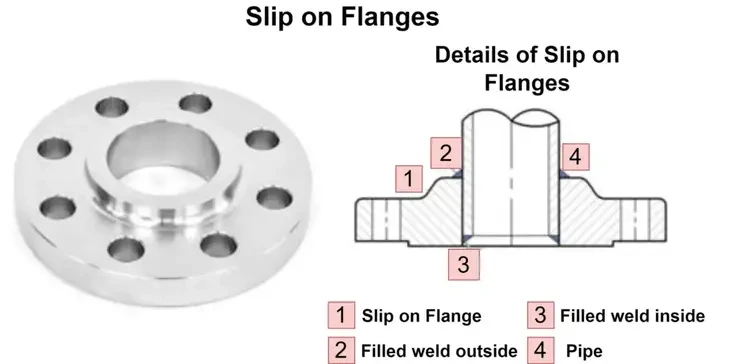

1. 슬립 온 플랜지

슬립 온 플랜지는 파이프 끝 부분에 배치되는 링 (허브 유무에 관계없이)입니다. 충분한 거리에 있는 파이프 끝에서 연장되는 플랜지 면은 내경까지 용접 비드에 적용됩니다. 슬립 온 플랜지는 파이프 위로 미끄러지므로 슬립 온 플랜지로 알려져 있습니다.







반응형

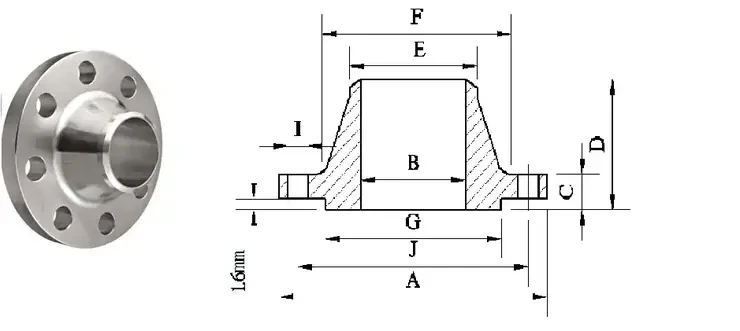

2. 웰드 넥 플랜지

웰드 넥 플랜지는 하이 넥 플랜지 또는 테이퍼 허브 플랜지라고도합니다. 웰드 넥 플랜지에는 파이프 장력을 적절하게 전달할 수 있는 목이 있습니다. 웰드 넥 플랜지는 또한 플랜지 바닥에 모이는 압력을 줄이는 데 도움이 됩니다.







웰드 넥 플랜지는 저온 또는 고온에서 작동하고 고압을 견디는 파이프라인과 호환됩니다.





반응형

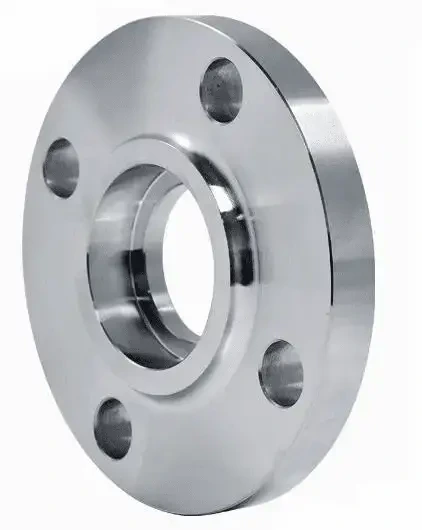

3. 소켓 웰드 플랜지

소켓 웰드 플랜지는 필렛 용접으로 외부에서 연결됩니다. 소켓 웰드 플랜지는 중요한 서비스에는 권장되지 않습니다. 소켓 웰드 플랜지는 시스템의 작은 보어 라인에도 유용합니다. 소켓 웰드 플랜지는 슬립온 플랜지와 동일한 정적 강도를 갖지만 피로 강도는 이중 용접 슬립온 플랜지보다 50% 더 높습니다.







소켓 웰드 플랜지는 일반적으로 공간 제약이 있을 때 웰드 넥의 대안으로 사용됩니다. 소켓 웰드 플랜지를 사용하려면 적절한 보어 길이를 보장하기 위해 연결 파이프의 두께를 정의해야 합니다. 플랜지를 웰드하기 전에 소켓 웰드 플랜지/핏과 파이프에 틈을 형성해야 합니다. 소켓 웰드 플랜지는 파이프의 내경에 용접됩니다.





반응형

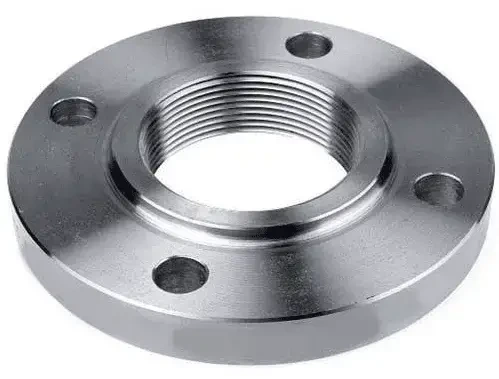

4. 쓰레드 플랜지

쓰레드 플랜지는 일반적으로 강철로 만들어집니다. 쓰레드 플랜지는 특별한 경우에 적용됩니다. 제공되는 주요 장점은 쓰레드 플랜지를 용접 없이 배관 네트워크에 연결할 수 있다는 것입니다. 일부 응용 분야에서는 씰 용접이 나사 연결과 함께 사용됩니다. 스크류 피팅은 일반적으로 작은 파이프 크기에 사용됩니다. 쓰레드 플랜지는 저압에서 다른 쓰레드 부품을 연결하는 데 사용됩니다.







쓰레드 플랜지는 일반적으로 물 및 공기 유틸리티 서비스와 같은 저압 및 저온 응용 분야에 사용됩니다. 쓰레드 플랜지는 용접 연결이 위험할 수 있으므로 폭발 위험이 있는 지역에서는 사용할 수 없습니다. 쓰레드 플랜지는 쓰레드 절단이 불가능하기 때문에 벽이 얇은 파이프 라인에는 사용할 수 없습니다.



쓰레드 플랜지는 온도 또는 모든 크기의 굽힘 응력을 포함하는 조건에는 사용할 수 없는데, 이는 주기적 조건에서 몇 번의 주

기에서 쓰레드를 통해 누출이 발생할 수 있기 때문입니다.





반응형

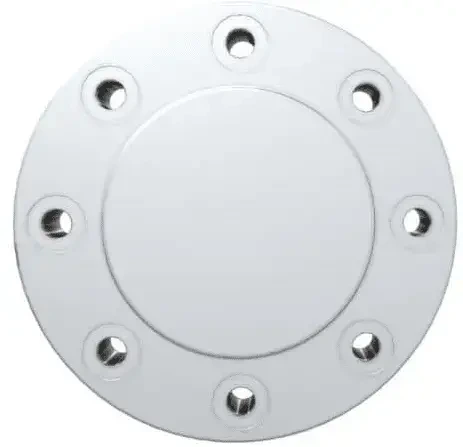

5. 블라인드 플랜지

블라인드 플랜지는 나중에 다시 열어야 하는 끝을 닫는 데 사용됩니다. 블라인드 플랜지는 배관, 밸브 및 압력 용기 개구부의 끝을 비우는 데 사용됩니다. 블라인드 플랜지는 보어 없이 구성됩니다. 내부 압력과 볼트 하중을 고려할 때 크기가 더 큰 블라인드 플랜지는 가장 응력이 높은 플랜지 유형입니다.







블라인드 플랜지는 기본적으로 배관 시스템의 흐름을 차단하는 데 사용되는 평평한 금속판입니다. 이를 사용하면 검사를 위해 선박 또는 배관 시스템에 쉽게 접근할 수 있습니다. 블라인드 플랜지는 고온 및 고압 응용 분야에 사용할 수 있습니다.





반응형



6. 랩 조인트 플랜지

랩 조인트 플랜지는 배관이 값비싼 재료일 때 스텁 끝과 함께 사용됩니다. 랩 조인트 플랜지는 스테인리스 스틸과 같은 고가의 파이프에서 비용 효율적이며, 이러한 파이프에서는 스텁 만 파이프와 일치해야하며 플랜지는 저렴한 탄소강 재질로 만들 수 있습니다.





랩 조인트 플랜지는 압력 유지 기능이 적습니다. 랩 조인트 플랜지는 검사 및 청소를 위해 빈번한 분해가 필요한 서비스에 사용됩니다. 랩 조인트 플랜지는 플랜지가 빠르게 침식되거나 부식되는 시스템에도 사용됩니다.





반응형

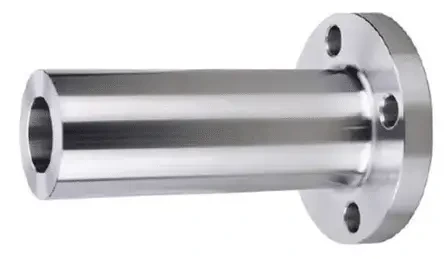

7. 롱 웰드 넥 플랜지

롱 웰드 넥 플랜지는 웰드 넥 플랜지와 거의 유사합니다. 롱 웰드 넥 플랜지는 넥이 확장되고 보링 익스텐션으로 작동하는 방식이 다릅니다.





롱 웰드 넥 플랜지는 일반적으로 용기, 기둥 또는 배럴에 사용됩니다.





반응형

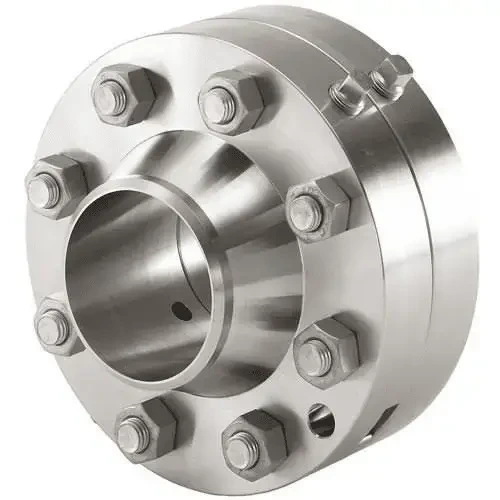

8. 오리피스 플랜지

오리피스 플랜지는 오리피스 플레이트 또는 플로우 노즐을 설치해야 할 때 사용됩니다. 파이프 또는 플로우 노즐에는 압력 태핑 포인트가 필요하며, 이러한 압력 태핑 포인트 쌍은 오리피스 플랜지로 가공됩니다.





따라서 파이프 벽에는 별도의 오리피스 캐리어 또는 태핑 포인트가 있습니다. 오리피스 플랜지는 계장 연결에 사용되며 유량을 표시하기 위해 유량계와 함께 사용됩니다.



반응형



* 플랜지 제조에 사용되는 재료

파이프 플랜지는 배관 재료 및 응용 프로그램의 요구 사항에 따라 달라지는 다양한 재료로 제조됩니다. 재료 선택은 경제성, 유량, 압력, 작동 온도 및 환경 부식과 같은 다양한 요인에 따라 달라집니다.



가장 일반적으로 사용되는 재료는 다음과 같습니다.



1. 탄소강

탄소강은 탄소와 합금된 강철입니다. 탄소 함량이 증가함에 따라 강도와 경도도 증가하고 융점이 낮아지고 연성도 낮아집니다. 탄소강은 가장 일반적인 재료 등급입니다.



2. 합금강

합금강은 강철의 특성을 변경하거나 향상시키는 하나 이상의 요소와 합금된 강철입니다. 일반적인 합금은 크롬, 몰리브덴, 니켈, 바나듐 및 망간입니다.



3. 스테인리스강

스테인리스강은 10% 이상의 양으로 크롬과 합금된 강철입니다. 크롬은 스테인리스강이 공기와 습기에 노출되면 쉽게 녹슬는 탄소강에 비해 높은 내식성을 가질 수 있도록 합니다.



4. 주철

주철은 철이 규소, 탄소 및 기타 여러 합금과 합금될 때 형성됩니다. 실리콘을 사용하면 탄소가 철에서 밀려나와 금속 외부에 검은색 흑연 층을 형성합니다. 주철은 가공성, 캐스터빌리티 및 유동성이 우수합니다.



5. 알류미늄

알루미늄은 중간 강도를 가진 저밀도, 연성 및 가단성 금속입니다. 알루미늄은 다른 일반적인 합금 및 탄소강에 비해 내식성이 우수합니다. 알루미늄은 또한 가벼운 무게와 강도가 필요한 플랜지 구조에서 가장 유용합니다.



6. 황동

황동은 아연과 구리의 합금입니다. 황동은 일반적으로 주석이나 납과 같은 추가 요소와 함께 제공됩니다. 황동은 우수한 전도성, 냉간 연성, 고온 연성 및 우수한 강도와 같은 특성을 가지고 있습니다.



7. 폴리염화비닐

폴리염화비닐 또는 PVC는 조립이 쉽고 내구성이 뛰어나며 저렴한 열가소성 폴리머입니다. PVC는 생물학적 및 화학적 부식에 강합니다. 가소제를 첨가하면 PVC가 더 유연하고 부드러워집니다.
