터미널 블록의 종류

단자대(Terminal Block)는 두 개 이상의 전선을 연결하는 절연 프레임입니다. 블록의 단자를 통해 정격 전류를 전달하기 위한 안전한 연결을 제공합니다. 스파크 오버 및 화재를 방지하려면 적절한 연결을 해야 합니다.



단자대는 안전 위험을 제거하고 결함을 쉽게 해결할 수 있도록 사용하는 것이 가장 좋습니다.

단자대를 사용하지 않고 전선의 절연체를 벗겨내고 연결하면 전기 연결이 가능하지만 시스템 안정성을 위해 단자대를 사용하는 것이 좋습니다.



1. 터미널 블록이란?

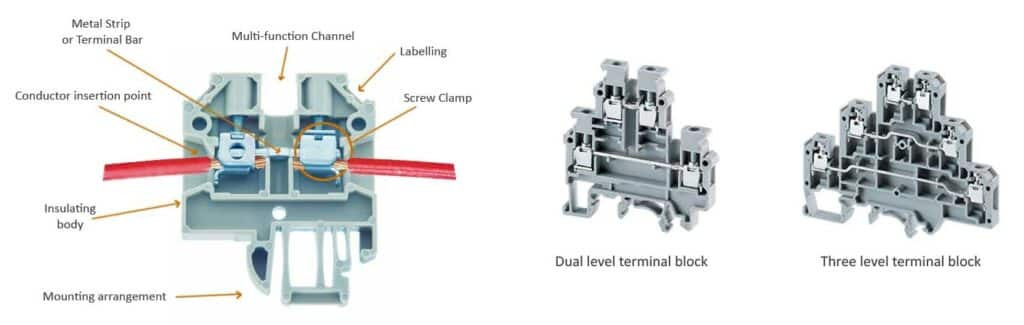

단자대는 두 개 이상의 전선을 함께 연결하는 모듈식 절연 블록입니다. 클램핑 구성 요소와 전도성 스트립이 있습니다. 단자대의 이미지는 아래와 같습니다.







전도성 스트립은 절연 블록 내부에 있습니다. 또한 클램핑 요소를 위한 베이스를 제공합니다. 절연체를 벗긴 후 와이어를 단자에 삽입하고 나사를 사용하여 조입니다. 따라서 연결이 느슨해질 가능성이 없습니다. 단자대는 PCB(인쇄 회로 기판)에 장착할 수 있으며 PCB에서 블록을 분리할 수도 있습니다.



대부분의 단자대는 모듈식이며 DIN 레일에 장착할 수 있습니다. 따라서 요구 사항에 따라 더 많은 블록을 마운트할 수 있습니다. 단자대는 안전하고 잘 조직된 배선을 제공합니다.





반응형



2. 터미널 블록의 종류

전기 단자대는 다음을 기준으로 분류할 수 있습니다.

• 구조
• 장치 유형
• 터미네이션 옵션



1) 구조체 유형별 블록 터미널







- 단일 레벨 통과 단자대 블록

이 블록은 두 개의 와이어를 함께 연결합니다. 이 블록은 단일 피드 단자대라고도 합니다. 하나의 입력 접점과 하나의 출력 접점이 있습니다.



- 듀얼 레벨 단자대

단일 레벨 통과 터미널 블록에서는 한 세트의 터미널이 첫 번째 터미널에 적층됩니다. 따라서 공간이 절약됩니다.



- 3개의 레벨 단자대

이중 레벨 단자대에 단자 잠금 장치가 하나 더 추가되면 3단 단자대가 됩니다. 다단계 단자대는 공간을 절약합니다.





반응형

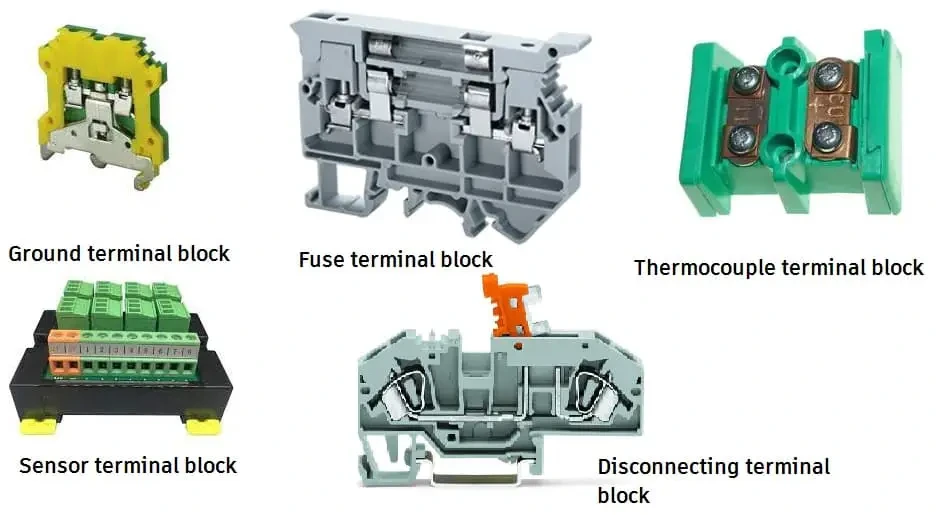

2) 장치 유형별 터미널 블록







- 접지 단자대

접지 단자대는 전도성 클램핑 풋을 통해 와이어를 DIN 레일에 기계적, 전기적으로 연결합니다. 이러한 방식으로 DIN 레일은 그라운드 버스 바 역할을 합니다. 접지 단자대는 국제 표준에 따라 녹색과 노란색으로 표시됩니다.



- 퓨즈 블록 단자

이 단자대는 퓨즈 보호가 필요한 전기 및 제어 시스템에 사용됩니다.



- 열전대 단자대

온도 측정 애플리케이션을 위해 열전대 와이어가 있는 열전대 단자대를 사용합니다. DIN 43713 및 DIN 43714에 따라 단자대의 전류 전달 요소는 열전대 와이어와 동일한 재질로 만들어집니다. 이러한 특수 전류 전달 요소는 연결 지점에서 전위 손실이 없도록 합니다.



- I/O 블록 및 센서 블록

I/O 단자대는 장치와 컨트롤러를 연결합니다. 센서 블록은 근접 센서와 같은 3선식 또는 4선식 장치를 처리합니다.





반응형



3) 터미네이션 유형별 터미널 블록

분리 단자대는 분리가 필요한 애플리케이션에 사용됩니다. 레버나 나이프 스위치를 들어 올리기만 하면 쉽게 분리할 수 있습니다.



-  전력 분배 블록

전원 분배 블록은 1차 전원 입력을 여러 2차 출력으로 분배하며  전기 패널, 기계 및 HVAC 시스템과 같은 밀폐 된 장비에 널리 사용됩니다.





입력 단자에는 하나의 큰 정격 와이어가 연결되고 출력에는 여러 개의 출력 단자가 제공됩니다. 따라서 배전 블록은 안전하고 잘 정돈된 배선을 제공합니다.





반응형



4) 클램핑 옵션별 터미널 블록

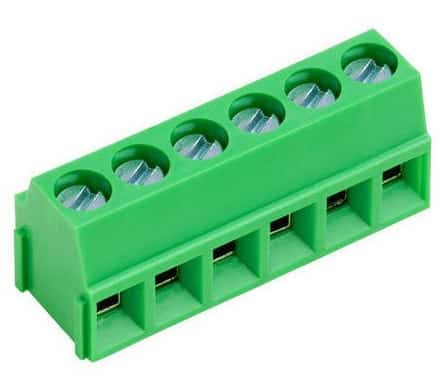

- 스크류 단자



단자대의 나사는 단자대 내부의 전선 또는 도체를 조이는 데 사용됩니다.





이 유형의 클램핑 옵션은 널리 사용됩니다. 스크류 단자는 매우 광범위한 전선 또는 도체 크기를 수용합니다.

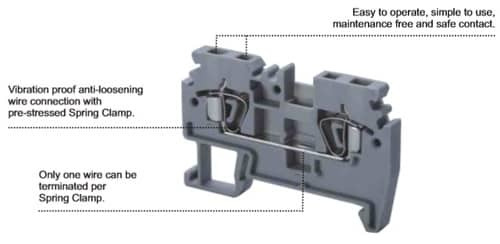

- 스프링 클램프





스프링 압력은 와이어가 적절하게 클램핑된 상태를 유지하기 위해 사용됩니다. 이 압력은 일반적으로 낮은 등급의 용도에 사용되지만, 전력 용도의 경우 스프링 클램프 단자 블록을 시중에서 구입할 수 있습니다.





반응형

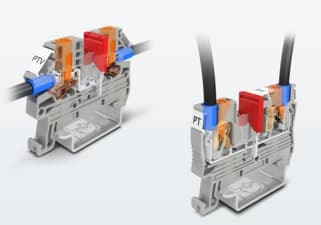

- 푸쉬-인 단자대

푸쉬-인 결선 기술을 사용하면 0.25 mm²의 전선을 직접 또는 공구 없이 이형 구멍에 스크루드라이버를 삽입하기만 하면 쉽게 연결할 수 있습니다. 특수 접점 스프링을 사용하면 쉽게 삽입할 수 있으며 높은 수준의 접점 품질을 보장합니다.







주요 장점은 다음과 같습니다.

• 공구가 필요 없는 직접 연결 기술을 사용한 전처리된 강성 전선의 시간 절약형 연결
• 50% 더 낮은 삽입력으로 편리한 삽입
• 색상으로 구분된 푸시 버튼을 통한 안전한 배선 및 작동
• 도체는 특별한 도구 없이 쉽게 분리
• 물류 비용 절감
• 푸쉬-인 연결이 있는 단자대는 COMPLETE line 시스템의 일부





반응형



- 절연 변위 커넥터 (IDC-Insulation Displacement Connector)

IDC는 절연 케이블의 도체를 연결하는 전기 커넥터입니다. 도체 절연체를 벗겨낼 필요가 없습니다.

단자 내부에 있는 두 개의 날카로운 금속 칼날이 절단되어 연결됩니다. 따라서 도체 절연체를 벗겨내는 시간 소모적인 과정을 줄일 수 있습니다.







반응형





- 배리어 터미널 블록

배리어 단자대는 전력 시스템에 사용됩니다. 스페이드 또는 링 단자를 와이어에 부착한 다음 볼트에 삽입하고 단자대의 너트로 조입니다.





이렇게 하면 진동으로 인한 와이어의 풀림을 방지할 수 있습니다.
