액티브 트랜스듀서와 패시브 트랜스듀서의 차이점

전자 제품에서는 한 형태에서 다른 형태로 에너지를 변환하는 장치를 변환기라고 합니다. 예를 들어, 확성기는 전기 에너지를 소리로 변환하므로 변환기입니다. 변환기의 또 다른 일반적인 예로는 마이크, 온도계, 압력 센서, 안테나 및 기타 위치 센서 등이 있습니다.



여기 시스템에 따라 변환기는 크게 다음 두 가지 유형으로 분류됩니다.

 - 액티브 트랜스듀서

 - 패시브 트랜스듀서

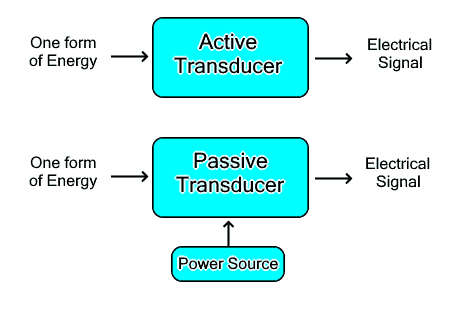

능동 변환기와 수동 변환기의 가장 근본적인 차이점은 능동 변환기는 출력을 생성하기 위해 외부 전원 공급 장치가 필요하지 않은 반면 수동 변환기는 작동하기 위해 추가 전원이 필요하다는 것입니다.







반응형



1. 액티브 트랜스듀서란?

외부 전원 공급 장치 없이 전압 또는 전류의 형태로 출력 신호를 생성할 수 있는 트랜스듀서 유형을 액티브 트랜스듀서라고 합니다. 즉, 액티브 트랜스듀서는 작동하기 위해 추가 전원 공급 장치가 필요한 트랜스듀서입니다.



액티브 트랜스듀서는 출력 자체를 생성할 수 있기 때문에 자체 생성 트랜스듀서라고도 합니다. 액티브 트랜스듀서는 측정할 물리량에서 출력 신호를 생성하는 데 필요한 에너지를 얻습니다.

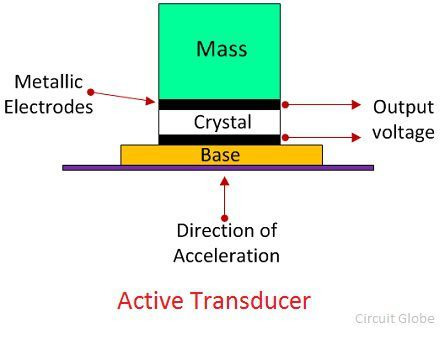

액티브 트랜스듀서의 일반적인 예는 압전 크리스탈입니다. 이는 압전 결정에 외력이 가해지면 출력 전압이 생성되기 때문에 추가 전원이 필요하지 않기 때문입니다. 능동 변환기의 또 다른 일반적인 예는 회전 속도 발전기, 열전대 등입니다.



액티브 트랜스듀서는 비전기량을 전기량으로 변환하기 위해 외부 전원이 필요하지 않은 트랜스듀서 유형입니다. 자가 생성 변환기라고도 합니다. 그것은 에너지를 한 형태에서 전기 형태로 변환하는 원리에 따라 작동합니다.





반응형







액티브 트랜스듀서의 예는 다음과 같습니다

• 열전대: 열전대는 온도를 전압 신호로 변환합니다. 그것은 열전 특성이 다른 두 개의 다른 금속으로 만들어져 열에 비례하는 전위차를 생성합니다.
• 광전지: 광전지는 빛 에너지를 전류로 변환합니다. 그것은 광자 입자의 스트라이크로 전류가 생성되는 노출된 접합이 있는 다이오드로 만들어집니다.
• 압전 결정: 압전 결정은 가해지는 압력을 전압 신호로 변환하는 능동 변환기입니다. 전압의 크기는 적용된 압력에 비례합니다.







반응형



2. 패시브 트랜스듀서란?

출력을 생성하기 위해 추가 동력원이 필요한 트랜스듀서 유형은 패시브 트랜스듀서로 알려져 있습니다. 따라서 패시브 트랜스듀서가 작동하려면 외부 전원이 필요합니다. 패시브 트랜스듀서는 저항, 인덕턴스 및 커패시턴스와 같은 전기적 매개변수가 변경될 때 출력 신호를 생성합니다.



패시브 트랜스듀서의 일반적인 예는 변위를 측정하는 데 사용되는 선형 전위차계입니다. 이 제품은 작동하기 위해, 즉 선형 변위를 측정하기 위해 외부 전원이 필요하기 때문에 수동 변환기입니다. 패시브 트랜스듀서의 또 다른 예는 서미스터입니다.







반응형





패시브 트랜스듀서는 비전기 신호를 전기 신호로 변환하기 위해 외부 전원이 필요한 변환기 유형입니다. 외부 전원 트랜스듀서라고도 합니다. 이러한 변환기는 비전기적 수량을 저항, 커패시턴스 및 인덕턴스 등과 같은 전기적 매개변수로 변환하여 작동합니다. 이러한 매개변수는 전류 및 전압 신호를 형성하기 위해 외부 전원을 사용하여 측정됩니다.



• 저항성 변환기: 이러한 변환기는 측정 수량의 변화에 따라 저항을 변화시켜 작동합니다. 저항성 변환기의 예로는 전위차계, 서미스터 등이 있습니다. 전위차계는 변위를 측정하는 데 사용되는 반면 서미스터는 온도를 측정하는 데 사용됩니다.
• 용량 성 변환기 : 이러한 변환기에서 커패시턴스는 물리량의 변화에 따라 달라집니다. 예를 들어 압력 및 습도 측정이 있습니다. 압력의 변화는 플레이트 사이의 틈을 변화시켜 커패시턴스를 변화시킬 수 있습니다. 습도는 또한 커패시턴스를 변화시킵니다.
• 유도 형 변환기 : 이러한 변환기의 인덕턴스는 비 전기적 양의 변화에 따라 달라집니다. 예를 들어 근접 센서와 금속 탐지기가 있습니다. 물리적 움직임은 코일의 인덕턴스를 변화시킵니다.







반응형



3. 액티브 트랜스듀서와 패시브 트랜스듀서의 차이점

능동 변환기와 수동 변환기의 중요한 차이점는 다음과 같습니다.

항목	액티브 트랜스듀서	패시브 트랜스듀서
정의	출력 신호를 생성하기 위해 외부 전원 공급이 필요하지 않은 트랜스듀서 유형	작동하기 위해 추가 동력원이 필요한 트랜스듀서 유형
동작방식	액티브 트랜스듀서는 측정할 물리량에서 직접 작동하는 데 필요한 에너지를 끌어옵니다.	패시브 트랜스듀서는 외부 동력원에서 작동하기 위해 에너지를 끌어옵니다.
디자인	액티브 트랜스듀서는 단순한 디자인과 구조를 가지고 있습니다.	패시브 트랜스듀서의 설계 및 구성은 복잡합니다.
외부 전원 공급 장치	액티브 트랜스듀서는 외부 전원 공급이 필요하지 않습니다.	패시브 트랜스듀서에는 추가 전원 공급 장치가 필요합니다.
출력 증폭의 필요성	액티브 트랜스듀서는 매우 낮은 진폭의 출력 신호를 생성합니다. 따라서 증폭이 필요합니다.	패시브 트랜스듀서는 자연적으로 진폭이 높은 출력 신호를 생성하므로 출력 신호의 증폭이 필요하지 않습니다.
출력	액티브 트랜스듀서는 일반적으로 전압 또는 전류의 형태로 출력을 생성합니다.	패시브 트랜스듀서는 저항, 인덕턴스 및 커패시턴스와 같은 수동 회로 매개변수의 변화로 출력을 생성합니다.
예시	능동 변환기의 일반적인 예로는 압전 결정, 열전대, 회전 속도 발전기, 광전지 등이 있습니다.	수동 변환기의 예로는 전위차계, 서미스터, 차동 변압기, 광전자 증배관 등이 있습니다.





반응형



액티브 트랜스듀서는 외부 전원 공급 장치 없이 한 형태의 에너지를 다른 형태의 에너지로 변환하는 트랜스듀서 유형입니다. 반면에 수동 변환기는 한 형태의 에너지를 다른 형태의 에너지로 변환하지만 이 변환을 수행하기 위해 추가 동력원이 필요한 변환기입니다.

능동 및 수동 변환기는 모두 압력, 변위, 습도 등과 같은 물리량을 측정하기 쉬운 해당 양으로 변환하는 데 널리 사용됩니다.
