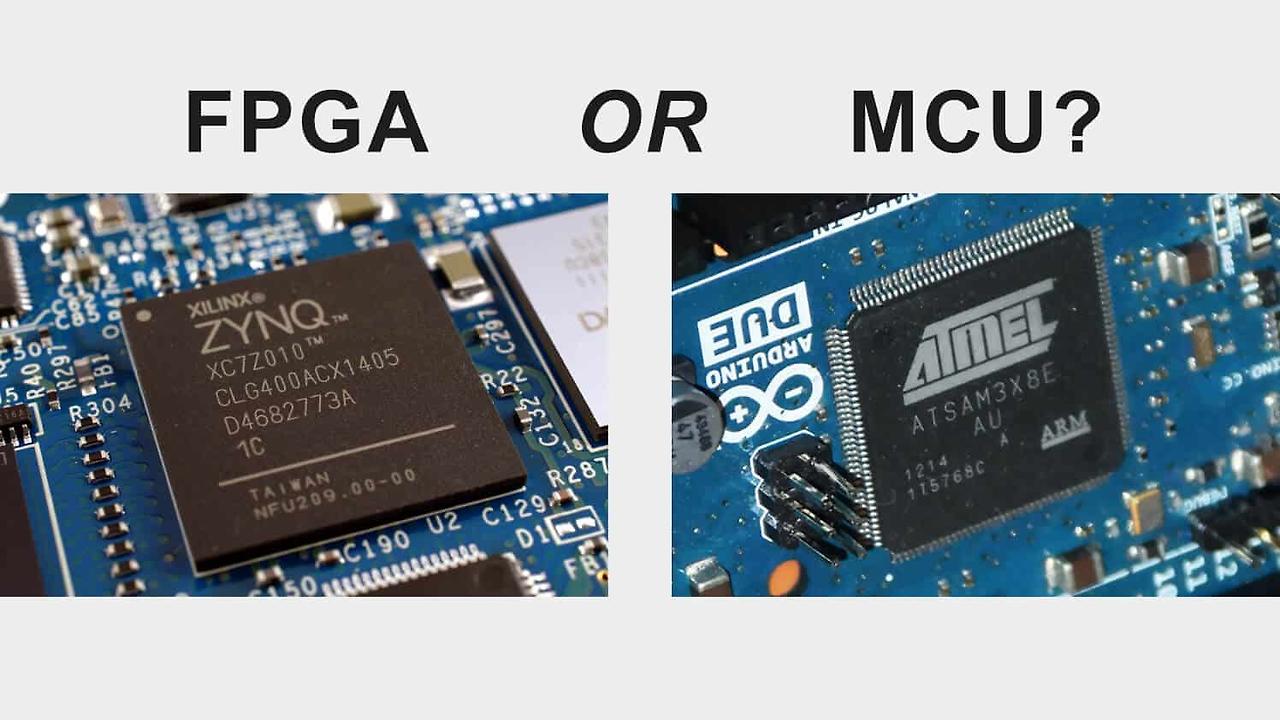

FPGA와 MCU의 차이점

임베디드 시스템 및 전자 장치와 관련하여 일반적으로 논의되는 두 가지 구성 요소는 FPGA(Field-Programmable Gate Arrays)와 마이크로 컨트롤러(MCU)입니다. 이 두 장치는 서로 다른 응용 분야에서 중요한 역할을 하지만 근본적으로 다른 방식으로 작동합니다.







반응형



1. FPGA 란?

FPGA(Field-Programmable Gate Array)는 제조 후 특정 기능을 수행하도록 프로그래밍할 수 있는 반도체 장치입니다. 고정 기능 칩과 달리 FPGA는 유연성과 재구성 가능성을 제공하므로 설계자는 특정 요구 사항에 맞게 디지털 회로를 사용자 정의할 수 있습니다.







반응형



2. MCU란?

MCU(Microcontroller Unit)는 임베디드 시스템의 특정 작동을 제어하도록 설계된 소형 집적 회로입니다. 일반적으로 단일 칩에 프로세서, 메모리 및 입력/출력 주변 장치가 포함됩니다. 범용 프로세서와 달리 MCU는 전자 장치를 제어하고 특정 작업을 효율적으로 실행하는 데 최적화되어 있습니다.









반응형



FPGA와 MCU의 주요한 차이점은 다음과 같습니다.



1. 아키텍처 및 기능

• 마이크로 컨트롤러(MCU):

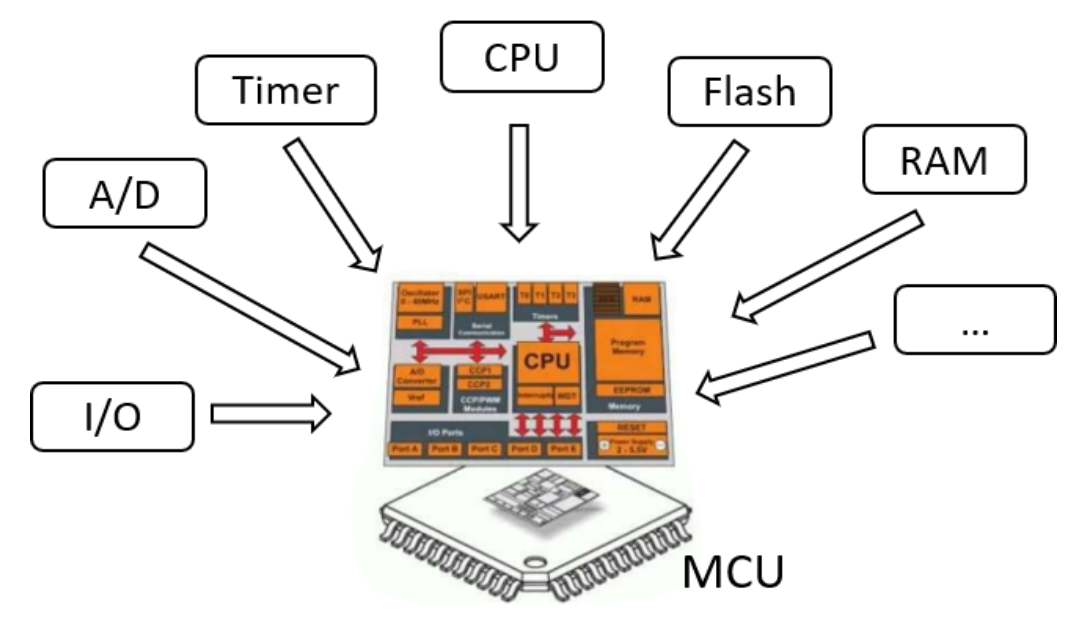

마이크로 컨트롤러는 일반적으로 메모리에 저장되는 사전 정의된 명령을 실행하도록 설계된 소형 집적 회로입니다. 여기에는 CPU(중앙 처리 장치), 메모리(RAM 및 ROM), I/O 주변 장치 및 타이머 및 통신 인터페이스와 같은 기타 특수 하드웨어가 포함됩니다.



- 작동 방식: 마이크로 컨트롤러는 메모리에 저장된 프로그램을 기반으로 명령의 순차적 실행을 따릅니다. 이 제품은 특정 작업을 위해 설계되었으며 가전 제품에서 자동차 시스템에 이르기까지 제어 응용 분야에 널리 사용됩니다.







• FPGA

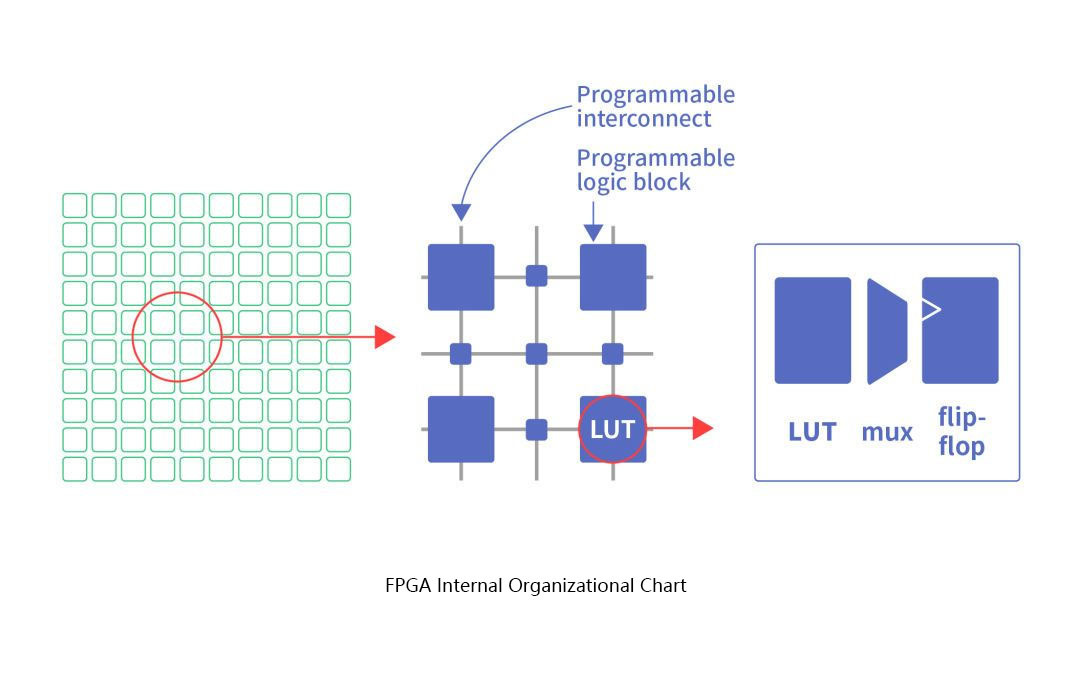

FPGA는 설계자가 하드웨어 자체를 구성하여 맞춤형 디지털 회로를 생성할 수 있도록 하는 재프로그래밍 가능한 실리콘 칩입니다. FPGA는 모든 디지털 회로를 구현하도록 재구성할 수 있는 로직 블록과 인터커넥트의 어레이로 구성됩니다.



- 작동 방식: FPGA는 마이크로 컨트롤러처럼 명령을 순차적으로 실행하지 않습니다. 대신, 병렬로 작동하므로 프로그래밍된 하드웨어 설계에 따라 여러 작업이 동시에 발생할 수 있습니다. 따라서 FPGA는 맞춤형 하드웨어 구현을 위해 매우 유연하고 강력합니다.







반응형



2. 프로그래밍 모델

• 마이크로 컨트롤러

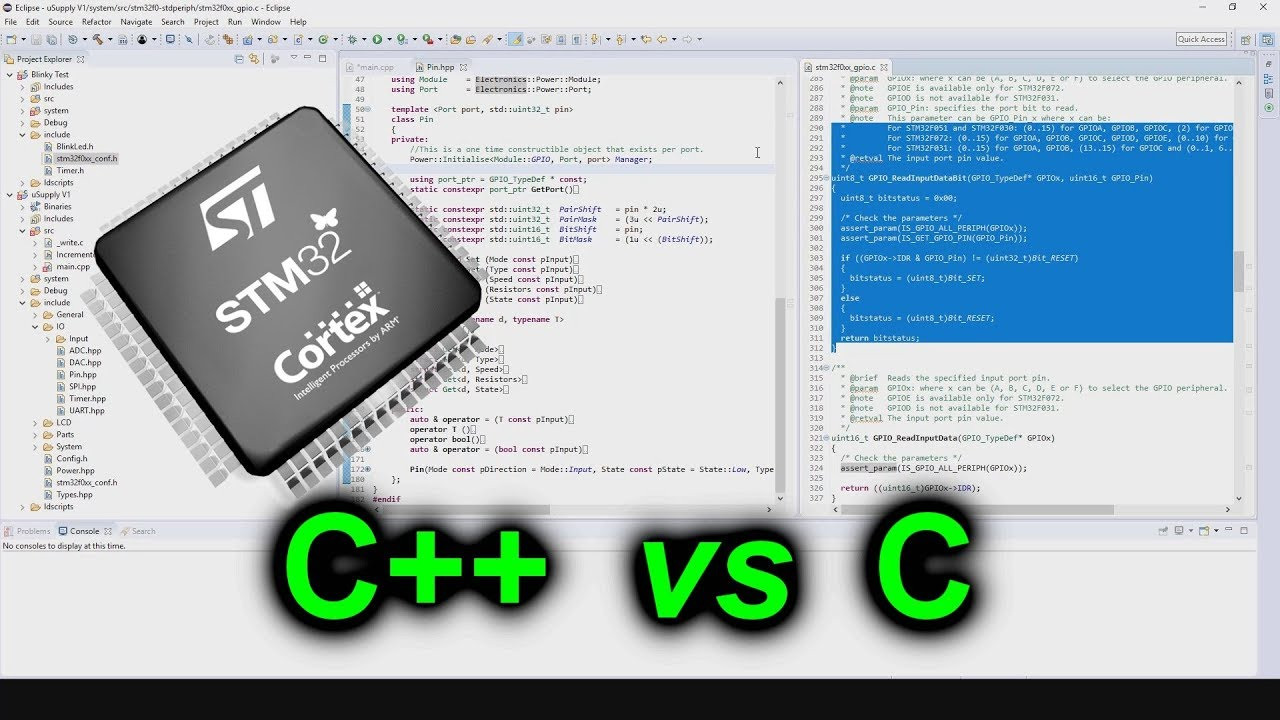

마이크로 컨트롤러는 C 또는 C++와 같은 고급 프로그래밍 언어를 사용하여 프로그래밍됩니다. 그런 다음 프로그램이 컴파일되어 마이크로 컨트롤러의 플래시 메모리에 로드됩니다. 마이크로 컨트롤러 내의 CPU는 명령을 한 줄씩 실행합니다.



- 개발 프로세스: 마이크로 컨트롤러의 개발 프로세스에는 일반적으로 소프트웨어(펌웨어)를 작성하는 작업이 포함되며, 그런 다음 장치에 플래시됩니다. 이 프로세스에는 IDE(통합 개발 환경) 및 디버거와 같은 도구가 사용됩니다.









• FPGA

FPGA는 VHDL 또는 Verilog와 같은 하드웨어 기술 언어(HDL)를 사용하여 프로그래밍됩니다. 이러한 언어는 하드웨어의 동작을 설명하고 design 는 FPGA에서 합성 및 구현됩니다.



- 개발 프로세스: FPGA 디자인 개발에는 시뮬레이션, 합성, 배치 및 경로 및 구성을 포함한 여러 단계가 포함됩니다. 이 프로세스에는 디지털 로직 설계와 Xilinx Vivado 또는 Intel Quartus와 같은 특수 도구에 대한 깊은 이해가 필요합니다.









반응형





3. 성능

• 마이크로 컨트롤러

마이크로 컨트롤러는 적당한 성능과 낮은 전력 소비가 필요한 작업에 매우 적합합니다. 제어 지향 작업에 최적화되어 있으며 예측 가능한 성능으로 실시간 애플리케이션을 처리할 수 있습니다.



- 클럭 속도: 마이크로 컨트롤러의 성능은 일반적으로 몇 MHz에서 수백 MHz 범위의 클럭 속도에 의해 결정됩니다.







• FPGA

FPGA는 특히 병렬 처리가 필요한 고성능 응용 분야에서 탁월한 성능을 발휘합니다. FPGA는 여러 작업을 동시에 수행할 수 있기 때문에 신호 처리, 비디오 처리 및 고주파 거래와 같은 데이터 집약적이고 고속 애플리케이션에 자주 사용됩니다.



- 병렬 처리: FPGA 작업의 병렬 특성으로 인해 매우 빠른 처리가 가능하므로 짧은 대기 시간과 높은 처리량이 필요한 애플리케이션에 이상적입니다.







반응형



4. 유연성 및 확장성

• 마이크로 컨트롤러

마이크로 컨트롤러는 특정 작업을 위해 설계되었으며 제한된 유연성을 제공합니다. 프로그래밍이 완료되면 펌웨어가 업데이트되지 않는 한 기능이 수정됩니다. 다양한 구성(예: 다양한 I/O 핀 수, 메모리 크기)으로 사용할 수 있지만 일반적으로 FPGA만큼 적응력이 높지 않습니다.



- 제한 사항: 응용 분야에서 하드웨어 기능을 크게 변경해야 하는 경우 다른 마이크로 컨트롤러로 전환하거나 회로를 다시 설계해야 할 수 있습니다.



• FPGA

FPGA는 매우 유연하며 기능을 변경하기 위해 여러 번 재구성할 수 있습니다. 따라서 프로토타이핑, 다양한 설계 테스트, 심지어 현장에 맞춤형 하드웨어를 배포하는 데 적합합니다.



- 확장성: FPGA는 간단한 논리 회로에서 복잡한 SoC(System-on-Chip)에 이르기까지 모든 것을 구현하도록 확장할 수 있으므로 광범위한 응용 분야에서 다양한 용도로 사용할 수 있습니다.



5. 비용 및 전력 소비

• 마이크로 컨트롤러

마이크로 컨트롤러는 일반적으로 FPGA보다 비용 효율적이고 전력 소비가 적습니다. 따라서 웨어러블 장치, IoT 센서 및 간단한 제어 시스템과 같은 저비용, 저전력 응용 제품에 이상적입니다.



- 전력 효율성: 최적화된 아키텍처로 인해 마이크로 컨트롤러는 배터리 구동식 애플리케이션에서 매우 효율적입니다.



• FPGA

FPGA는 특히 대규모 또는 고성능 애플리케이션에서 마이크로 컨트롤러에 비해 더 비싸고 전력 소모가 많은 경향이 있습니다. 비용은 그들이 제공하는 유연성과 성능 이점에 의해 정당화됩니다.



- 고려 사항: FPGA는 비용 및 전력 효율성보다 성능과 유연성이 더 중요한 응용 분야에서 자주 사용됩니다.



6. 응용분야

• 마이크로 컨트롤러

가전제품(예: 세탁기, 전자레인지)

자동차 제어 시스템(예: 엔진 제어 장치)

IoT 장치(예: 스마트 온도 조절기, 웨어러블 장치)

산업 자동화(예: 모터 컨트롤러)



• FPGA

고속 데이터 처리(예: 비디오 인코딩/디코딩)

통신 시스템(예: 네트워크 스위치, 라우터)

신호 처리(예: 레이더 시스템, 오디오 처리)

맞춤형 하드웨어 프로토타이핑(예: ASIC 설계 검증)
