IGCT와 IGBT의 차이점

1. IGCT(Insulated Gate Commutated Thyristo - 절연 게이트 정류 사이리스터)

IGCT는 사이리스터와 GTO(gate-turn-off) 사이리스터의 특성을 결합한 특수한 유형의 사이리스터입니다. 기존 사이리스터의 일부 제한 사항, 특히 한 번 켜진 후에는 꺼지지 않는 기능을 해결하도록 설계되었습니다. IGCT는 켜기 및 끄기 프로세스를 모두 제어할 수 있는 기능을 제공하므로 빠른 스위칭 및 제어가 필수적인 고전압 및 고전류 애플리케이션에 적합합니다.



IGCT 회로 기호

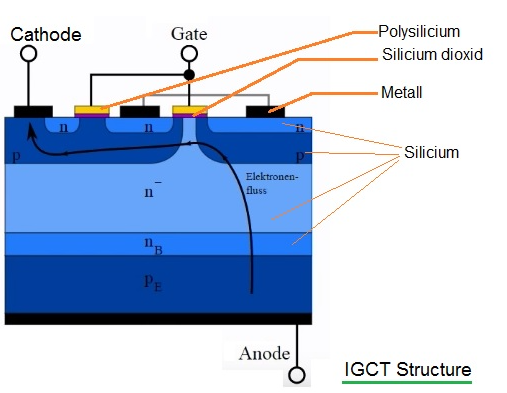

IGCT 구조

IGCT 특성



반응형



2. IGBT(Insulated Gate Bipolar Transistor - 절연 게이트 바이폴라 트랜지스터)

IGBT는 MOSFET(Metal-Oxide-Semiconductor Field-Effect Transistor)과 바이폴라 트랜지스터의 특성을 결합한 전력 반도체 소자입니다. 고전압과 고전류를 모두 처리할 수 있는 능력으로 인해 전력 전자 및 고전력 응용 분야에 널리 사용됩니다.







IGBT 회로 기호



IGBT 구조

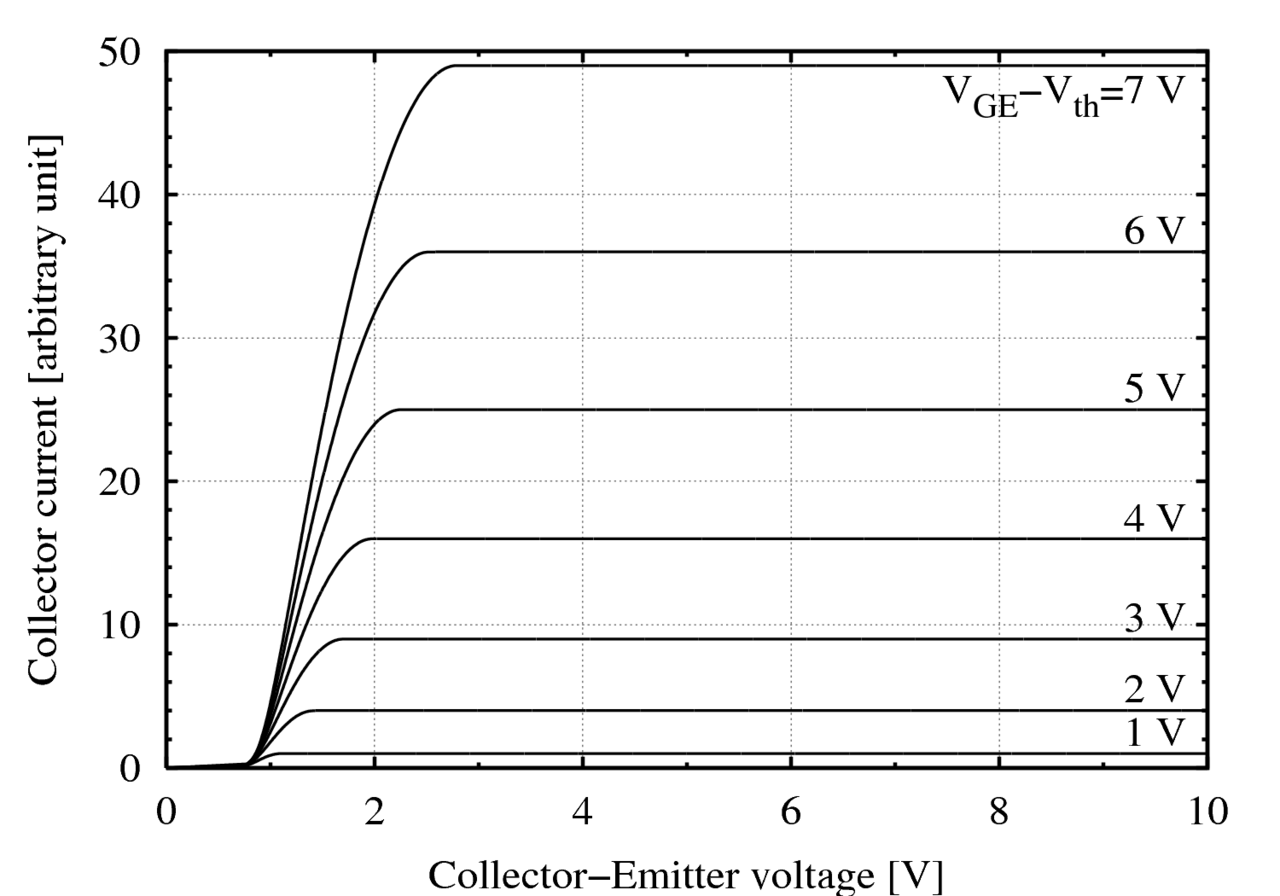

IGBT의 특성



반응형



3. IGCT와 IGBT의 차이점

1) 구조

IGBT는 N형 MOSFET(Metal Oxide Field Effect Transistor)와 PNP형 BJT(Bipolar Transistor)로 구성됩니다. 이 구조를 통해 MOSFET의 제어 하에 전류 증폭을 수행할 수 있으므로 고전압 및 고전류 스위칭 기능을 달성할 수 있습니다.

IGCT는 두 개의 PNP 바이폴라 트랜지스터로 구성되어 바이폴라 구조를 형성합니다. 이 구조는 IGCT의 특수 스위칭 성능과 역차단 능력을 결정합니다. IGCT의 양극 구조로 인해 그 면적이 상대적으로 커서 특정 제조 복잡성이 발생합니다.



2) 전압 레벨과 응용 분야

양극 구조와 특수 설계로 인해 IGCT는 고전압, 고전류 애플리케이션에 적합하며 일반적으로 수천 볼트 범위의 더 높은 전압 수준을 견딜 수 있습니다.

IGBT는 중간 및 고전압 애플리케이션에 적합하며 전압 레벨은 일반적으로 1200V 미만입니다. 구동 모터, 인버터, 용접 장비 및 다양한 산업 응용 분야에서 광범위하게 사용됩니다.



3) 스위칭 속도 및 고주파 응용 분야

구조의 특수한 특성으로 인해 IGCT의 스위칭 속도는 상대적으로 느리고 저주파 및 중간 주파수 애플리케이션에 적합하며 스위칭 속도는 일반적으로 수백 마이크로초 이상입니다.

IGBT의 구조로 인해 스위칭 속도가 빨라 고주파 애플리케이션에 적합하며 스위칭 속도는 수십 나노초에 달할 수 있어 빠른 스위칭이 필요한 경우에 적합합니다.



4) 효율 및 전도 손실

IGBT의 전도 손실은 상대적으로 작기 때문에 온 상태에서 효율이 높으며 고효율이 필요한 응용 분야에 적합합니다.

특수한 구조로 인해 IGCT의 전도 손실은 상대적으로 크고 효율은 상대적으로 낮지만 특정 고전압 응용 분야에서는 여전히 장점이 분명합니다.



5) 스위칭 기능

IGCT는 스위칭 성능이 높고 큰 전류 영향을 견딜 수 있으며 고전력 애플리케이션 및 고전류 환경에 적합합니다.

IGBT의 스위칭 기능은 특히 합리적인 전류 제한과 방열 설계가 필요한 고전류 및 고전력 애플리케이션에서 상대적으로 약합니다.





반응형



6) 역차단 기능

IGCT는 특수한 바이폴라 구조로 인해 역차단 능력이 우수하고 양방향 스위칭을 실현할 수 있으며 양방향 전류가 흐르는 애플리케이션에 적합합니다.

IGBT는 역 차단을 달성하기 위해 외부 역병렬 다이오드가 필요하며, 이는 역 차단에서 IGCT보다 상대적으로 유연성이 떨어집니다.



7) 스위치 제어

IGCT는 고유한 턴오프 제어 기능을 제공하는데, 이는 네거티브 게이트 신호를 적용하여 끌 수 있음을 의미합니다. 그러나 끄기 성능은 IGBT만큼 빠르지 않을 수 있습니다.

IGBT를 켜고 끄려면 외부 게이트 제어가 필요합니다. 스위칭 성능은 IGCT보다 더 정밀하게 제어할 수 있습니다.



8) 단락 보호

견고한 구조로 인해 IGCT는 일반적으로 더 나은 단락 내성을 가지고 있습니다. 제한된 시간 동안 손상 없이 단락 상태를 처리할 수 있습니다.

이전 전력 장치와 비교하여 IGBT는 단락 보호 메커니즘이 개선되었지만 단락 저항 능력은 일반적으로 IGCT보다 낮습니다.



9) 수명과 신뢰성

IGBT는 일반적으로 IGCT보다 수명이 깁니다. 수명 증가는 일반적으로 IGBT 스위칭 특성이 향상되고 열 응력이 감소했기 때문입니다. IGBT의 긴 수명은 유지 보수 및 교체가 까다롭거나 비용이 많이 드는 응용 분야에서 특히 유용합니다.



10) 온 상태 전압 강하

IGCT는 IGBT보다 전도 중 온 상태 전압 강하가 낮습니다. 이를 통해 IGCT 기반 시스템에서 전도 손실을 줄이고 전반적인 효율성을 향상시킬 수 있습니다. IGCT의 낮은 온 상태 전압 강하는 에너지 손실을 최소화하는 것이 중요한 고전력 응용 제품에 유용합니다.



11) 전자기 방출

IGCT는 기존 디스크 장치와 유사하게 구성되므로 상대적으로 높은 수준의 전자기 방출이 발생합니다. 이러한 방출은 근처의 다른 전자 부품 및 시스템에 간섭을 일으킬 수 있습니다.



12) 치수와 포장

IGCT는 더 큰 크기와 구조로 인해 특별한 포장 및 냉각 장치가 필요할 수 있습니다. 이는 전자 시스템의 통합 및 레이아웃 고려 사항에 영향을 줄 수 있습니다. IGBT는 더 작고 다양한 패키징 옵션으로 제공되므로 시스템 설계 및 레이아웃에서 더 큰 유연성을 제공합니다.
