SMD(Surface Mount device) 저항값 읽는 방법

SMD 저항

SMD 저항기는 "Surface Mount device" 저항기를 나타냅니다. 이 작은 칩에는 저항 값을 나타내기 위해 SMD 저항 코드라고 하는 3자리 또는 4자리 코드가 표시되어 있습니다.

다음은 작은 칩에 인쇄된 문자 코드를 보고 SMD 저항기의 정확한 값을 아는 데 도움이 되는 몇 가지 주어진 역할입니다.







3자리 SMD 저항기 코드 판독

• 처음 두 자리 또는 숫자는 유효한 숫자 또는 숫자를 나타냅니다.

• 세 번째 숫자는 승수(예: 10^의 거듭제곱)가 될 것이고, 그 다음에 처음 두 개의 유효 숫자 또는 숫자를 곱해야 합니다. 그렇지 않으면 세 번째 숫자는 첫 번째 두 개의 유효 숫자 또는 숫자에 0을 몇 개나 추가해야 합니다.

• 문자 "R"은 소수점 "."에 사용됩니다. 즉, 1.1Ω = 1R1Ω

• 저항이 10옴(Ω) 미만이면 승수가 없습니다.

3자리 SMD 저항기 코드의 예





4자리 SMD 저항기 코드 판독

3자리 SMD 수탉에 대해 위에서 언급한 것과 같은 SMD 저항기의 값을 읽는 것 외에는 새로운 방법이 없습니다. 유일한 차이점은 중요한 숫자와 다르다는 것입니다. 즉, 위의 방법에서는 처음 두 자리가 유의한 숫자를 나타내는 반면, 이 방법에서는 처음 세 자리 또는 숫자가 유의한 숫자를 나타냅니다. 방법을 알아보겠습니다.



• 처음 세 자리 또는 숫자는 유효한 숫자 또는 숫자를 나타냅니다.

• 네 번째 숫자는 승수(예: 10^의 거듭제곱)가 될 것이고, 그런 다음 처음 두 개의 유의한 숫자 또는 숫자를 곱해야 합니다. 그렇지 않으면 네 번째 숫자는 첫 번째 두 개의 유의한 숫자 또는 숫자에 0을 몇 개 더해야 하는지 나타냅니다.

• 문자 "R"은 소수점 "."에 사용됩니다. 즉, 11.5 Ω = 11R5 Ω(4자리 SMD 저항기(E96 시리즈)).
  저항이 10옴(Ω) 미만이면 승수가 없습니다.

4자리 SMD 저항기 코드의 예



EIA-96 SMD 저항기 코드 읽기

EIA-96 SMD 저항 코드 표시 방법은 모든 SMD 저항의 1%에 나타난 새로운 방법입니다. 3자 코드로 구성되어 있습니다.

아래는 EIA-96 SMD 저항기의 값을 알기 위해 따라야 할 규칙입니다.

• 처음 두 자리 또는 숫자는 유효한 숫자 또는 숫자를 나타냅니다

• 세 번째 "문자"는 승수(10^의 거듭제곱)이며 처음 두 자리(2)의 유의한 숫자를 곱해야 합니다.

• 표 (1) 및 (2)의 코드를 따라야 합니다.



아래 표(1)는 SMD 저항 코드에 대한 EIA-96 코딩 시스템을 사용하여 서로 다른 문자의 승수 값을 보여줍니다.

표 (1)

또한 표 (96)의 중요성에 대한 EIA-2 SMD 저항 코드 읽기의 예를 살펴보십시오

표 (2)

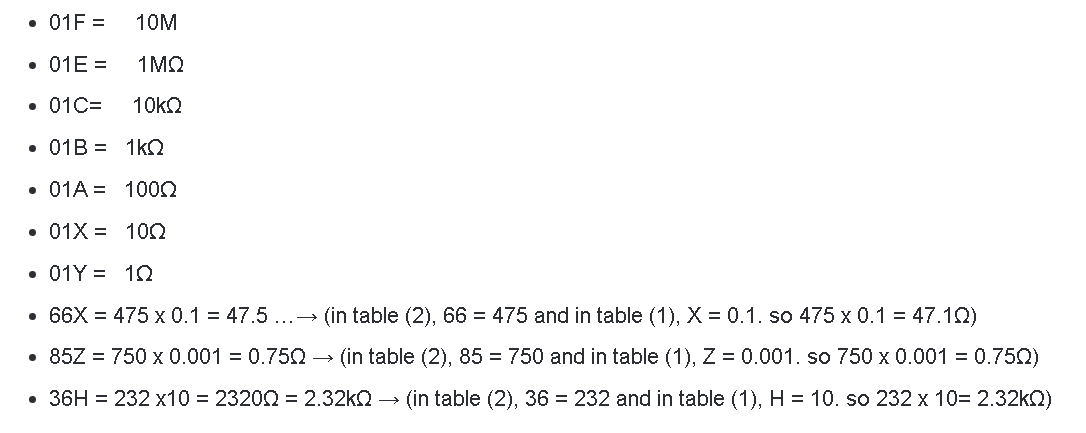

EIA-96 SMD 저항기 코드의 예
