단상과 삼상 전원

전원 공급 시스템은 주로 단상과 삼상 시스템의 두 가지 유형으로 분류됩니다. 단상은 더 적은 전력이 필요한 장소와 작은 부하를 실행하는 데 사용됩니다. 3상은 대규모 산업, 공장 및 많은 양의 전력이 필요한 제조 단위에서 사용됩니다.



단상과 3상의 주요 차이점 중 하나는 단상은 도체 1개와 중성선 1개로 구성된 반면 3상 전원은 회로를 완성하기 위해 3개의 도체와 1개의 중성선을 사용한다는 것입니다.



단상과 삼상의 비교

항목	단상	삼상
정의	하나의 도체를 통한 전원 공급 장치.	3개의 도체를 통한 전원 공급.
웨이브 셰이프
와이어 수	회로를 완성하려면 두 개의 전선이 필요	회로를 완성하려면 4개의 전선이 필요
전압	230V	415V
위상	분할 위상	없음
전력 전송 기능	최소	최대
네트워크	간단	복잡
정전	발생	미발생
상실	최대	최소
전원 공급 장치 연결
능률	낮음	높음
경제적인	낮음	높음
사용	가전 제품용.	대규모 산업 및 무거운 하중 실행용.



반응형



단상

단상은 회로를 완성하기 위해 두 개의 전선, 즉 도체와 중성선이 필요합니다. 도체는 전류를 전달하고 중성선은 전류의 복귀 경로입니다. 단상은 최대 230볼트의 전압을 공급합니다. 주로 팬, 쿨러, 그라인더, 히터 등과 같은 소형 가전 제품을 작동시키는 데 사용됩니다.



삼상

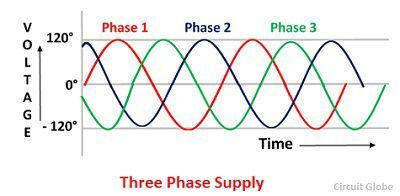

3상 시스템은 4개의 와이어, 3개의 도체, 1개의 중성으로 구성됩니다. 도체가 서로 위상을 벗어나 120 º 떨어져 있습니다. 3상 시스템은 또한 단일 위상 시스템으로 사용됩니다. 저부하의 경우 3상 공급에서 1상 및 중성을 취할 수 있습니다.





3상 공급은 연속적이며 완전히 0으로 떨어지지 않습니다. 3상 시스템 전력은 스타 또는 델타 구성으로 끌어올 수 있습니다. 스타 연결은 고장 전류에 대해 중성선을 가지기 때문에 장거리 전송에 사용됩니다.





반응형







델타 연결은 3상 와이어로 구성되며 중성선은 없습니다.



반응형



단상과 삼상의 주요 차이점

1. 단상 공급에서 전력은 하나의 도체를 통해 흐르는 반면 3상 공급은 전원 공급을 위해 3개의 도체로 구성됩니다.
2. 단상 공급에는 회로를 완성하기 위해 두 개의 전선(단상 및 중성선 1개)이 필요합니다. 3상은 회로를 완성하기 위해 3상 전선과 1개의 중성선이 필요합니다.
3. 단상은 최대 230V의 전압을 공급하는 반면 415상 전원은 최대 415V의 전압을 공급합니다.
4. 최대 전력은 단상 공급에 비해 3상을 통해 전달됩니다.
5. 단상은 네트워크를 단순하게 만드는 2개의 와이어를 가지고 있는 반면, 3상 네트워크는 4개의 와이어로 구성되어 복잡합니다.
6. 단상 시스템에는 단 하나의 상 와이어만 있으며 네트워크에서 오류가 발생하면 전원 공급 장치가 완전히 고장납니다. 그러나 3상 체계에는 네트워크에는 3개의 단계가 있고, 단계 중 하나에 오류가 생기는 경우에, 다른 2개는 지속적으로 힘을 공급할 것입니다.
7. 단상 공급의 효율은 3상 공급에 비해 낮습니다. 3상 공급은 등가 회로의 단상 공급에 비해 더 적은 도체를 필요로 하기 때문입니다.
8. 단상 공급은 3상 공급에 비해 더 많은 유지 보수가 필요하고 비용이 많이 듭니다.
9. 단상 공급 장치는 주로 집에서 사용되며 작은 부하를 실행하는 데 사용됩니다. 3상 공급은 대규모 산업 및 고하중 작동에 사용됩니다.

23상의 별 연결부는 서로 다른 두 전압(즉, 230볼트와 415볼트)을 사용할 수 있습니다. 230V는 1상 및 1중성 와이어를 사용하여 공급되며, 3상은 임의의 두 상 사이에 공급됩니다
