HDMI 커넥터 유형 및 사양





HDMI는 장치 간에 오디오 및 비디오 신호를 전송하는 데 사용할 수 있는 다재다능하고 널리 사용되는 연결 유형입니다. HDMI에는 여러 가지 유형이 있으며 각각 고유한 장점과 단점이 있습니다.



HDMI는 커넥터 유형, 잠금 메커니즘 및 표준/버전에 따라 분류할 수 있습니다. 이 모든 것이 아래에 나열되어 있습니다



커넥터 크기별 HDMI 커넥터 유형:

• A 타입
• B 타입
• C 타입
• D 타입
• E 타입



커넥터 형상별 HDMI 커넥터 유형

• 스트레이트 HDMI 커넥터
• 직각 HDMI 커넥터



 HDMI 표준별 유형

• HDMI 1.0
• HDMI 1.1
• HDMI 1.2
• HDMI 1.3
• HDMI 1.4
• HDMI 2.0
• HDMI 2.1



HDMI 커넥터 크기별 종류

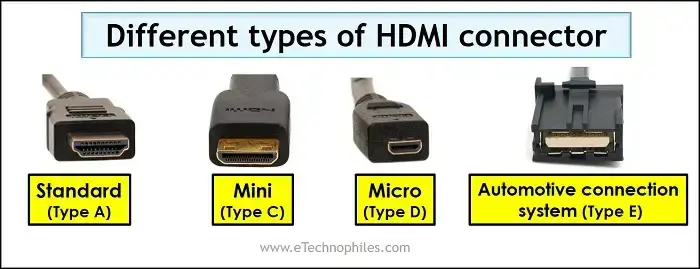

다양한 유형의 HDMI 커넥터

커넥터 유형은 크기에 따라 정의됩니다. 여기에서는 HDMI 장치에서 일반적으로 사용되는 가장 중요한 커넥터 유형에 대해 설명합니다.



A타입 HDMI 커넥터

HDMI 표준

A타입은 '표준' HDMI 커넥터라고도 합니다. 19핀 커넥터이며 플러그 크기는 13.9×4.45mm입니다.



A타입은 가장 일반적으로 사용되는 HDMI 커넥터 유형입니다. 따라서 A타입 소켓/포트는 TV, 컴퓨터 모니터, 게임 콘솔 등과 같은 대부분의 시청각 장비에서 볼 수 있습니다.





반응형



B타입 HDMI 커넥터



B타입 HDMI 커넥터는 듀얼 링크 DVD-I 비디오를 지원하기 위해 도입되었습니다. 이 커넥터는 유형 A와 함께 도입되었습니다. HDMI B타입은 HDMI 1.3 지원 장치가 출시된 후 큰 역할을 하지 못했습니다.

듀얼 링크는 고해상도 목적으로 사용되는 1.3 HDMI 표준의 신호 속도를 지원할 수 없습니다.

또한 커넥터에는 플러그 크기가 29.21mm × 2.4mm인 45개의 핀이 있어 Type A보다 훨씬 큽니다.



C타입 HDMI 커넥터

HDMI 미니

C타입은 '미니' HDMI 커넥터라고도 합니다. A타입의 더 작은 버전입니다. 19핀 커넥터이며 치수 10.42×2.42mm의 플러그 크기를 가지고 있습니다.

C타입 HDMI 커넥터는 크기가 작고 컴팩트하기 때문에 태블릿, 캠코더 및 DSLR 카메라와 같은 소형 휴대용 장치에 적합합니다.



D타입 HDMI 커넥터

HDMI 마이크로

D타입은 '마이크로' HDMI 커넥터라고도 하는 HDMI 커넥터의 가장 작은 버전입니다. 마이크로 USB 커넥터와 비슷하게 보입니다. 19핀 커넥터이며 치수 6.4× 2.8mm의 플러그 크기를 가지고 있습니다.

핀 할당은 다르지만 D타입 커넥터는 더 큰 버전의 모든 기능을 제공합니다. 스마트폰과 같은 소형 휴대용 장치에 활용됩니다.



E타입 HDMI 커넥터

E타입 HDMI

E타입 커넥터는 HDMI 표준 1.4와 함께 도입되었으며 고속 자동차 애플리케이션용으로 설계되었습니다. 이 커넥터는 진동과 충격에 강합니다.

고급 설계에는 진동을 견딜 수 있는 잠금 탭과 연결부 내부의 습기와 먼지를 방지하는 금속 쉘도 통합되어 있습니다.







커넥터 형상에 따른 HDMI 분류

직선 및 직각 HDMI 커넥터



HDMI 커넥터는 암 커넥터와 암 커넥터가 서로 잠기는 방식, 또는 포트에 커넥터를 삽입하는 방식에 따라 두 가지 형태로 제공됩니다.



스트레이트 HDMI 커넥터

스트레이트 커넥터는 정기적으로 사용되는 스트레이트 HDMI 커넥터입니다.



직각 HDMI 커넥터

직각 커넥터는 연결부에서 90도 급격히 구부러져 있습니다. 이렇게 하면 연결 지점의 공간이 절약됩니다.





다양한 HDMI 표준

HDMI 기술은 새로운 표준과 함께 발전했습니다. 모든 새로운 표준은 해당 기능 중 하나 이상에 대한 업데이트를 제공합니다.

가장 중요한 HDMI 표준 및 해당 기능은 아래 표에 나열되어 있습니다.
