볼트의 구성

볼트는 어셈블리의 면을 고정하고 고정하는 데 사용되는 도구입니다. 나사산이 있고 일치하는 너트가 함께 제공됩니다. 그들의 목적은 정렬된 구멍을 통해 배치되고 볼트의 너트로 고정되어 정렬된 나사산이 없는 구멍을 연결하는 것입니다.







반응형



볼트 샤프트

샤프트는 볼트에 작용하는 전단력을 견디고 부품의 반경 방향 이동을 방지하는 원통형 부재입니다. 볼트 샤프트에는 두 부분이 있습니다.

• 섕크(또는 몸체)는 헤드 아래에 있는 볼트의 나사산이 없는 부분입니다. 그 길이는 머리에서 나사산으로의 전환 시작까지 측정됩니다. 볼트 구멍에 설치하면 섕크가 정확하고 부드러운 접촉을 제공합니다. 응력은 나사산 부분보다 이 부분에 더 많이 분산됩니다. 따라서 고정 된 재료의 인터페이스를 초과 할 때까지 섕크를 확장해야합니다.

고정된 부품은 진동을 생성하거나 노출될 수 있으며, 이로 인해 볼트가 풀릴 가능성이 높아집니다. 볼트에 섕크가 없는 경우(즉, 볼트 샤프트가 완전히 나사산으로 구성된 경우) 진동이 체결된 부품에서 뒤로 밀려날 수 있습니다.

• 나사산은 볼트 샤프트 외부에 만들어진 연속적인 나선형 융기입니다. 이 부분은 너트를 수용하고 볼트를 부품 안팎으로 밀어 넣을 수 있습니다. 볼트 나사산은 너트의 내부 나사산과 메이트되어 볼트 조인트를 생성합니다. 모든 볼트에는 나사산 부분이 있어야 하지만 대부분의 볼트에는 부분적으로 나사산 샤프트가 있습니다.







반응형



볼트 머리

볼트 머리는 고정된 재료를 고정하는 축방향 힘을 지탱하는 역할을 합니다. 렌치 또는 드라이버가 볼트 머리를 잡고 볼트를 조이거나 풀기 위해 충분한 토크를 가합니다. 볼트 머리는 다양한 프로파일과 유형으로 제공됩니다. 그 중 일부는 다음과 같습니다.

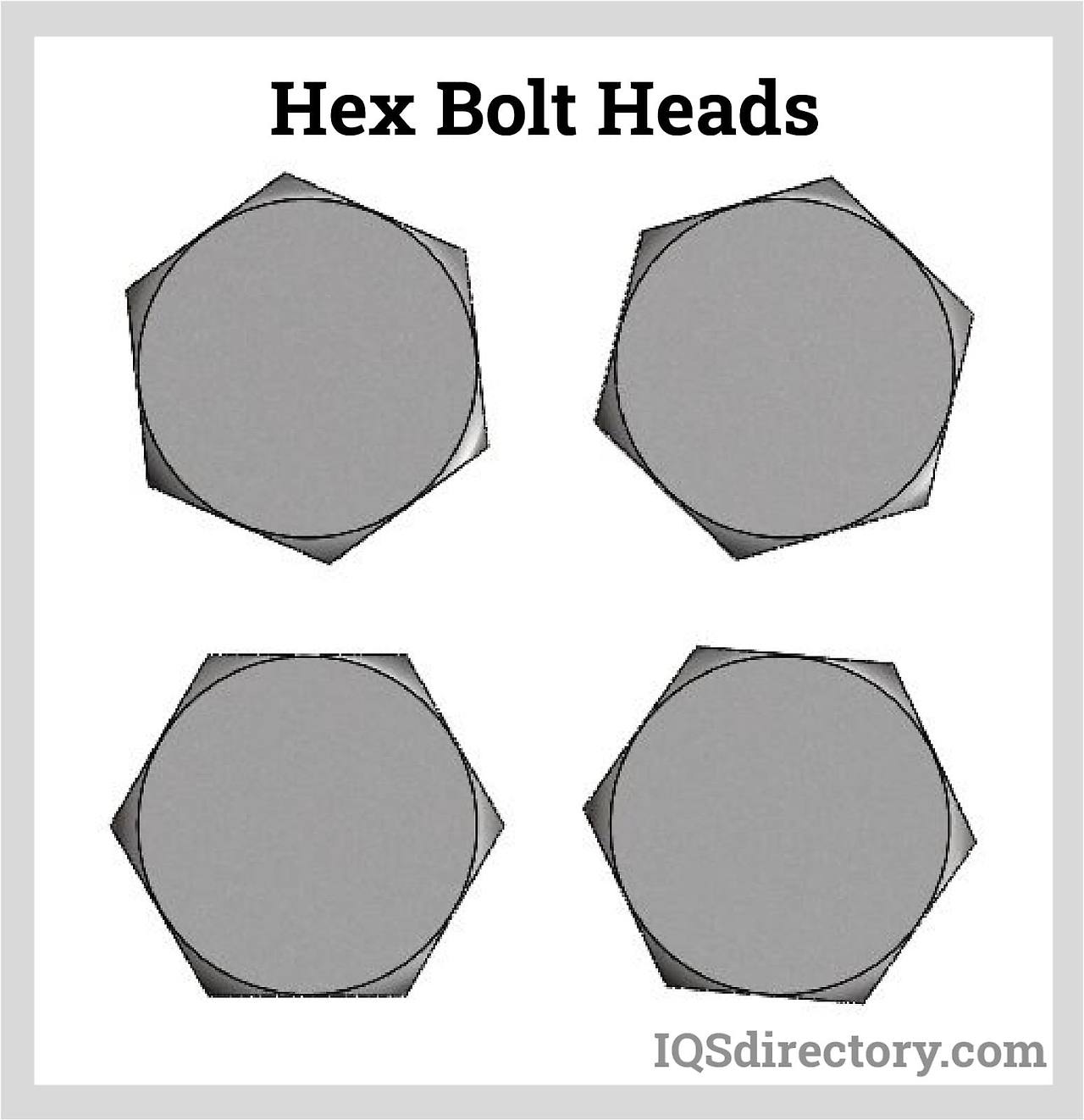

• 육각 볼트 머리에는 다양한 도구(예: 렌치)로 쉽게 잡을 수 있는 6면 육각 머리가 있습니다.







반응형





• 접시머리 볼트 머리에는 평평한 상단이 있는 원추형 프로파일이 있습니다. 일반적으로 스크루드라이버 또는 육각 소켓 공구가 토크를 적용하고 볼트를 축 방향으로 구동할 수 있도록 오목한 슬롯이 있습니다.







반응형





• 돔 볼트 머리는 매끄럽고 둥근 프로파일을 가지고 있습니다.







반응형





볼트 부품 - 너트

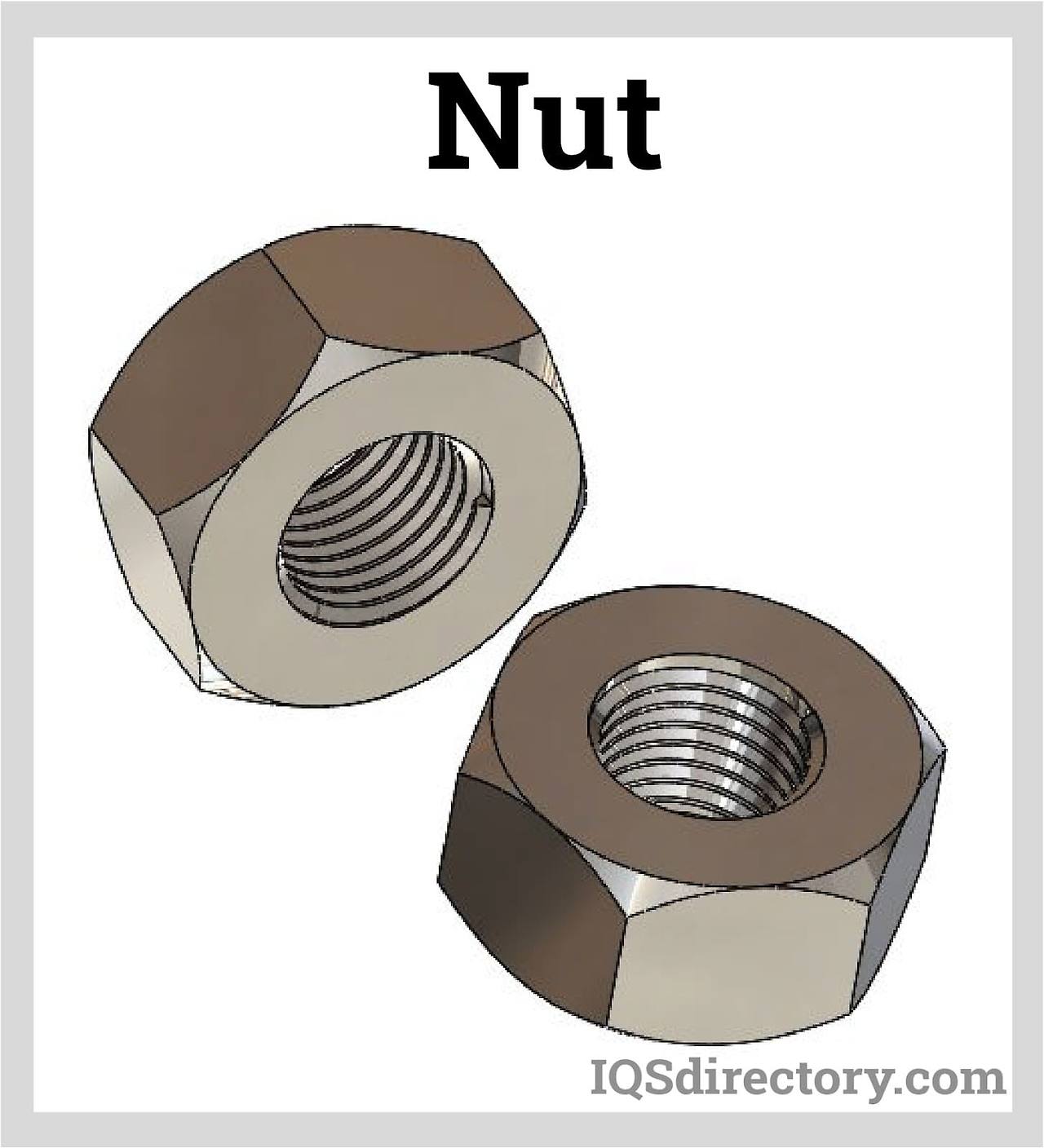

너트는 나사 구멍이 있는 볼트 체결부의 암 부재입니다. 클램핑력을 제공하고 여러 부품을 함께 고정하기 위해 축 방향 이동을 방지하며  두 가지 힘의 조합으로 부품을 고정합니다.



너트는 고정 된 부품을 압축하는 축 방향 힘을 가하며 이 축방향 힘은 볼트와 너트 나사산 사이에 마찰력을 발생시켜 볼트와 너트가 풀리는 것을 방지합니다. 기계식 잠금 장치(예: 잠금 와셔, 잼 너트 및 분할 핀) 및 나사산 잠금 유체는 부품이 장기적이고 지속적인 진동 및 충격에 노출되는 경우 사용됩니다.







반응형



.

볼트 부품 - 와셔

와셔는 중앙에 동심원 구멍이 있는 평평하고 얇은 판입니다. 일반적으로 볼트 머리와 너트 아래에 배치됩니다. 주요 기능은 나사산 패스너의 하중을 더 넓은 영역에 분산시키는 것입니다. 따라서 고정 된 재료의 변형이 방지됩니다. 플라스틱, 고무, 우레탄과 같은 부드러운 소재로 만든 와셔는 진동을 효과적으로 감쇠하여 나사산이 풀리는 것을 방지할 수 있습니다. 특수 유형의 와셔는 액체가 볼트 조인트에 침투하는 것을 방지하여 방수 밀봉을 만들 수 있습니다.







반응형





다음은 볼트에 대한 용어정보입니다.



섕크 지름

섕크 직경은 볼트 샤프트의 매끄럽거나 나사산이 없는 부분의 지름입니다. 종종 공칭 직경 또는 본체 직경이라고합니다.



외경

외경은 볼트 나사산의 가장 큰 지름입니다. 두 개의 반대쪽 볏 또는 스레드의 맨 위 표면 사이의 거리입니다. 외경은 종종 공칭 직경과 같습니다.



내경

내경(또는 루트 지름)은 볼트 나사산의 최소 거리입니다. 두 개의 반대 뿌리 또는 실의 맨 아래 표면 사이의 거리입니다.



피치 지름

피치 지름은 장경과 내경의 중간 지름입니다.

볼트 나사산의 기본 치수







반응형





공칭 길이

공칭 길이는 볼트 샤프트의 총 축 길이이며, 그립과 나사산 길이의 합과 같습니다. 그립 길이는 나사산이 없는 부분의 길이이고, 나사산 길이는 섕크 옆의 첫 번째 완전한 나사산에서 볼트 샤프트 끝까지 측정된 나사산 부분의 길이입니다.







반응형





나사산 피치

스레드 피치는 인접한 두 마루 사이의 축 거리입니다. 이 사양은 미터법 패스너에 사용되며 일반적으로 밀리미터로 표시됩니다.



미터법 패스너는 ISO 및 DIN 표준에 따라 제조됩니다.



M10-1.0 x 2.0 볼트 일 경우

• M은 볼트 사양이 미터법에 있음을 나타냅니다
• 10은 공칭 직경(mm)입니다.
• 1.0은 나사 피치(mm)이며 나사 피치가 지정되어 있기 때문에 이 볼트에는 가는 나사산이 있습니다.
• 20은 볼트 길이(mm)입니다.

M12-50과 같은 볼트는  나사산 피치는 이 사양에 지정되어 있지 않으며, 이는 볼트에 거친 나사산이 있음을 의미합니다. 이 예에서 공칭 직경은 12mm이고 볼트 길이는 50mm입니다.



인치당 스레드 수(TPI)

TPI는 볼트 나사 인치당 나사산 수입니다. 이 사양은 영국식 또는 미국 패스너에만 사용됩니다.



1/4"-20 x 2"  볼트인 경우

• 1/4"는 볼트의 직경이 1/4인치임을 의미합니다.
• 20은 볼트가 20TPI임을 의미합니다.
• 2"는 볼트의 길이가 2인치임을 의미합니다.







반응형





오른손잡이 및 왼손잡이 스레드

오른손잡이 나사산은 시계 방향으로 돌리면 조여지며 가장 일반적인 스레드 구성입니다. 왼손잡이 실은 시계 반대 방향으로 돌릴 때 축 방향으로 전진하며  이 나사산은 압력을 가하여 오른손잡이 나사산이 느슨해질 때 사용됩니다. 왼손잡이 나사산은 자전거 페달, 차량 바퀴, 원형 톱날 및 가스 공급 밸브에 사용됩니다.







모따기 및 모따기 각도

모따기는 볼트 팁 근처의 약간 비스듬한 모서리이며 볼트 팁 근처의 첫 번째 나사산 부분을 절단하여 생성됩니다. 일부 볼트에는 너트를 삽입하고 구멍에 쉽게 맞도록 끝이 모따기되어 있습니다. 모따기 각도는 수직에서 볼트 축까지 측정됩니다.
