볼트의 종류

앵커 볼트

앵커 볼트는 구성 요소를 콘크리트 표면에 결합하도록 설계되었으며 일반적으로 건설 산업에서 사용됩되며 강철 기둥의 바닥에서 사용되거나  철근 콘크리트 벽에 파사드 시스템을 부착하는 데 사용됩니다.



앵커 볼트에는 두 가지 분류가 있습니다.

• 현장 타설 앵커 볼트는 볼트보다 약간 큰 콘크리트에 구멍을 뚫고 볼트를 제자리에 고정하고 구멍의 나머지 공간에 콘크리트 혼합물을 부어 설치합니다. 콘크리트가 가라앉으면 볼트가 쉽게 빠지지 않습니다.
• 제자리에 뚫린 앵커 볼트는 습식 콘크리트를 사용하지 않고 설치됩니다. 그들은 경화 콘크리트에 뚫린 충분한 크기의 구멍에 직접 설치됩니다. 연결을 안정화하기 위해 볼트 설치에 접착제가 도포됩니다.



앵커 볼트에는 두 가지 일반적인 유형이 있습니다.

• 헤드 앵커 볼트는 나사산이 없는 끝에 볼트 헤드가 있고 헤드 끝은 콘크리트 재료에 내장되어 있습니다. 볼트 머리는 육각형 또는 정사각형 모양을 가질 수 있습니다. 헤드 앵커 볼트는 기둥, 레일 및 기둥과 같은 구조 요소를 고정하는 데 사용됩니다.
• 구부러진 앵커 볼트는 샤프트에 구부러진 부분이 있어 힘이 가해질 때 볼트가 콘크리트 재료에서 빠지는 것을 방지합니다. 구부러진 부분에는 일반적으로 콘크리트 재료에 포함된 L 또는 J 프로파일이 있습니다. 구부러진 앵커 볼트는 전등 기둥과 거리 표지판을 고정하는 데 사용됩니다.







반응형





아버 볼트

아버 볼트는 볼트 머리에 영구적으로 부착된 와셔가 있는 사전 조립된 볼트이며 머리는 주위에 융기가 있는 싱커 디자인을 가지고 있습니다. 아버 볼트는 어둡거나 검은 색으로 마감 처리되어 있으며 다른 볼트와 구별되는 역 나사산이 있습니다. 역 나사산은 아버 볼트의 가장 중요한 기능이며 사용에 매우 중요합니다.



다른 유형의 볼트와 달리 아버 볼트는 일반적으로 주택 개조 상점이나 철물점에서 판매되지 않습니다. 아버 볼트는 전기 톱

과 함께 사용되어 톱날의 날을 고정하고 제대로 작동하도록 하며 톱 작업의 중요한 부분입니다.





c



반응형



블라인드 볼트

블라인드 볼트는 접근이 제한되어 육각 볼트와 리벳을 사용할 수 없는 응용 분야를 위해 개발된 특수 볼트입니다. 인장 강도가 우수하고 표준 볼트보다 약간 적은 하중을 처리할 수 있습니다.

블라인드 볼트는 접합할 객체 중 하나에 미리 뚫린 구멍을 사용하여 객체를 접합하는 데 사용되며 인접한 구성요소로 인해 공간이 제한됩니다.



블라인드 볼트의 머리에는 너트와 맞물리는 일련의 톱니가 있어 고정될 때 추가적인 강도와 안정성을 제공합니다. 블라인드 볼트는 결합할 물체의 한쪽에만 접근할 수 있고 다른 쪽을 볼 수 없기 때문에 그 이름을 얻었습니다. 핀, 칼라 및 슬리브가 있습니다. 칼라는 블라인드 볼트를 조일 때 접히도록 설계되었습니다.







반응형

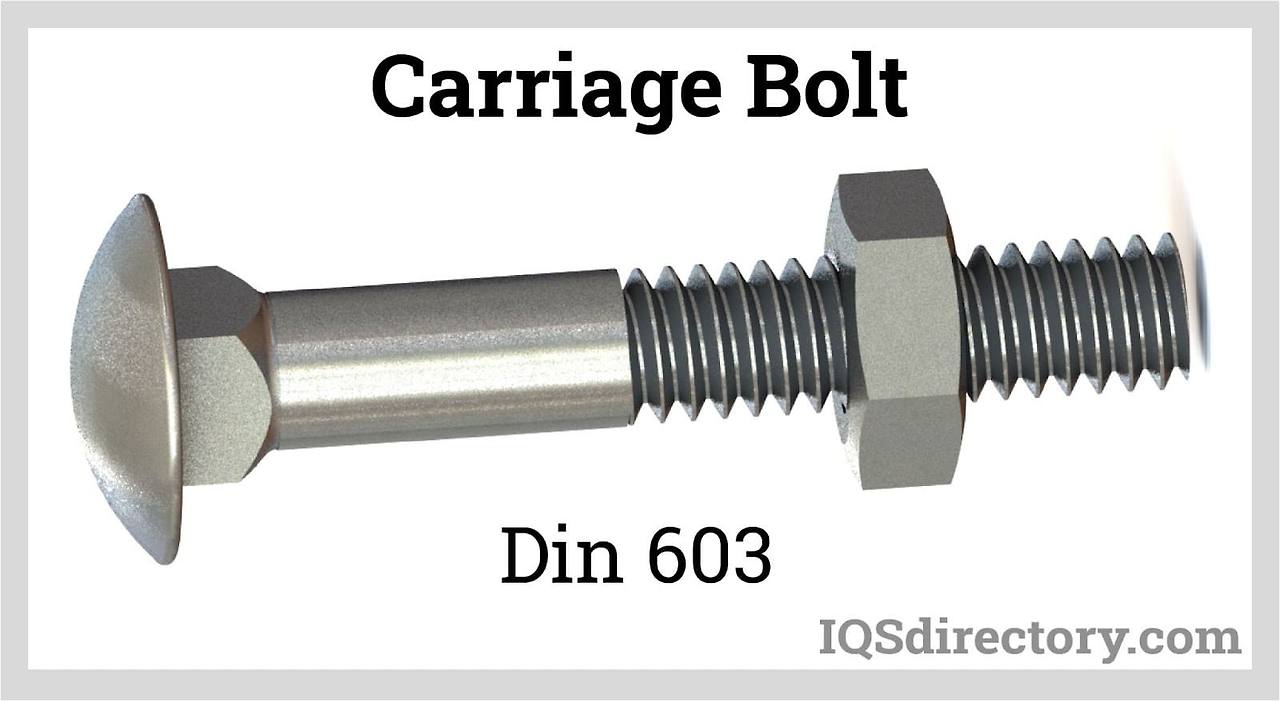

캐리지 볼트

캐리지 볼트는 부분적으로 정강이에 따라 나사산이 있으며 고정될 때 볼트가 회전하지 않도록 하는 사각 목이 있는 둥근 머리가 있습니다. 쟁기 또는 코치 볼트라고 하며 주로 목재 응용 분야에 사용됩니다.



캐리지 볼트는 인장 강도와 전단 강도를 가지며 제조되는 재료의 유형에 따라 다릅니다. 스테인리스강으로 만들어진 캐리지 볼트의 전단 강도는 90,000psi입니다.



캐리지 볼트는 볼트의 평평한 끝에 있는 나사산에 부착된 와셔가 있는 너트를 사용하여 고정됩니다. 캐리지 볼트의 크기를 결정할 때 헤드 아래에서 볼트 끝까지 측정하는 것이 중요합니다.



볼트를 삽입하기 전에 캐리지 볼트의 평평한 끝 직경의 파일럿 구멍을 뚫어야 하며 잠재적인 표면 손상을 줄이기 위해 캐리지 볼트를 고정할 때 너트가 있는 와셔를 사용하는 것이 중요합니다.







반응형



엘리베이터 볼트

엘리베이터 볼트는 엘리베이터 건설에 사용되는 것으로 납작한 헤드를 사용하면 엘리베이터의 움직임을 방해하지 않고 구성 요소를 고정할 수 있습니다. 엘리베이터 볼트의 뚜렷한 특징은 고정될 때 부착된 표면과 같은 높이가 되는 평평하고 둥근 얇은 머리입니다.



엘리베이터 볼트의 나사산은 샤프트 위로 올라가며 편평한 머리의 밑에 단단한 안전한 연결을 제공하고 임명 도중 돌기에서 놀이쇠를 막는 포가 놀이쇠의 그것과 유사한 정연한 목이 있습니다. 엘리베이터 볼트는 여러 유형의 재료로 만들어지며 직경, 길이 및 크기가 다릅니다.



엘리베이터 볼트의 일반적인 용도는 원활한 작동을 위해 평평한 표면이 필요한 컨베이어 구성입니다. 또한 엘리베이터 볼트는 매우 안전한 연결을 형성하기 때문에 컨베이어가 진동하거나 이동하는 것을 방지하며  침엽수, 직물 및 플라스틱과 같은 부드러운 재료에 이상적인 패스너입니다.







반응형





아이 볼트

아이 볼트의 차별화 된 특징은 금속 링 또는 원 형태의 머리입니다. 숄더 타입의 아이 볼트는 숄더가 없는 아이 볼트보다 더 강하고 더 많은 지지력을 제공합니다.



아이 볼트의 종류는 다음과 같습니다.

• 앵커 아이볼트 : 앵커 아이 볼트는 벽돌과 함께 사용됩니다.
• 스크류 아이즈: 나무에 사용하며 뾰족한 끝을 가지고 있습니다.
• 링 아이 볼트: 링 아이 볼트는 체인 링크를 형성하기 위해 링이 부착되어 있습니다.
• 피그테일 아이 볼트: 상적인 저강도 아이볼트와 유사하나 나선으로 구부려지고 완전히 닫히지 않는 머리가 있습니다.
• 롤러 아이 볼트: 롤러 아이 볼트에는 눈에 롤러가 있어 케이블이나 로프를 더 쉽고 효율적으로 통과시킬 수 있습니다.







반응형



플랜지 볼트

플랜지 볼트는 머리 아래에 원형 와셔와 같은 플랜지가 있어 클램핑력을 더 넓은 영역에 분산시킵니다. 차량에서는 외부 케이싱을 단단히 잡아 엔진과 변속기 시스템을 보호하며 배관 시스템에서는 두 플랜지 파이프의 끝을 단단히 고정합니다.







반응형





톱니 모양의 플랜지 볼트

플랜지 볼트에는 단일 솔리드 유닛으로 헤드에 내장되고 부착되는 와셔가 있어 강도와 안정성을 더합니다. 플랜지 볼트의 나사산은 평평한 끝에서 와셔까지 볼트의 전체 길이를 실행합니다.



다양한 크기, 스타일 및 재료로 제공되며 고유한 응용 분야에 맞게 맞춤 제작할 수 있고 플랜지 볼트의 설계를 통해 볼트 헤드의 전체 표면에 하중을 고르게 분산시킬 수 있습니다.



플랜지 볼트의 일반적인 용도 중 일부는 차량에 배기 시스템을 부착하고 파이프를 고정하는 것입니다. 강도와 내구성을 향상시키기 위해 탄소강과 스테인리스강으로 만들어졌습니다.







반응형



행거 볼트

행거 볼트는 볼트의 반대쪽 끝에 두 가지 유형의 나사산이 있는 헤드리스 볼트입니다. 한쪽 끝에는 래그 나사 나사산이 있고 다른 쪽 끝에는 뭉툭한 팁으로 나사산이 있는 기계 나사가 있습니다.



행거 볼트는 스테인레스 스틸, 아연 도금 강판, 아연 도금 강판 및 황동으로 만들어집니다. 직경은 0.375인치, 최대 9.5mm (9.5mm, 최대 12.7mm), 길이는 0.5인치, 최대 6인치(12.7mm, 최대 152.4mm)입니다. 볼트의 래그 부분의 직경은 일반적으로 기계 부분보다 작습니다.



래그 나사산과 기계 나사산은 사각 숄더로 분리되어 두 나사산 세트의 헤드 역할을 하며 숄더는 볼트가 나사산의 나사산 길이를 초과하여 설치되는 것을 방지합니다. 나사산의 두 섹션을 통해 행거 볼트를 금속과 목재에 설치할 수 있습니다.



설치 과정에는 파일럿 구멍을 뚫고 볼트를 왁스 또는 오일로 윤활하고 렌치 또는 드릴 비트를 사용하여 조이는 작업이 포함됩니다.







반응형



육각 볼트

육각 볼트의 6면 육각형 머리는 독특한 외관을 제공합니다. 섕크의 전체 길이를 달리거나 섕크의 일부에 나사산이 있을 수 있는 나사산이 있는 슬롯이 없는 볼트입니다.



육각 볼트는 다양한 재료로 만들어지며 다양한 유형, 스타일, 크기 및 치수로 제공되며 뛰어난 인장 강도와 다양한 응용 분야에서 사용할 수 있는 능력으로 유명합니다.



육각 볼트는 미리 탭된 구멍과 렌치, 소켓, 스패너 또는 육각 키를 사용하여 조이는 너트와 함께 사용되며 육각 헤드를 사용하면 여러 각도에서 쉽게 잡을 수 있어 설치 및 제거가 쉽습니다.



크기, 재료 또는 마감, 전체 또는 부분 스레딩에 따라 분류됩니다. 육각 볼트의 세 가지 크기는 길이, 미터법 나사산 크기, 나사산 피치 또는 인치당 나사산 수입니다.







반응형



J-볼트

J-볼트는 곡선의 반대쪽 끝에 나사산이 있는 문자 "J"의 모양을 제공하는 곡선 끝이 있습니다. 볼트의 구부러진 부분은 자재를 고정하기 위한 두 개의 접점을 제공하며  J-볼트의 독특한 모양으로 미리 뚫린 구멍에 쉽게 삽입할 수 있습니다.



J-볼트의 설치는 "J"의 평평한 점을 포함하는 두 개의 미리 뚫린 구멍에 볼트를 배치하는 것을 포함하며 다른 구멍에는 나사산 부분이 있습니다. J-볼트의 설계는 벽을 지면에 고정하거나 빔을 연결하는 데 이상적입니다.



J-볼트의 가장 일반적인 용도는 벽과 지지 빔을 고정하는 데 사용되며. 정원과 공원에서 J-볼트는 벤치와 놀이터 장비를 콘크리트 표면에 고정하는 데 사용됩니다. 산업용으로는 프레스 및 컨베이어 벨트와 같은 기계를 시설 바닥에 고정하는 것이 포함됩니다.







반응형



래그 볼트

래그 볼트 또는 래그 나사에는 육각형 또는 사각형 머리와 나사산 생크가 있으며 육각 볼트와 마찬가지로 래그 볼트의 나사산은 볼트 설계에 따라 섕크의 전체 길이 또는 섕크의 많은 부분을 실행할 수 있습니다.



섕크와 나사산은 래그 볼트를 목재에 쉽게 박을 수 있도록 테이퍼링되어 있고 나사산의 설계는 연결된 재료 사이에 마찰을 일으켜 미끄러짐을 방지하고 연결 강도를 높입니다.



더 큰 크기의 래그 볼트는 더 강력하고 안전한 연결을 형성하는 데 도움이 되며 우수한 표면 그립을 제공합니다. 래그 볼트를 목재에 설치하는 것은 테이퍼 섕크로 인해 쉽기 때문에 큰 조각을 더 빨리 조립할 수 있습니다. 래그 볼트는 설치 시 제거하기 어렵기 때문에 사용할 때 신중한 계획이 필요하다는 점에 유의하는 것이 중요합니다.







반응형

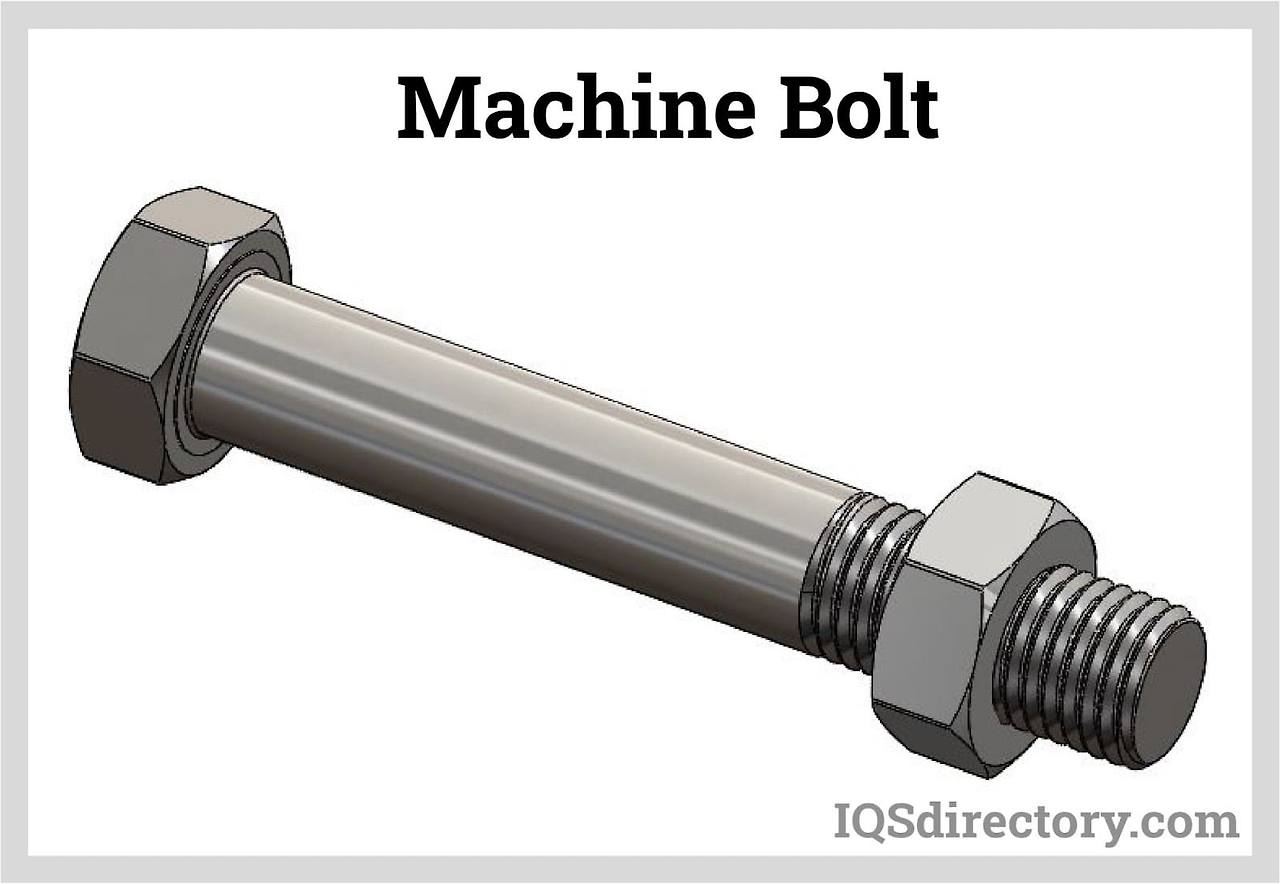

기계 볼트

기계 볼트에는 표준 오른손 나사산이 있는 육각 또는 사각 헤드가 있을 수 있습니다. 6인치 미만의 짧은 길이의 기계 볼트는 완전히 나사산이 있는 반면 6인치 이상의 긴 길이는 볼트 직경의 두 배에 1/2인치를 더한 나사산이 있습니다.



기계 볼트는 너트와 소켓 렌치를 사용하여 슬롯을 풀고 설치되며 탄소강, 스테인리스강 및 청동으로 제조되며 청동 및 스테인리스 스틸 기계 볼트는 부식에 강합니다.



미국에서 가장 많이 사용되는 2, 5 및 8 등급의 기계 볼트에는 여러 등급이 있습니다. 더 높은 등급의 기계 볼트는 인장 강도와 경도가 더 높으며 강력하고 안전한 연결이 필요할 때 사용됩니다. 기계 볼트를 올바르게 사용하려면 조임 부족으로 조이면 조인트 파손이 발생할 수 있으므로 올바른 토크로 조여야 합니다.







반응형





펜타곤® 변조 방지 볼트

펜타 볼트라고도 하는 펜타곤® 변조 방지 볼트는 스테인리스 스틸로 만든 산업용 패스너 유형이며 오각형 모양의 5면 머리를 가지고 있으며 다양한 크기로 제공됩니다. 펜타 볼트의 5면 디자인은 쉽게 쓸어낼 수 있는 파편이나 먼지가 쌓이는 것을 방지하며 지면을 고정하는 데 사용할 때 펜타 볼트는 걸려 넘어지는 위험을 방지하기 위해 움푹 들어가 있습니다.



펜타 볼트는 맨홀 뚜껑, 상수도, 밸브 박스, 미터 박스, 지상 금고, 전기 배선함 및 콘크리트 인클로저와 같은 도시, 도시 및 정부 인프라 애플리케이션에 널리 사용됩니다. 보안 볼트를 풀거나 제거하려면 특별히 설계된 도구가 필요하기 때문에 보안 볼트로 분류됩니다.



펜타 헤드 볼트는 모든 유형에 대해 다양한 크기의 기계 볼트, 와셔 헤드 볼트, 와셔 헤드 캡티브 스타일 및 래그 볼트로 제조됩니다.







반응형



플라우 볼트

플라우 볼트에는 가늘게 한 목과 편평한, 반구형, 볼록한 머리가 있습니다. 플라우 볼트의 목은 섕크와 나사산에 연결될 때 가늘어지는 정사각형이며 볼트의 직경과 크기가 같고 평평하거나 돔형 또는 볼록한 머리에는 80도 테이퍼가 있는 목이 있습니다.



플라우 볼트 헤드의 직경은 0.375인치에서 1인치(9.5mm에서 25.4mm)까지 다양합니다. 현대식 플라우 볼트는 장비 표면과 같은 높이에 맞을 수 있기 때문에 중장비의 구성 요소를 고정하는 데 사용됩니다.







반응형



록 볼트

록 볼트는 바위 표면을 안정시키고 작업자를 보호하기 위해 바위 표면의 뚫린 구멍에 삽입되는 나사산 강철 막대입니다. 일단 설치되면 완전히 그라우트된 록 볼트는 수지 또는 시멘트로 제자리에 그라우트됩니다.

부분적으로 그라우트된 암석 볼트는 뚫린 구멍에 배치되지만 더 적은 그라우트로 고정되어 시간이 덜 걸리고 더 빠릅니다.



록 볼트의 구조에는 나사산 및 자유 끝이 포함되며 자유 끝은 뚫린 구멍에 배치되고 나사산 끝은 벽, 천장 또는 비계와 같은 장비에 고정됩니다. 페이스 플레이트는 너트를 사용하여 록 볼트의 나사산 끝에 부착되어 하중을 분산시키는 데 도움이 됩니다.



록 볼트의 목적은 바위 표면의 하중을 바위 표면의 외부에서 내부로 전달하는 것이며 바위 표면이 움직이거나 느슨해지는 것을 방지하기 위해 바위 면을 함께 엮습니다. 자체 드릴링 록 볼트는 드릴링, 그라우팅 및 앵커링을 결합하고 사전 부착된 페이스 플레이트가 있습니다. 자체 드릴링 록 볼트 외에도 MDX 볼트와 섬유 강화 폴리머 록 볼트가 있습니다.







반응형



섹스 볼트 또는 시카고 볼트

섹스 볼트는 나사산 남성 구성 요소를 덮는 내부 나사산이 있는 배럴 모양의 암 구성 요소가 있는 패스너입니다. 암 구성 요소는 너트 역할을 하며 수 구성 요소와 거의 같은 길이입니다.



두 구성 요소 모두 베어링 표면 역할을 하고 연결 표면을 더 균일하게 만드는 플랜지가 있습니다. 이 볼트는 연마 부품에 민감한 재료를 고정하는 데 이상적이며  종이 바인딩, 헬멧, 난간 시스템, 가구, 놀이터 장비, 간판, 욕실 파티션 및 기타 제품에 사용됩니다.







반응형



숄더 볼트

숄더 볼트는 나사산 부분보다 직경이 크지만 볼트 머리만큼 크지 않은 독특한 형태의 섕크를 가지고 있으며 머리는 육각형 또는 원형일 수 있습니다. 섕크에는 나사산이 구멍에 삽입될 때 안정성을 보장하는 원통형 샤프트로 제자리에 고정되는 나사산이 있습니다. 진동이나 무거운 하중이 있는 응용 분야에 사용됩니다.



숄더 볼트는 높이가 낮기 때문에 기존 볼트가 맞지 않는 좁은 공간에서 사용할 수 있습니다. 숄더 볼트가 완전히 설치되면 원통형 부분이 나사산 너머로 확장되어 회전 베어링, 가이드, 차축, 피봇 포인트 또는 장착 핀을 위한 샤프트 또는 다웰 역할을 합니다. 금형 반쪽을 정확하게 정렬하기 위해 플라스틱 사출 금형에 사용됩니다.







반응형



소켓 헤드 볼트

소켓 헤드 볼트는 육각 렌치를 사용하여 조일 수 있는 육각형 소켓이 있는 배럴 헤드가 있는 원통형입니다. 소켓 헤드 볼트의 머리는 기존 볼트보다 훨씬 작아서 부착 시 움푹 들어갈 수 있으며 숄더 볼트와 마찬가지로 소켓 헤드 볼트는 공간이 제한된 응용 분야에 이상적입니다.



특정 응용 프로그램에서는 볼트의 상단이 고정되는 항목의 표면과 같은 높이가 되도록 접시 구멍으로 움푹 들어가 있습니다. 소켓 헤드 볼트의 사용은 높은 인장, 항복 및 전단 강도 때문이며 머리의 크기가 작기 때문에 작은 접시 구멍에 사용할 수 있습니다.



소켓 헤드 볼트 헤드의 변형에는 돔형 버튼 헤드, 플랜지 헤드, 로우 프로파일 헤드, 자동 잠금 헤드 및 소켓 헤드 볼트의 길이를 통해 구멍이 뚫린 통풍 헤드가 포함되어 유체 및 가스를 배출할 수 있습니다.







반응형



사각 볼트

볼트의 여러 형태와 마찬가지로 사각 헤드 볼트는 4면 또는 6면을 가질 수 있는 고유한 머리의 모양에서 이름을 얻습니다. 대부분의 경우 사각 머리 볼트는 머리가 튀어 나오는 것을 방지하기 위해 접시 모양입니다.



사각 머리 볼트의 생크는 사용되는 용도에 따라 다릅니다. 그들의 실은 섕크 끝에서 시작하여 머리를 향해 뻗어 있으며 나사산의 길이는 볼트의 설계에 따라 다릅니다.



사각 머리 볼트의 사각 머리는 더 많은 표면적을 제공하므로 볼트를 벗기거나 부러뜨리지 않고 더 큰 힘으로 조일 수 있습니다. 이러한 특성으로 인해 장비 및 중장비를 고정하기 위해 토크가 필요한 응용 분야에서 널리 사용되며 구멍을 통해 그들을 안내하는 모양과 팁으로 인해 미리 뚫린 구멍에 쉽게 맞습니다.







반응형



구조용 볼트

구조용 볼트는 구조용 강철 부재를 연결하기 위해 육각 너트와 함께 사용되며 ASTM 표준 A563 및 A194를 충족하도록 제작되며 크기 범위, 내하중, 최소 항복 및 인장 강도에 따라 등급이 매겨집니다.



구조용 볼트는 뛰어난 인장 강도와 안전하고 단단한 조인트 연결을 형성하는 능력 때문에 고강도 볼트로 분류되며 강철 구조물에 필수적인 더 높은 토크를 견딜 수 있습니다.



9등급 육각 캡 나사라고도 하는 SAE 9등급 구조용 볼트는 인장 강도가 180,000PSI인 구조용 볼트의 가장 강력한 형태이며 제조 기계 및 불도저와 같이 무거운 볼트가 필요한 매우 스트레스가 많은 응용 분야에 사용됩니다. 또한 9등급 구조용 볼트는 노란색 크롬산아연으로 만들어져 부식에 강합니다.







반응형



스터드 볼트

스터드 볼트에는 헤드가 없는 완전히 나사산 또는 부분적으로 나사산이 있는 스터드 또는 바가 있습니다. 스터드의 양쪽 끝에 너트가 있어 연결을 단단히 고정할 수 있습니다. 스터드 볼트에는 와셔를 추가하고 특수 용도를 위해 너트를 추가할 수 있으며  고압 배관, 휠 허브 어셈블리 및 파이프 라인 플랜지 연결에 사용됩니다.



스터드 볼트의 길이는 나사산의 한쪽 끝에서 나사산의 다른 쪽 끝까지 측정되며 1/4 인치 증분 길이로 제공됩니다. 일반적으로 휠 허브 어셈블리와 같은 내부 구멍이 있는 부품을 결합하는 데 사용됩니다.







반응형



T-헤드 볼트

T 헤드 볼트에는 "T" 또는 장방형의 모양으로 헤드와 섕크의 구성은 망치처럼 보이며, 이로 인해 T-헤드 볼트에 해머헤드 볼트라는 이름이 붙여졌습니다. 헤드의 뚜렷한 T 모양으로 인해 헤드를 90도 회전하여 제자리에 고정되는 슬롯에 T-헤드 볼트를 사용할 수 있습니다.



T-헤드 볼트의 다양한 구성에는 사각 목, 긴 확장 T, 플랫 헤드 T 및 돔형 T가 있는 볼트가 포함됩니다. T-헤드 볼트의 일반적인 응용 분야는 채널링, 가이드 레일 및 플러시 피팅을 고정하는 것입니다. T자형 헤드는 드릴 스위블 헤드의 T자형에 쉽게 맞습니다.







반응형



탭 볼트

탭 볼트는 육각형 머리와 표준 오른손 나사산이 있는 완전 나사산 볼트이며 포인트는 샤프트 끝의 첫 번째 나사산을 보호하기 위해 모따기되거나 둥글게 처리되어 부품으로의 진입을 용이하게합니다.



다양한 응용 분야의 요구 사항을 충족하기 위해 다양한 길이로 제공되며 탭 볼트를 올바르게 사용하려면 너트와 와셔를 볼트의 생크에 놓을 수 있도록 미리 뚫린 구멍으로 충분히 확장되어야 합니다.



탭 볼트의 나사산은 제조업체에 따라 다르며 나사산의 표준 길이는 섕크 직경의 두 배이며 일반적으로 와셔와 육각 너트와 함께 설치되고 부식성 환경에서 사용되는 스테인리스 스틸 탭 볼트가 있는 스테인리스 및 경화 강철로 만들어집니다. 탭 볼트는 풀리의 장력을 조정하고 모터를 부착하는 데 사용됩니다.







반응형



토글 볼트

버터플라이 앵커로 알려진 토글 볼트는 브래킷과 선반을 단단히 고정하도록 설계된 무게 지지 볼트입니다. 완전히 나사산이 있는 볼트와 금속 날개 토글로 구성된 두 부분으로 구성된 어셈블리입니다. 토글 볼트의 설치 과정에는 날개를 제거하고 볼트에 고정할 항목을 배치하는 작업이 포함됩니다.



토글 볼트의 두 가지 기본 유형은 표준과 스프링이며  토글 볼트 버전의 차이점은 날개 디자인입니다. 표준 토글 볼트의 금속 날개는 볼트가 미리 뚫린 구멍에 삽입될 때 볼트의 나사산과 샤프트에 대해 접힙니다. 스프링 토글 볼트에는 날개가 있는 너트처럼 보이는 앵커가 있고 앵커가 설치되면 앵커가 미리 뚫린 구멍에 먼저 배치됩니다. 볼트를 앵커에 나사로 고정하면 날개가 벽 내부에서 확장됩니다.







반응형

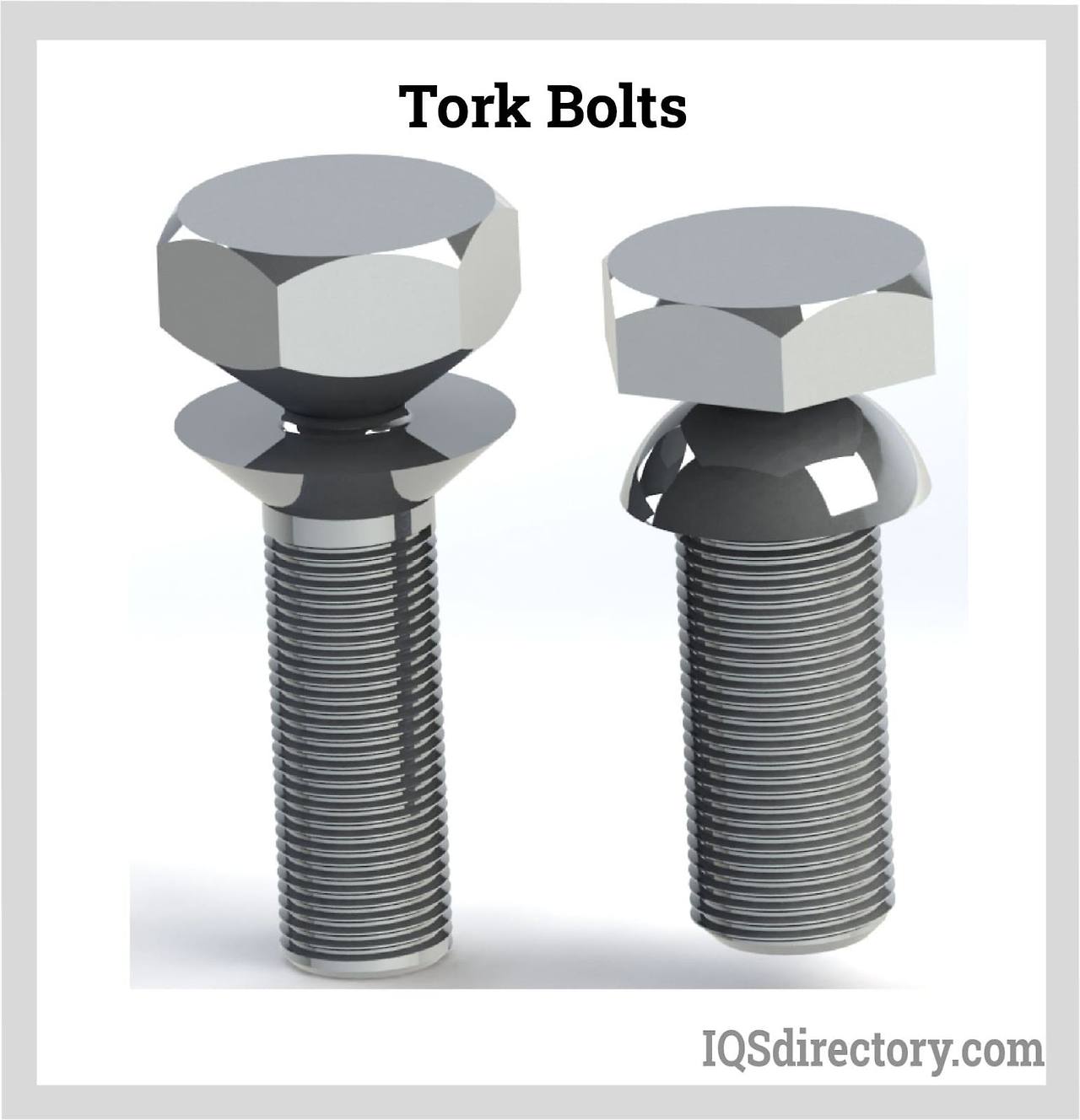

토크 볼트

전단 볼트 또는 분리 볼트라고도 하는 토크 볼트는 평평하거나 접시머리 및 버튼 헤드와 함께 제공되는 독특한 유형의 보안 볼트입니다. 토크 볼트의 구조는 하나의 헤드가 분리 커넥터로 다른 헤드 위에 배치되어 있기 때문에 다른 형태의 볼트와 다릅니다. 상부 헤드는 육각형으로 되어 있어 기존 렌치를 사용하여 쉽게 설치할 수 있습니다.



토크 볼트를 사용하면 육각 헤드가 헤드의 최대 토크에 도달하면 깎이거나 끊어지도록 설계되었습니다. 이 구성은 볼트를 영구적으로 배치하여 기존 공구를 사용하여 제거하기 어렵게 만듭니다. 렌치가 볼트에서 헤드를 분리하면 뒤에 남겨진 볼트를 더 이상 잡을 수 없어 볼트가 매우 안전해집니다.



토크 볼트를 설치하는 데 특별한 도구가 필요하지 않기 때문에 다른 형태의 볼트를 사용하여 변조에 취약할 수 있는 제품, 장비 또는 구성 요소를 부착하기 위한 쉬운 솔루션입니다. 그 목적은 무단 재배치, 변조 또는 간섭으로부터 보안 항목을 보호하는 것입니다.







반응형



트랙 볼트

트랙 볼트는 가장 일반적인 형태가 둥근 얼굴과 두 개의 구멍, 상단에 하나의 구멍과 하단에 하나가있는 타원형 머리인 원형 또는 원형 머리를 가지고 있습니다. 볼트 머리의 구멍은 볼트를 트랙이나 장비에 부착하는 데 사용됩니다. 트랙 볼트는 볼트의 디자인에 따라 다양한 형태를 취하는 원형 또는 사각 목을 가지고 있습니다.



트랙 볼트의 주요 용도는 트랙, 철도 신호, 인도교 및 트랙사이드 장비를 연결하는 것이며 고속철도 교통량이 있는 스트레스가 많은 조건을 견디도록 만들어졌으며 조건의 극심한 마모로 인해 내구성이 필요합니다.



고강도 트랙 볼트는 제조되는 응용 분야의 특성으로 인해 고강도 강철로 만들어집니다. 강도 등급이 8.8에서 10.9 사이인 대형 볼트이며 10.9가 가장 일반적입니다. 트랙 볼트의 무게는 2파운드(0.907kg)가 넘고 길이는 거의 6인치(15cm)입니다.







반응형



U-볼트

U-볼트는 볼트의 각 암 끝에 나사산이 있는 "U" 모양의 볼트입니다. 볼트 사용에 필요한 강도에 따라 다양한 유형의 금속으로 만들어지며 강철, 스테인리스 스틸, 구리 및 황동이 가장 일반적인 금속입니다. U-볼트의 크기는 볼트의 암 사이의 거리와 끝에서 끝까지 길이에 따라 결정됩니다.



U-볼트의 일반적인 용도는 파이프를 쉬거나, 안내하거나, 유지하기 위해 배관을 지원하는 것입니다. U-볼트의 크기와 두께는 다양한 크기의 파이프에 맞도록 설계되었고 비파지형 U-볼트는 가장 일반적인 형태이며 배관의 축 방향 이동을 제한하지 않습니다.
