전기 커넥터 용어 정리

1. 커넥터란?

전기 커넥터는 전자 회로를 연결하는 장치이며 전기 장치의 조립, 설치 및 전원 공급에 사용됩니다. 커넥터는 산업 기계, 소비자 가전, 통신, 가전 및 상업용 가전 제품에 사용되는 모든 전자 장비의 중요한 구성 요소입니다. 이러한 장치는 종종 간과되지만 모든 전자 제품을 기능적이고 완벽하게 만듭니다. 대부분의 커넥터는 임시 또는 탈착식이며 일부는 영구 전기 조인트로 사용됩니다.



전기 커넥터의 두 가지 주요 구성 요소는 플러그 또는 콘센트라고도 하는 접점과 하우징입니다. 하우징은 단자를 고정하고 연결의 안정성을 보장합니다. 단자를 다른 전자 부품과 분리하고 단락을 방지합니다. 플러그와 콘센트는 요소와 환경으로부터 단자를 보호하며 성형 플라스틱 또는 세라믹과 같은 절연 재료로 만들어집니다.



커넥터의 사용 방법에 따라 커넥터에 추가 부품을 추가할 수 있습니다. 키 커넥터는 특정 방향으로만 삽입할 수 있습니다. 커넥터에 잠금 장치를 배치하여 잠금 장치가 풀리는 것을 방지할 수 있으며 밀봉된 커넥터는 수중에서 사용할 수 있습니다



커넥터 단자는 회로 간에 전류가 흐르는 연속 경로를 제공하는 핀입니다. 황동, 인청동, 베릴륨 구리 및 고구리 합금과 같은 전기 전도성 재료로 만들어집니다.





반응형



2. 커넥터 관련 용어

커넥터의 특성과 사양을 설명하는 데 사용되는 용어는 다음과 같습니다.



1)  커넥터 플러그

커넥터는 일반적으로 쌍으로 발견되며 각 절반에는 암수 지정이 있습니다. 수 구성 요소는 플러그라고 하고 암 구성 요소는 잭 또는 소켓이라고 합니다. 잭에는 단자를 포함하고 전선, 케이블 또는 장치에 연결되는 오목한 구멍(소켓 구멍)이 있습니다. 플러그의 단자는 연결을 활성화하기 위해 잭의 슬롯에 삽입됩니다.







반응형



2) 키잉

대부분의 커넥터는 전하가 극성을 나타내기 때문에 한 방향으로만 연결할 수 있습니다. 키잉은 잘못된 결합 방향을 방지하는 전자 커넥터의 기능을 가지며 키홈은 위험하고 호환되지 않는 연결로 인한 핀의 기계적 및 전기적 손상을 방지합니다. 또한 커넥터가 잘못된 각도로 연결되거나 잘못된 소켓에 꽂히는 것을 방지할 수 있습니다. 키홈은 대칭 커넥터를 처리하는 데 도움이 됩니다.







반응형



3) 잠금 장치

잠금 메커니즘은 결합 중에 커넥터를 제자리에 고정합니다. 커넥터가 부딪히거나 충격을 받을 때 변위되는 것을 방지합니다. 작동 중 커넥터가 우발적으로 분리되어 전자 장치가 손상되는 것을 방지합니다.



전자 커넥터에는 푸시풀 커넥터, 베이요넷 커플링 및 가는 나사 나사 커플링을 포함하여 다양한 유형의 잠금 메커니즘이 있습니다.



4) 접점 수

접점의 수는 전기적 연결을 만드는 전도성 요소의 수를 나타냅니다.



5) 접점 피치

접점 피치 또는 피치는 일반적으로 밀리미터 단위로 측정되는 인접 핀의 중심 간 거리를 나타냅니다. 핀이 배열로 정렬되면 행과 열 사이의 피치가 다를 수 있습니다. 접점 피치는 커넥터의 호환성에 영향을 미칩니다.

피치가 클수록 커넥터 영역당 단자가 적어 전기 아크 현상이 줄어듭니다. 전기 아크는 전류가 한 핀에서 다른 핀으로 점프할 때, 특히 핀이 서로 너무 가까울 때 발생합니다.







반응형



6) 핀 번호

전기 커넥터의 각 핀은 직렬화되어 있습니다. 번호는 표준에서 지정한 시퀀스에 따라 특정 핀에 할당됩니다. 집적 회로에서 핀은 시계 반대 방향으로 번호가 매겨집니다.







반응형



7) 마운트

마운트는 전자 커넥터를 전기 장치에 배치하거나 장착하는 방법을 나타냅니다. 실장 유형은 기판 실장(스루홀 실장, 표면 실장, 에지 실장), 패널 실장 및 케이블 실장입니다.

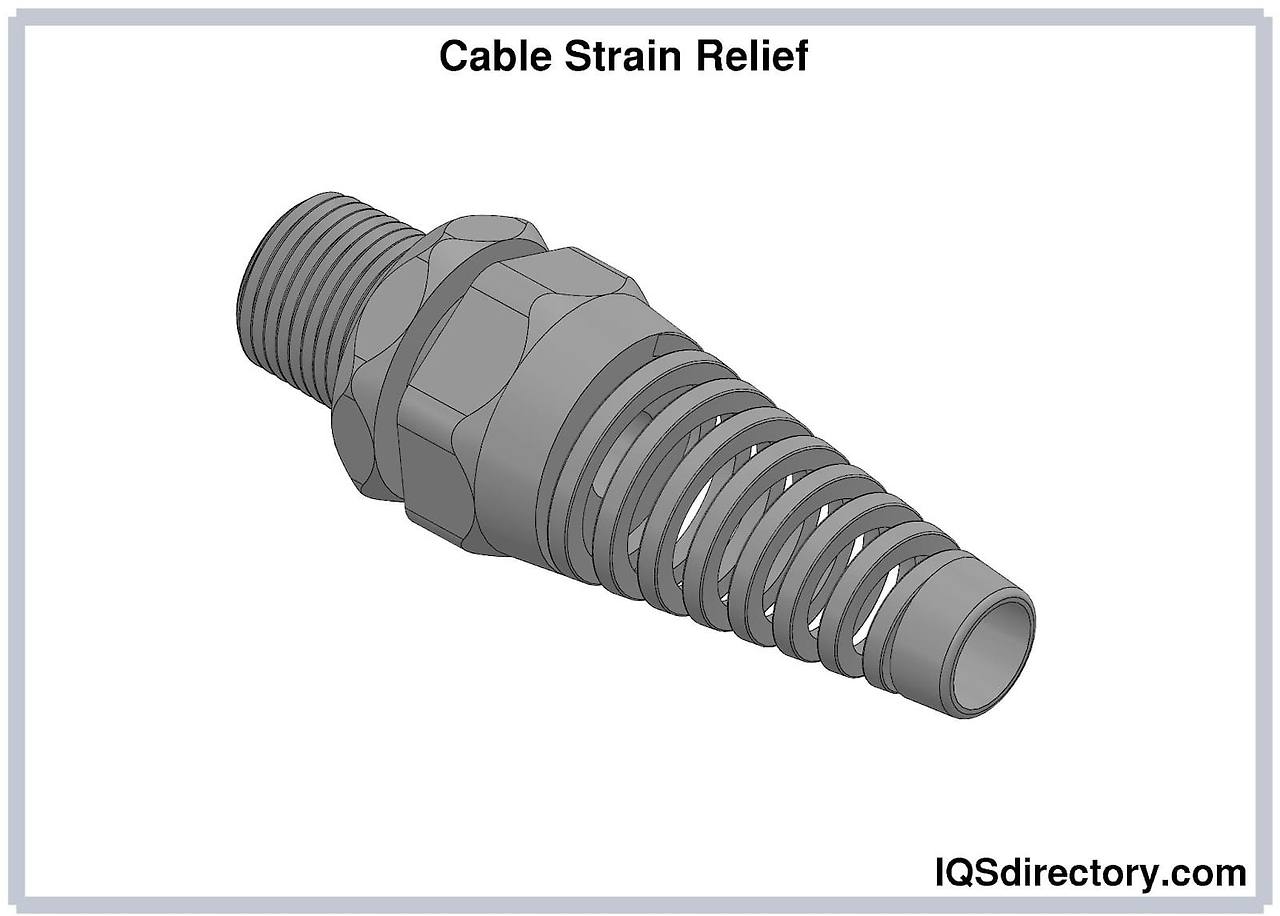

8) 스트레인 릴리프

스트레인 릴리프는 전자 커넥터에 작용하는 힘을 분산시켜 커넥터의 응력과 손상을 방지하고 기계적으로 안정적으로 만드는 피팅 또는 부싱입니다.
