전기 커넥터의 종류

1. 기판 간 커넥터

기판 간 커넥터는 케이블을 사용하지 않고 두 개의 인쇄 회로 기판(PCB)을 연결하는 커넥터 그룹입니다. 이 커넥터는 암수 부재로 구성되며 스루홀 기술 또는 표면 실장 기술을 통해 PCB로 조립됩니다. PCB는 수직 또는 병렬 구성으로 연결할 수 있습니다.



메자닌 커넥터는 적층 구성으로 PCB를 연결하는 반면, 에지 커넥터는 단면 또는 양면 PCB의 에지를 결합합니다.







반응형



2) 박스 헤더 커넥터

보드-투-보드 커넥터는 헤더 유형에 따라 분류됩니다. 박스 헤더에서 터미널은 헤더로 둘러싸여 있으며 핀 헤더에서는 단자가 노출됩니다.









반응형



3) 백플레인 커넥터

백플레인은 한 PCB의 핀이 다른 PCB의 동일한 상대 핀에 연결되도록 여러 PCB를 연결하는 백본 구조로 사용됩니다. 컴퓨터 및 통신 장치에서 구성 요소 간의 데이터 전송을 허용하는 데 널리 사용됩니다.









반응형



4) 파워 커넥터

전원 커넥터는 전류가 전원 커넥터를 통과하여 장치에 전원을 공급할 수 있도록 하는 커넥터입니다. 직류(DC) 또는 교류(AC)를 전달합니다. 전원 커넥터의 일반적인 유형은 다음과 같습니다.



배럴 커넥터

동축 전원 커넥터라고도 하는 배럴 커넥터는 전자 장치를 외부 전원에 연결합니다. 저전압 DC는 벽걸이 형 어댑터에서 얻어져 배럴 커넥터를 통해 전자 장치로 전송됩니다. 이 커넥터는 소비자 가전 제품에 널리 사용되며 표준 직경과 길이로 제공됩니다.



배럴 플러그는 절연체로 분리된 동심원 금속 슬리브로 구성되며 내부 슬리브는 배럴 잭 핀을 수용합니다. 배럴 잭은 PCB 장착, 패널 장착 또는 케이블 장착일 수 있습니다. 캔틸레버 스프링이 잭 내부에 장착되어 있으며 내부 슬리브가 핀에 닿도록 플러그의 외부 슬리브를 밀어냅니다.







반응형





Molex 커넥터

Molex 커넥터는 1950년대 후반 Molex Connector 회사에서 개발하고 특허를 받았으며 일반적으로 컴퓨터 드라이브 및 장치에 전원을 공급하는 데 사용됩니다. 원통형 스프링 금속 소켓에 맞는 원통형 스프링 금속 핀으로 구성됩니다.



Molex 커넥터에는 일반적으로 2-24개의 접점이 있으며, 1열 또는 2열로 배열되어 있으며, 적절한 플러깅 방향을 보장하기 위해 키가 있습니다. 핀과 소켓은 플라스틱 하우징에 고정되어 있습니다.







반응형





IEC 커넥터

IEC 커넥터는 IEC 표준을 충족하는 커넥터 범주입니다. IEC 60320은 정격 전압이 250V이고 정격 전류가 16A인 전기 장비에 전원 공급 장치 코드를 연결하기 위한 구성 요소를 지정하는 표준입니다. 정격 전류, 온도 정격, 치수 및 단자 수에 따라 달라지는 다양한 유형의 표준화된 IEC 커넥터가 있습니다.



IEC 커넥터의 구성 요소는 커넥터(수 구성 요소)와 입구(암 구성 요소)로 구성된 쌍으로 제공됩니다. 각 IEC 구성 요소는 접두사 "C"와 숫자로 식별됩니다. IEC 커넥터 구성 요소의 예로는 3개의 컨덕터, 10A의 정격 전류, 700°C의 최대 온도 정격이 있는 C13 커넥터 및 C14 인렛이 있습니다.







반응형





NEMA 커넥터

NEMA 커넥터는 NEMA(National Electrical Manufacturers Association)에서 설정한 표준을 준수하는 전원 플러그 및 콘센트 범주입니다. NEMA 표준은 북미에서 널리 퍼져 있으며 일부 국가에서는 이러한 표준에 적응합니다.



NEMA 커넥터의 구성 요소에는 기능을 나타내는 고유한 코딩 시스템이 있습니다. 첫 번째 식별자는 잠금 메커니즘을 나타냅니다. NEMA 코드가 문자 "L"로 시작하는 경우 NEMA 구성 요소는 트위스트 잠금입니다. 그렇지 않고 첫 번째 식별자가 비어 있으면 NEMA 구성요소가 잠기지 않음을 의미합니다.



두 번째 식별자는 NEMA 유형을 나타내는 하이픈 앞의 숫자입니다. NEMA 유형은 극(전류 전달 단자)의 수, 연결된 전선의 수, 정격 전압 등을 나타냅니다. 세 번째 식별자는 하이픈 뒤의 숫자로, 전류 정격을 암페어 단위로 나타냅니다. 마지막으로 네 번째 식별자는 문자 지정입니다: "P"는 플러그, "R"은 콘센트입니다.



NEMA 커넥터는 비잠금 또는 트위스트 잠금일 수 있습니다. 비잠금 NEMA 커넥터는 플러그에 직선 블레이드를 사용하여 해당 콘센트에 쉽게 연결하거나 분리할 수 있습니다. 트위스트 잠금 NEMA 커넥터는 플러그에 회전하고 제자리에 고정할 수 있는 곡선형 블레이드를 사용하여 커넥터가 우발적으로 분리되지 않도록 보호합니다. 트위스트 잠금 NEMA 커넥터는 산업 및 상업용 장비에 이상적입니다.







반응형



5) 터미널 블록

단자대는 두 개 이상의 전선을 함께 고정하거나 종단하는 모듈식 절연 블록입니다. 긴 스트립으로 배열된 여러 터미널을 함께 연결합니다. 단자대 내부에는 전도성 금속 스트립이 있어 결합된 단자 사이에 전기 전도가 허용되고 클램핑 시스템은 단자 와이어를 전도성 금속 스트립에 고정합니다. 와이어 방향은 수평, 수직 또는 450도 경사일 수 있습니다. 단자대는 패널 또는 DIN 레일에 장착할 수 있습니다.







반응형





스크류 터미널 블록

단자대 내부의 나사가 와이어와 스트립을 함께 누릅니다. 스크류 단자대는 가장 일반적인 단자대이며 다양한 전선 크기를 수용할 수 있습니다.







스프링 클램프 단자대

스프링 힘은 와이어를 스트립에 부착하는 데 사용됩니다. 스프링 클램프 단자대는 작은 전선을 클램핑하는 데 적합합니다.







반응형

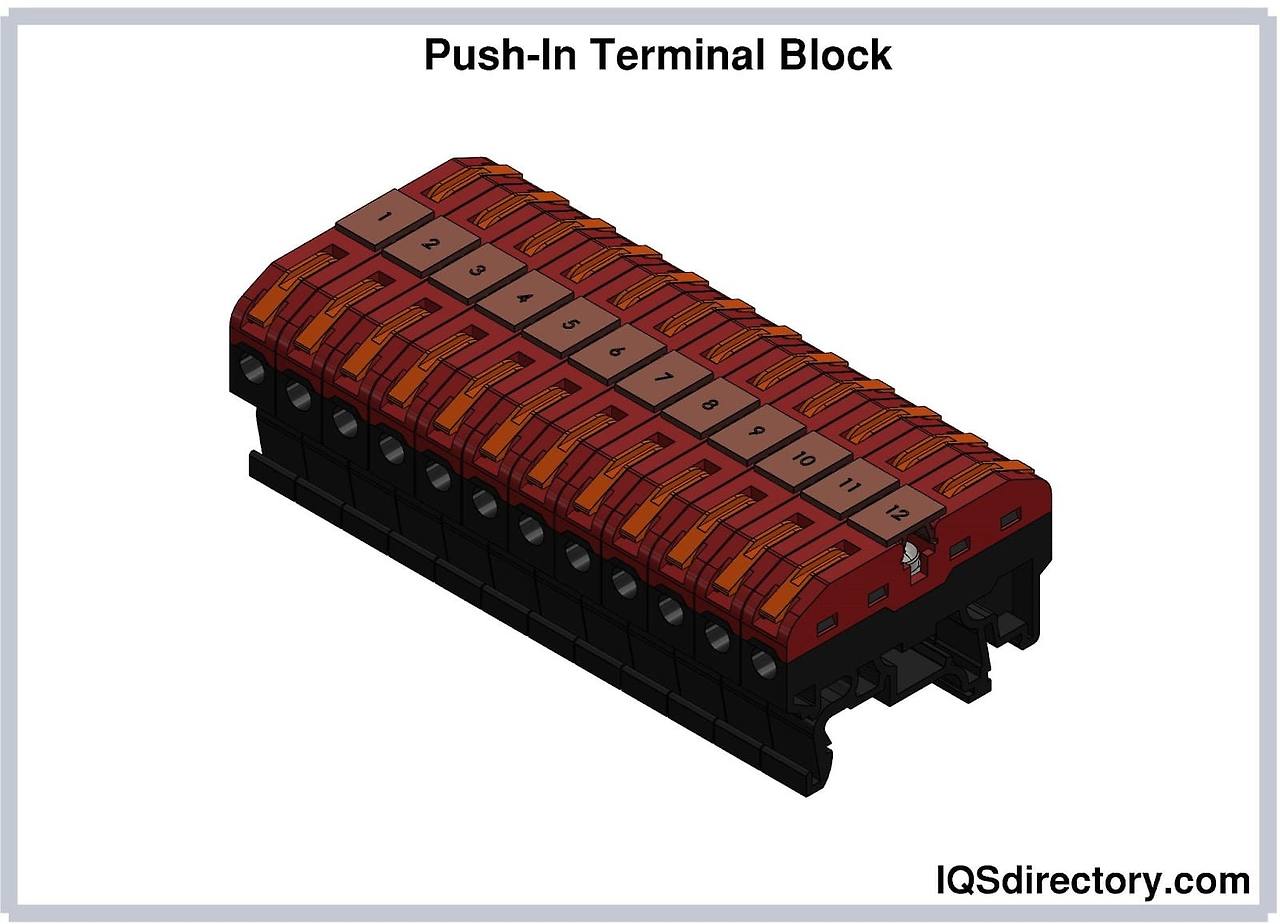

푸쉬-인 단자대

페룰은 전선 또는 도체의 끝에 설치되며 와이어를 블록에 삽입하기만 하면 와이어를 연결할 수 있습니다. 그들은 절연되거나 절연되지 않을 수 있습니다.







배리어 터미널 블록

스페이드 또는 링 단자는 전선 끝에 부착되며 와이어는 볼트와 너트로 단자에 고정됩니다. 배리어 단자대는 전선 연결부의 풀림을 방지하기 위해 진동이 심한 환경에서 사용됩니다.







반응형





USB 커넥터

USB는 Universal Serial Bus의 약자로 데이터 전송 및 전자 장치에 전원을 공급하는 데 사용되는 표준 커넥터이며 스마트 폰, 컴퓨터 및 기타 소비자 전자 장치에 사용됩니다.



USB 커넥터는 USB 포트(암 구성 요소)에 연결된 USB 커넥터(수 구성 요소)로 구성됩니다. 4개 이상의 접점이 있으며 차폐되어 플라스틱 성형 스트레인 릴리프에 보관됩니다. 또한 키잉 메커니즘 역할을 하는 비대칭 구조(USB-C 제외)를 가지고 있습니다.



USB에는 USB 1.0, USB 1.1, USB 2.0, USB 3.0, USB 3.1 및 USB 3.2의 6가지 버전이 있습니다. 최신 버전은 전송 속도가 가장 빠릅니다. 일부 USB 커넥터는 이전 버전의 USB 포트와 함께 사용할 수 있습니다(이전 버전과의 호환성).



USB 커넥터는 콘센트와 크기에 따라 분류할 수도 있습니다.

• USB-A 암은 주변 장치가 연결된 컴퓨터, 허브 또는 장치에서 볼 수 있는 호스트 커넥터 유형입니다. USB 연장 케이블의 한쪽 끝에는 암 A 커넥터가 있고 다른 쪽 끝에는 수 A 커넥터가 있을 수 있습니다.
• USB-A 수 커넥터는 키보드와 마우스에 사용되며 USB-A 수 커넥터로 종단된 내장 케이블이 있습니다. 보드에 장착할 수 있으며 USB 메모리 스틱에 사용됩니다.
• USB-B 암 커넥터는 부피가 크며 크기가 중요하지 않은 애플리케이션에 사용됩니다. 선호되는 탈착식 커넥터입니다
• USB-B 수컷은 케이블 끝에 있습니다.
• USB-Mini 암은 MP3 플레이어, 구형 휴대폰 및 외장 하드 드라이브에서 표면 실장 커넥터로 사용됩니다. USB-Micro 커넥터로 대체되고 있습니다.
• USB-Micro 커넥터는 크기가 크게 줄어들고 저속 신호를 위한 다섯 번째 핀이 있어 USB-OTG 애플리케이션에 사용할 수 있습니다.







반응형





6) 오디오 및 비디오 커넥터 유형

오디오 커넥터 및 비디오 커넥터는 오디오 및 비디오 신호를 전송하는 데 사용되는 광범위한 종류의 전자 커넥터입니다. 이 커넥터는 아날로그 또는 디지털 신호를 전달합니다. 이 커넥터는 또한 수(플러그) 및 암(잭) 구성 요소로 구성됩니다.



오디오 커넥터의 신호 시스템은 모노포닉(단일 오디오 채널) 또는 스테레오포닉(다중 오디오 채널)일 수 있습니다.

오디오 및 비디오 커넥터의 유형에는 다음이 포함되지만 이에 국한되지는 않습니다.



전화기 커넥터는 팁(T), 링(R) 및 슬리브(S)와 같은 동축 접점으로 구성됩니다. 이러한 커넥터는 일반적으로 이러한 접점을 결합하여 3-5개의 접점을 갖으며 전화, 헤드폰, 스피커 및 기타 오디오 장치에 널리 사용됩니다.







반응형





DIN 커넥터는 원래 DIN(Deutsches Institut für Normung)에서 표준화한 커넥터이며 아날로그 오디오 신호를 전송합니다. 이 커넥터는 전도성 링 내부에 3개 이상의 금속 핀으로 구성됩니다. 플러그와 잭에는 결합 방향을 제한하는 노치가 있습니다. mini-DIN은 표준 DIN 커넥터의 변형입니다.

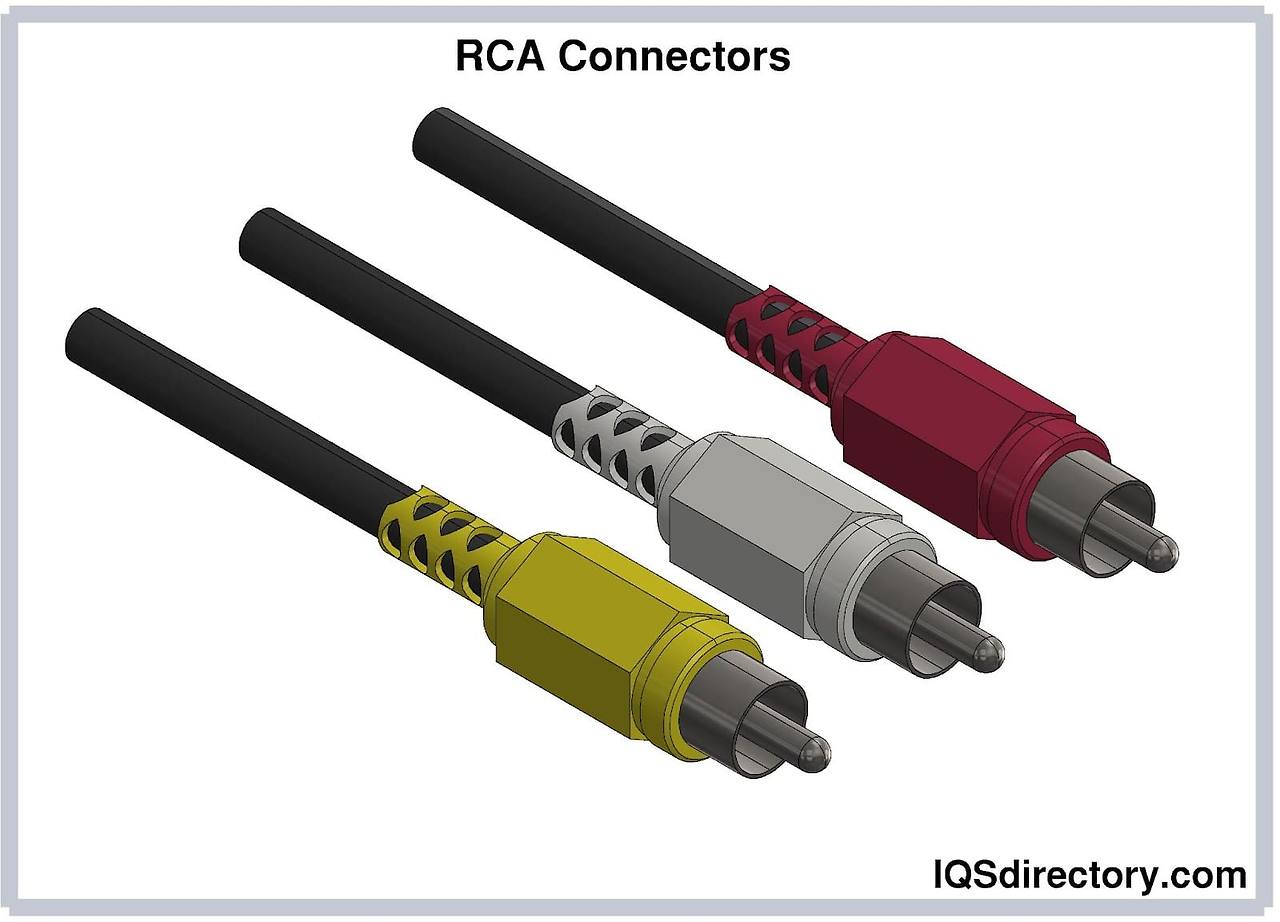

RCA 커넥터는 스테레오 오디오 및 비디오 신호를 전달하는 커넥터이며 외부 도체와 중앙 또는 내부 도체(핀)로 구성됩니다. 이러한 커넥터는 컴포지트 비디오의 경우 노란색, 스테레오 오디오의 경우 빨간색과 흰색으로 구분되는 경우가 많습니다.







반응형

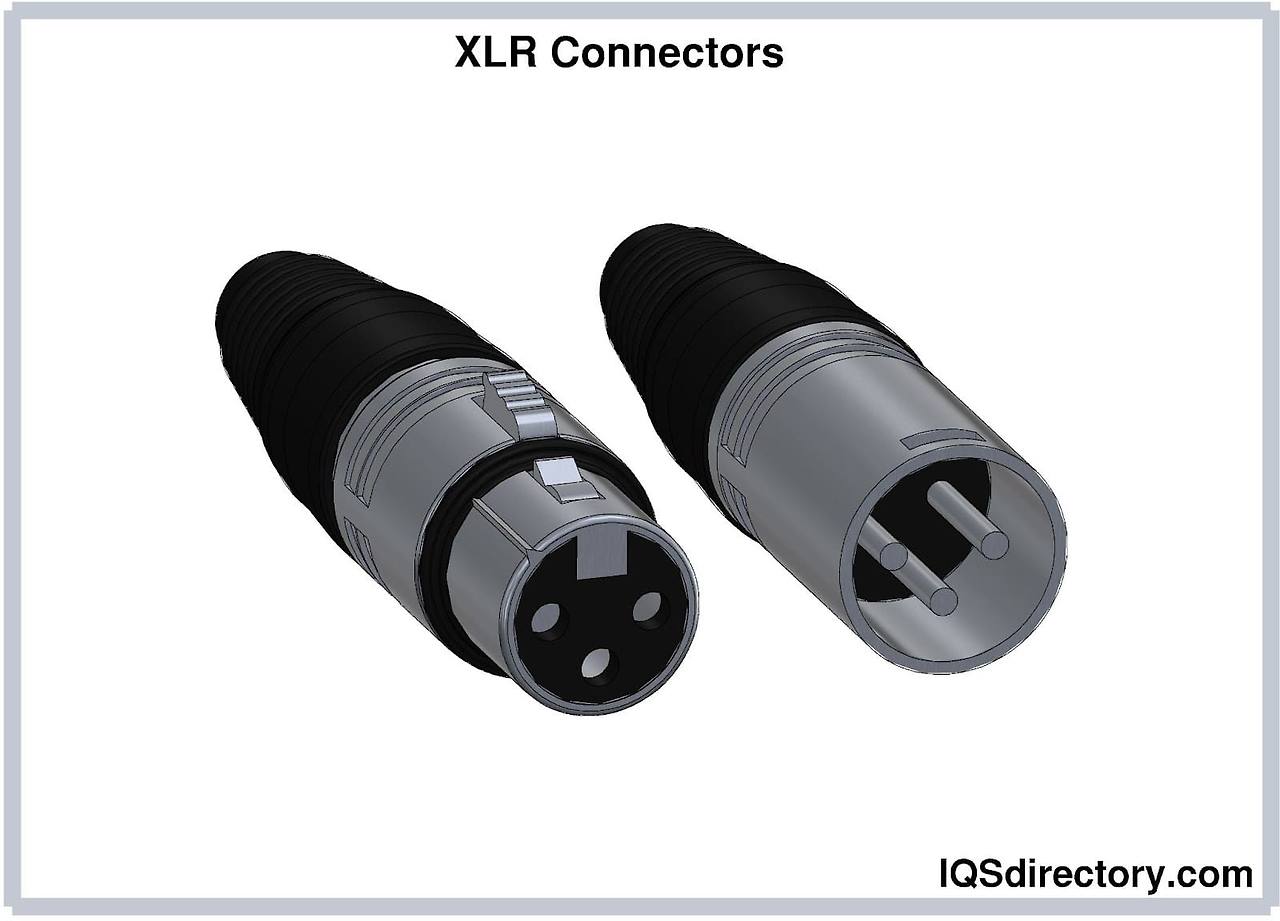

XLR 커넥터는 전문 오디오, 비디오 및 조명 장비에 널리 사용되는 커넥터입니다. 3개에서 7개의 핀이 있는 원형 커넥터입니다. 또한 키 메커니즘 역할을 하는 노치가 포함되어 있습니다.

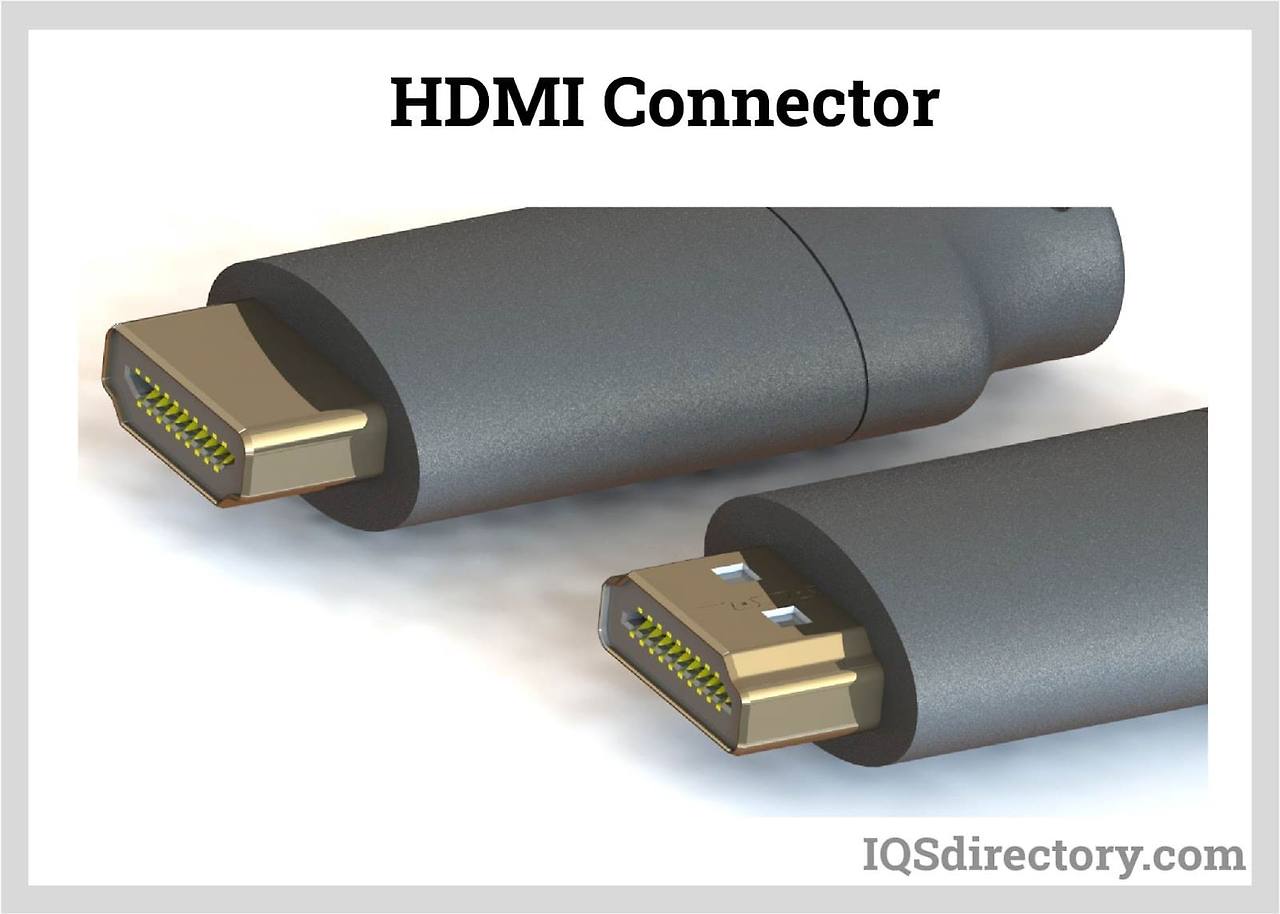

HDMI 커넥터 또는 고화질 멀티미디어 인터페이스 커넥터는 최신 홈 엔터테인먼트 장치, 프로젝터, 컴퓨터 모니터 및 디지털 오디오 장치에 사용됩니다. 이 커넥터는 TMDS(Transition-Minimized Differential Signaling) 기술을 사용하여 많은 양의 디지털 데이터를 전송합니다. HDMI 커넥터의 표준 유형에는 표준(A형), 듀얼 링크(B형), 미니(C형), 마이크로(D형) 및 자동차 연결 시스템(E형) HDMI 커넥터가 포함됩니다.







반응형







DisplayPort(DP) 커넥터는 오디오 및 비디오 소스를 디스플레이 장치에 연결하는 데 사용됩니다. 고화질 그래픽 디스플레이에 사용되며 컴퓨터에서 더 일반적입니다.

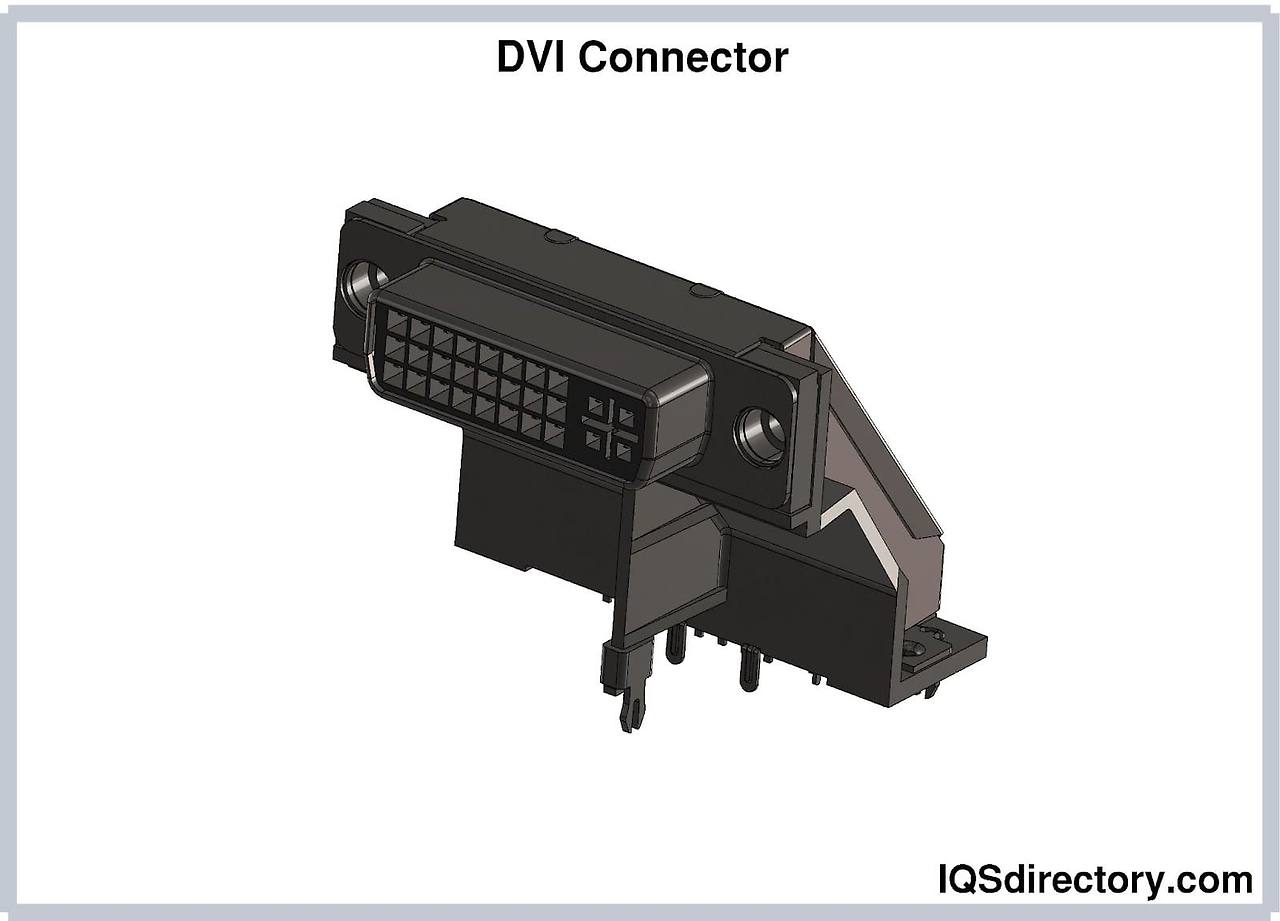

DVI 커넥터 또는 디지털 비주얼 인터페이스 커넥터는 아날로그 및 디지털 비디오 신호를 전송합니다. 이 커넥터는 TMDS 기술도 사용합니다.







반응형





VGA 커넥터에는 사다리꼴 하우징 내부에 3 열로 배열 된 15 개의 핀이 있습니다. 아날로그 비디오 신호를 전달하도록 설계되었습니다. 1987년 IBM에서 개발했습니다.
