단선케이블과 연선케이블 차이점

와이어 하네스 및 케이블 어셈블리는 다른 전기 장치 중에서 단선 및 연선을 자주 사용합니다. 연선은 여러 개의 얇은 전선이 함께 꼬여 묶음을 형성하는 반면 단선에는 단단한 코어가 있습니다. 각각에는 고유한 장점이 있으며 주어진 응용 프로그램에 가장 적합한 옵션은 프로젝트의 세부 사항에 따라 다릅니다.









반응형





1. 연선이란?

연선은 번들로 제공되기 때문에 더 유연하고 복잡하며 섬세합니다. 회로 기판, 스피커 케이블, 전자 기기 등과 같은 전기 부품을 연결하기 위해 굽힘 및 비틀림이 필요할 때 내부에서 잘 작동합니다. 예를 들어, 연선은 자동차 문에서 지속적으로 구부러지기 때문에 자동차 문에 가장 잘 사용됩니다.

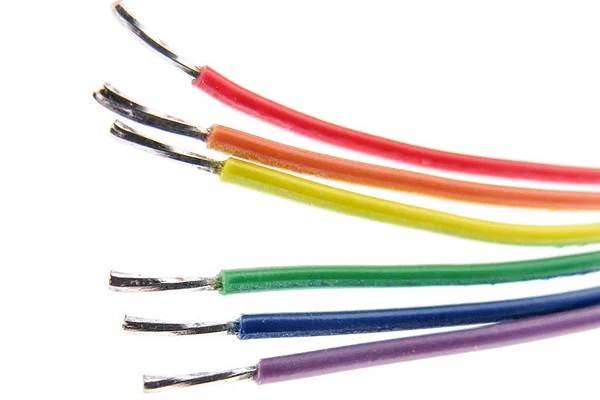

연선케이블





반응형



2. 단선이란?

단선은 더 내구성이 있고 무겁고 부식에 강하고 견고하며 빈번하지만 약간의 움직임을 견딜 수 있습니다. 건물 구조를 통한 송전은 고전류, 작은 움직임 및 오래 지속되는 내구성이 필요하기 때문에 단선에 적합합니다.



단선케이블





반응형

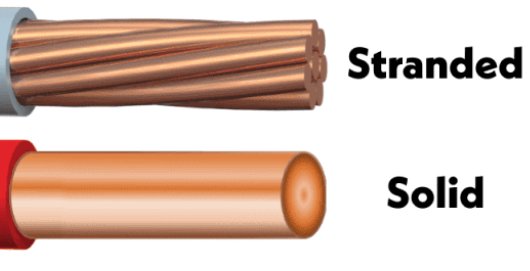

3. 단선과 연선의 차이점

연선과 단선을 비교할 때 두 가지 뚜렷하게 다른 유형의 전선의 장점과 단점을 조사해야 합니다. 옵션은 전선의 고유한 특성이 예상 사용 및 프로젝트 요구 사항과 어떻게 관련되는지에 따라 비교를 통해 줄어듭니다.



먼저 내후성, 탄성 및 분할 또는 절단 표준에 대한 내성이 응용 분야에 적용되는지 여부를 결정해야 합니다. 그런 다음 이러한 요구 사항을 가장 잘 충족하는 전선을 결정하십시오.



단선과 연선의 주요 차이점은 다음과 같습니다.

• 연선과 단선의 전류 용량: 단선의 두께가 클수록 소실을 위한 표면적이 줄어듭니다. 연선에서 얇은 전선은 개별 가닥으로 인해 에어 갭과 더 큰 표면적을 가지므로 손실이 증가합니다. 단선은 주거용 배선을 위해 단선과 연선 중에서 결정할 때 더 큰 전류 용량을 제공합니다.
• 라우팅: 연선은 단선보다 더 유연하고 구부릴 수 있어 장애물 주위로 더 쉽게 라우팅할 수 있습니다.
• 유연성: 가닥이 있는 와이어는 더 유연하며 끊어지지 않고 더 큰 굴곡과 진동을 견딜 수 있습니다. 움직임이나 진동이 많은 상황에서는 연선보다 단선을 더 자주 교체해야 할 수 있습니다.
• 비용: 단선은 생산 비용이 훨씬 낮기 때문에 연선보다 비용 효율적입니다.
• 생산 용이성: 단선은 본질적으로 단일 코어이기 때문에 만들기가 훨씬 쉽습니다. 연선을 형성하기 위해 더 얇은 와이어를 함께 꼬는 더 어려운 생산 절차가 필요합니다.
• 거리: 단선은 전류 손실이 적기 때문에 장거리에 선호됩니다. 길이가 짧을수록 연선에서 좋은 성능을 볼 수 있습니다.
• 우월성: 연선과 단선 사이에서 결정할 때 확실한 승자는 없습니다. 모든 선택은 특별한 상황에서 고유한 이점을 제공합니다.







반응형





4. 단선 및 연선의 성능

단선은 두 전선의 직경이 같으면 연선보다 더 많은 전류를 전달합니다. 이는 연선의 도체 가닥 사이에 존재하는 에어 갭 때문에 단면적이 단선보다 커집니다. 이 때문에 전기 기술자는 의도한 애플리케이션에 필요한 전선 게이지와 전류용량에 따라 올바른 전선 크기를 선택해야 합니다.



주파수가 있는 AC 전류의 또 다른 발생은 전류가 전체 도체가 아닌 도체의 외부 표면에 흐를 때 표피 효과입니다. 고전력 전송의 경우 연선을 사용합니다. 단, 주파수가 6/50Hz인 가정용 배선에 사용되는 구리선(최대 60mm)의 경우 표피 깊이를 무시할 수 있습니다.
