PNP와 NPN 센서의 차이점

1. 입력 신호의 종류

PLC에 대한 입력과 PLC로부터의 출력은 프로세스를 모니터링하고 제어하는 데 필요합니다. 입력과 출력은 모두 논리형과 연속형의 두 가지 기본 유형으로 분류할 수 있습니다.



전구의 예를 들어보면 켜거나 끌 수만 있는 경우 논리적 제어입니다. 조명을 다른 수준으로 어둡게 할 수 있으면 연속적입니다. 연속 값은 더 직관적으로 보이지만 논리 값은 더 확실성을 허용하고 제어를 단순화하기 때문에 선호됩니다.

결과적으로, 대부분의 제어 애플리케이션은 대부분의 애플리케이션에 논리 입력 및 출력을 사용합니다.



입력은 물리적 현상을 전기 신호로 변환하는 센서에서 나옵니다.

• 근접 스위치 – 인덕턴스, 커패시턴스 또는 조명을 사용하여 물체를 논리적으로 감지합니다.
• 스위치 – 기계적 메커니즘은 논리적 신호에 대해 전기 접점을 열거나 닫습니다.
• 전위차계 – 저항을 사용하여 각도 위치를 지속적으로 측정합니다.
• LVDT (linear variable differential transformer) – 선형 변위를 측정합니다





반응형





2. PNP와 NPN 센서의 차이점

두 가지 유형의 근접 스위치(PNP – NPN)가 있습니다.

전기적으로 PNP 유형의 근접 스위치는 센서의 전류를 (+) 전압으로 출력합니다. NPN 유형의 근접 스위치는 (-) 전압으로 센서에 전류를 수신합니다.





반응형



3. Sink 및 Source 센서의 구조

싱킹 센서는 전류가 전압 공통으로 센서로 흐르도록 하는 반면, 소싱 센서는 양극 소스에서 센서 밖으로 전류가 흐르도록 합니다.

이 두 가지 방법 모두 전압이 아닌 전류 흐름에 중점을 둡니다.







반응형



1) NPN 센서(싱킹)

그림과 같이 센서는 물리적 현상에 반응합니다. 센서가 비활성 상태(감지되지 않음)이면 활성 라인이 낮고 트랜지스터가 꺼져 있는 경우 이는 열린 스위치와 같습니다.

즉, NPN 출력에는 전류 입력/출력이 없습니다.







센서가 활성화되면 활성 라인이 높아지고 트랜지스터가 켜지고 스위치가 효과적으로 닫힙니다.

이렇게 하면 전류가 센서로 흘러 접지 할 수 있습니다. NPN 출력의 전압은 V-로 내려갑니다.



전압은 트랜지스터 때문에 항상 1-2V 더 높습니다. 센서가 꺼지면 NPN 출력이 부동하고 모든 디지털 회로에는 풀업 저항이 포함되어야 합니다.





반응형

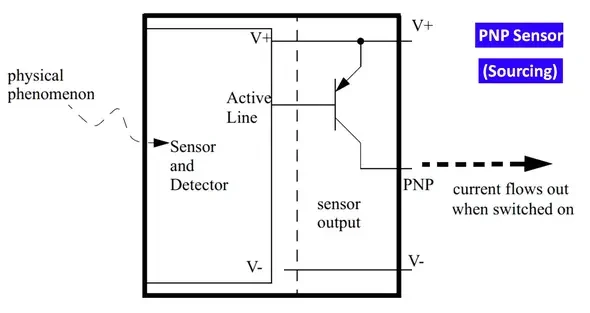

2) PNP 센서(소싱)

센서가 비활성 상태(감지되지 않음)이면 활성 라인이 낮고 트랜지스터가 꺼져 있는 경우 이는 열린 스위치와 같습니다. 즉, PNP 출력에는 전류 입력/출력이 없습니다.







센서가 활성화되면 활성 라인이 높아지고 트랜지스터가 켜지고 스위치가 효과적으로 닫힙니다. 이렇게 하면 전류가 V+에서 센서를 통해 출력으로 흐를 수 있습니다. PNP 출력의 전압은 V+까지 풀업됩니다.



전압은 트랜지스터 때문에 항상 1-2V 더 낮습니다. 꺼져 있으면 PNP 출력이 부동하고 디지털 회로와 함께 사용하는 경우 풀다운 저항이 필요합니다.
