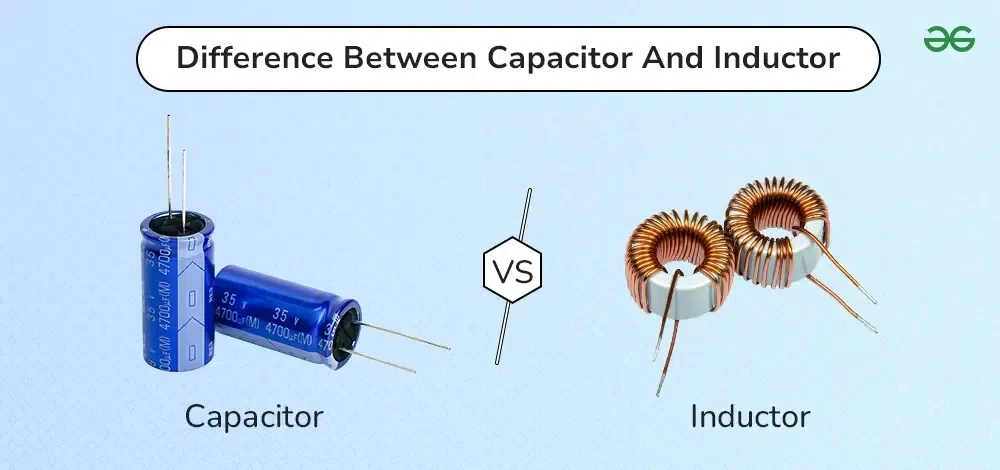

커패시터와 인덕터의 차이점

커패시터와 인덕터는 전기 및 전자 회로에 사용되는 두 가지 전기 부품입니다. 기능, 전류, 에너지 저장용량이 다르며 교류(AC)와 직류(DC) 흐름 회로에서 서로 다른 성능을 발휘합니다.







반응형



1. 커패시터란

커패시터는 정전기장에 전하를 저장하는 역할을 하는 수동 전자 장치로 정의됩니다. 회로에서 전력과 전류를 생성하고 증폭할 수 없기 때문에 회로의 수동 요소라고 합니다. 커패시터는 한 쌍의 평행한 금속판으로 구성됩니다.



두 금속판 사이의 공간은 유전체 매체, 일반적으로 공기 또는 기타 유체로 채워집니다. 커패시터는 커패시터의 한 쌍의 플레이트에 의해 생성되는 정전기장에서 획득한 위치 에너지를 저장합니다.

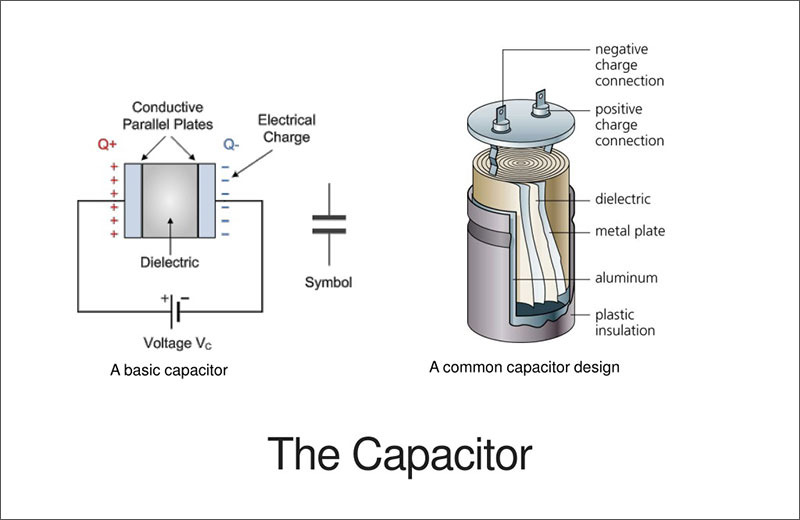

커패시터의 기호 표현은 아래 그림과 같습니다.







커패시터와 관련된 커패시턴스라는 용어는 위치 에너지를 정전기장으로 저장하는 용량 성 장치의 용량으로 정의됩니다. 커패시턴스의 SI 단위는 패럿(F)이며, 커패시터의 커패시턴스를 결정하는 식은 다음과 같습니다.







여기서 C는 커패시터의 커패시턴스, εr은 유전 매체의 상대 유전율, ε0는 공기의 유전율, A는 단면적, d는 커패시터 플레이트 사이의 거리입니다.







반응형



2. 인덕터란

인덕터는 자기장에 전기 에너지를 저장하는 역할을 하는 수동 전자 장치로 정의됩니다. 커패시터와 같이 회로의 전력과 전류를 생성하고 증폭할 수 없기 때문에 인덕터는 회로의 수동 소자이기도 합니다. 인덕터는 단순히 와이어 코일을 감아 구성됩니다.

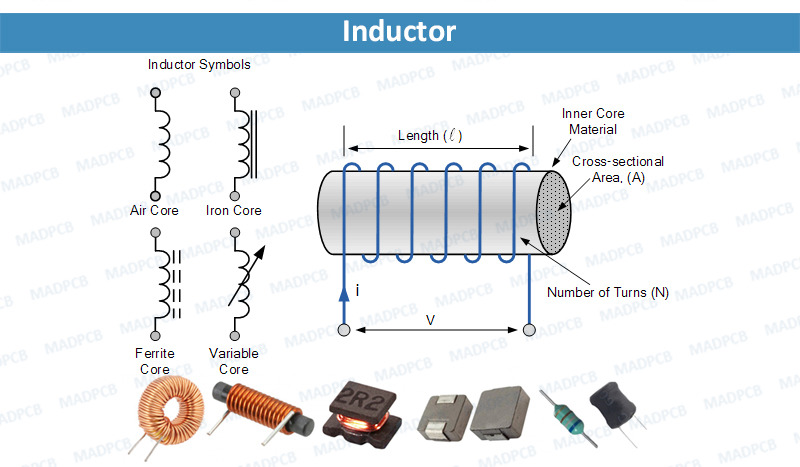

인덕터의 기호 표현은 아래 그림과 같습니다.







인덕터와 관련된 인덕턴스라는 용어는 위치 에너지를 자기장으로 저장하는 유도 장치의 용량으로 정의됩니다. 인덕턴스의 SI 단위는 Henry (H)이며, 인덕터의 인덕턴스를 결정하는 표현은 다음과 같습니다.







여기서 L은 인덕터의 인덕턴스, μ는 코어의 투과성, N은 인덕터 코일의 권선 수, l은 자기 코어의 평균 길이, A는 단면적입니다.









반응형



3. 커패시터와 인덕터의 차이점

아래 표에는 커패시터와 인덕터의 차이점은 다음과 같습니다.

매개 변수	커패시터	성직 수여자
정의	커패시터는 전기장에서 전기 에너지만 저장하고 소산하는 수동 장치입니다.	인덕터는 자기장에서 자기 에너지만 저장하고 소산하는 수동 장치입니다.
구조	커패시터는 서로 평행하게 배치된 두 개의 금속판으로 구성되며 그 사이에 유전체 재료라고 하는 절연 재료가 있습니다.	인덕터는 간단한 코일 와이어입니다.
동작 원리	커패시터는 정전기 메커니즘을 기반으로 작동하며, 이에 따라 커패시터는 전압이 충전될 때 전기장에 전하를 저장하기 시작합니다.	인덕터는 전류가 코일을 통과할 때 인덕터의 코일이 자기장을 생성하는 전자기 메커니즘을 기반으로 작동합니다.
액티브/ 패시브 장치	커패시터는 정전기장에만 에너지를 저장할 수 있지만 회로에서 전력이나 전류를 생성하거나 생성할 수 없기 때문에 수동 장치입니다.	인덕터는 자기장에만 에너지를 저장할 수 있지만 회로에서 전력이나 전류를 생성하거나 생성할 수 없기 때문에 수동 장치이기도 합니다.
AC 및 DC 전원 영향	커패시터는 교류(AC)의 흐름을 허용할 수 있지만 이를 통한 직류(DC)의 흐름을 금지합니다.	인덕터는 직류(DC)의 흐름을 허용할 수 있지만 이를 통한 교류(AC)의 흐름을 금지합니다.
형식	커패시터는 슈퍼 커패시터, 하이브리드 커패시터, 운모 커패시터, 세라믹 커패시터 등과 같은 다양한 유형일 수 있습니다.	인덕터는 코어의 재질, 즉 에어 코어 인덕터, 철 인덕터 , 세라믹 코어 인덕터, 강철 코어 도체 등 다양한 유형이 될 수 있습니다.
전압과 전류의 관계	전압은 90도의 위상차만큼 전류에 지연됩니다.	전압은 인덕터에서 90도의 위상각으로 전류를 빠릅니다..
전류의 흐름	커패시터의 병렬 플레이트 사이에는 전류 흐름이 없습니다.	인덕터의 와이어 코일을 통해 전류가 흐릅니다.
측정 단위	커패시턴스의 SI 측정 단위는 패럿(F)입니다.	인덕턴스의 SI 측정 단위는 헨리(H)입니다.

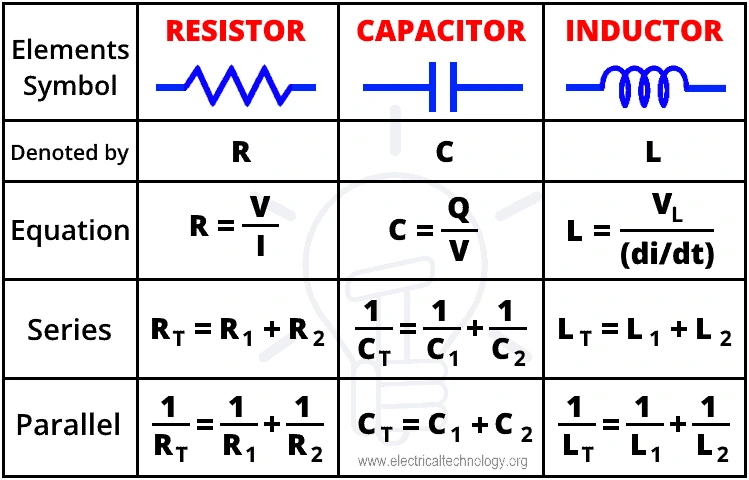

직렬조합	회로에서 커패시터의 병렬 배열에 대한 표현은 다음과 같습니다.	회로에서 인덕터의 병렬 배열에 대한 표현은 다음과 같습니다.
병렬 조합	회로에서 커패시터의 직렬 배열에 대한 표현은 다음과 같습니다.	회로에서 인덕터의 직렬 배열에 대한 표현은 다음과 같습니다.
에너지 형태	커패시터는 전기장의 형태로 에너지를 저장합니다.	인덕터는 에너지를 자기장의 형태로 저장합니다.
저장 에너지	커패시터에 저장된 에너지는 다음과 같이 주어집니다.	인덕터에 저장된 에너지는 다음과 같이 주어집니다.
반대 전압/전류	커패시터는 전압 변화에 반대합니다.	인덕터는 전류의 변화에 반대합니다.
응용	커패시터는 대형 컴퓨터, 필터, 역률 보정 등에 메모리를 저장하는 데 사용됩니다.	인덕터는 텔레비전, 자동차, 라디오 등에 사용됩니다.





반응형





커패시터와 인덕터는 모두 서로 다른 형태로 에너지를 저장하는 수동 부품입니다. 그러나 이 외에도 이 두 장치 사이에는 작동 원리, 구성, 에너지 저장, AC 및 DC 회로의 동작, 이를 구별하는 응용 프로그램과 같은 몇 가지 차이점이 있습니다.



가장 두드러진 차이점은 커패시터는 정전기장의 형태로 전하를 저장하는 반면 인덕터는 전자기장의 형태로 자기 에너지를 저장한다는 것입니다. 따라서 특정 응용 분야에 따라 이 기사에서 강조한 요소와 차이점에 따라 인덕터와 커패시터 중에서 선택할 수 있습니다.
