전원케이블과 제어케이블의 차이점

에너지 전송을 기반으로 하는 케이블의 사용에 따라 다음과 같이 분류할 수 있습니다.

• 전원 케이블
• 제어 케이블





전원 케이블과 제어 케이블은 서로 거의 유사합니다. 전력 및 제어 케이블은 모두 발전 및 산업 환경에서 사용됩니다. 이 케이블은 몇 가지 측면에서 서로 유사하며 때때로 많은 차이점이 있습니다.



전력 및 제어 애플리케이션을 위한 두 가지 유형의 케이블은 모두 XLPE, PVC, PE, 단일 및 다중 도체, 피복 또는 강선 외장 및 재킷으로 구성됩니다.

전원 케이블은 소스에서 장비(필요한 다양한 장소에 위치)로 고에너지와 저에너지를 모두 전달하는 케이블입니다.





반응형



1. 전기 케이블의 종류

전송 시스템에 따라 전기 케이블은 교류 또는 직류가 될 수 있습니다. AC 케이블은 60Hz(주파수) 가정용 시스템에 사용됩니다. DC 케이블을 사용할 때 DC 전송 중 전력 손실이 매우 낮습니다.

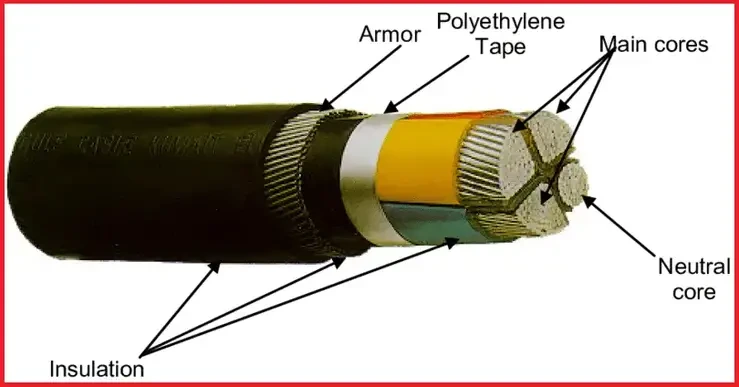

2. 전원 케이블이란

전기 케이블이라는 용어는 전기 케이블이라고도 합니다. 전력은 전원 케이블을 사용하여 분배 및 전송됩니다. 전원 케이블은 소스에서 장치로 전원을 전송하는 데 사용되는 케이블 유형입니다.







또한 전력 및 제조 산업 시설의 내부 공급에 사용됩니다.

전원 케이블은 오버헤드, 해양 및 지하 전송, 산업 환경에 사용됩니다. 알루미늄 또는 구리 도체가 있는 다심 케이블입니다.











반응형

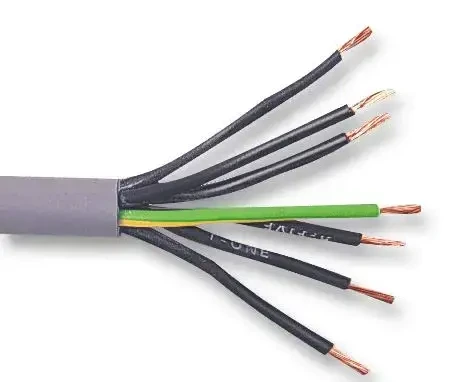

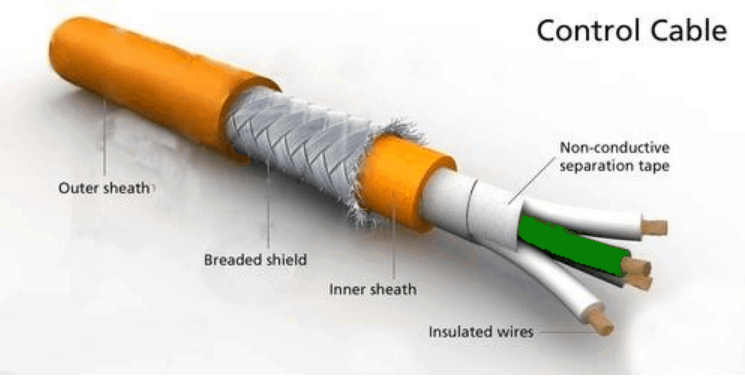

3. 제어 케이블이란

계측에서 제어 케이블은 제어실의 다양한 필드 장치를 연결하는 케이블입니다. 소스는 단일 컨트롤러, PLC 또는 DCS, FGS 등 시스템일 수 있습니다. 제어 케이블은 자동화 제어, 제어 장치에서 신호 전송, 측정 및 조정을 위해 설계되었습니다.







제어실의 마샬링 캐비닛에서 가져온 멀티코어 제어 케이블은 정션 박스를 통과하고 개별 단일 코어 케이블로 나뉘어 트랜스미터, 제어 밸브 등과 같은 현장 기기를 연결합니다. 이 케이블은 사용할 환경으로 인해 유연하거나 구부릴 수 있어야 합니다.



이들은 작은 직경의 도체를 포함하는 다중 도체 케이블입니다. 우수한 전기 전도성으로 인해 구리 도체와 함께 더 자주 사용할 수 있습니다.



제어, 계측 및 신호라는 용어는 낮은 수준의 에너지를 전송하지만 높은 전력을 전달하지 않는 케이블을 나타냅니다. 그러나 제어와 전기라는 단어 사이에는 약간의 차이가 있습니다.





반응형



신호 케이블의 예로는 동축 케이블, 광섬유(OFC) 및 트위스트 페어 케이블이 있습니다. 신호 케이블은 둘 다 신호를 전송한다는 점에서 제어 케이블과 유사합니다. 그러나 신호 케이블은 데이터를 전달합니다. 따라서 전자기 간섭(EMI)을 피하기 위해 차폐가 필요합니다. 기존 제어 케이블이 항상 차폐되는 것은 아닙니다.



계측에 사용되는 케이블은 일반적으로 제어 케이블이라고도 합니다. "Control"과 "instrumentation:"은 동일한 케이블을 설명하기 위해 같은 의미로 사용되기도 합니다. 이를 통해 계측 및 제어 기능이 상호 연결되어 있음이 분명합니다.







반응형



4. 전원과 제어 케이블의 차이점

전원 케이블과 제어 케이블 사이에는 몇 가지 특정 차이점이 있습니다. 제어 케이블과 달리 전원 케이블은 일반적으로 고전력 및 저전력 캐리어의 차이를 구별하기 위해 다른 색상 코드로 식별됩니다.



1) 기능

제어 케이블은 주로 배전 지점에서 다양한 전기 및 계측 장비로의 전력 전송에 사용됩니다.

전원 케이블은 대규모로 작동하는 전력 전송 및 분배를 위한 전기 시스템의 중추입니다. 고에너지와 저에너지가 소스에서 장비로 전달됩니다. 이 전원 케이블은 1에서 500kV 이상의 모든 전압 수준에서 전력을 전송 및 분배하기 위해 전력 시스템의 메인 라인에 사용됩니다.



전원 케이블을 통해 흐르는 전류는 제어 케이블의 전류보다 훨씬 높습니다. 제어 케이블은 최소 단면적이 0.75mm^2이고 전압 등급이 300V/500V입니다. 반면에 전원 케이블의 단면적은 제어 케이블보다 몇 배(최대 630mm^2) 큽니다.



제어 케이블은 배전 지점에서 다른 전기 장비 및 가전 제품으로 전기 에너지를 직접 전송하는 데 사용됩니다. 한편, 전원 케이블은 발전, 배전, 전송, 변환 및 전원 공급 라인에 널리 사용됩니다.





반응형



2) 차폐

제어 케이블은 간섭(신호 노이즈)에 대한 우수한 저항력을 제공합니다. 따라서 제어 케이블은 저전압 신호를 보내는 데 이상적이며 전원 케이블은 더 높은 에너지를 전달할 수 있습니다. 제어 케이블을 배치하는 동안 전기 케이블로 0.2미터의 간격을 두는 것은 전자기 간섭(EMI) 효과를 극복하는 데 필수적입니다.



전원 케이블은 전력 시스템의 메인 라인에서 대형 기능의 전력을 전송 및 분배하는 데 사용됩니다. 반면, 제어 케이블은 측정, 제어 및 자동화의 목적으로 사용됩니다.



3) 코어 수

전원 케이블에는 코어 수가 적습니다. 일반적으로 단일 코어, 2코어 및 최대 5코어입니다. 제어 케이블은 제어 신호를 전송합니다. 따라서 제어 케이블에는 2에서 24 코어 또는 그 이상의 코어가 있습니다.



제어 케이블은 또한 전자기 간섭을 방지하기 위해 다양한 코어 구조, 차폐 및 기타 조치를 사용했습니다.

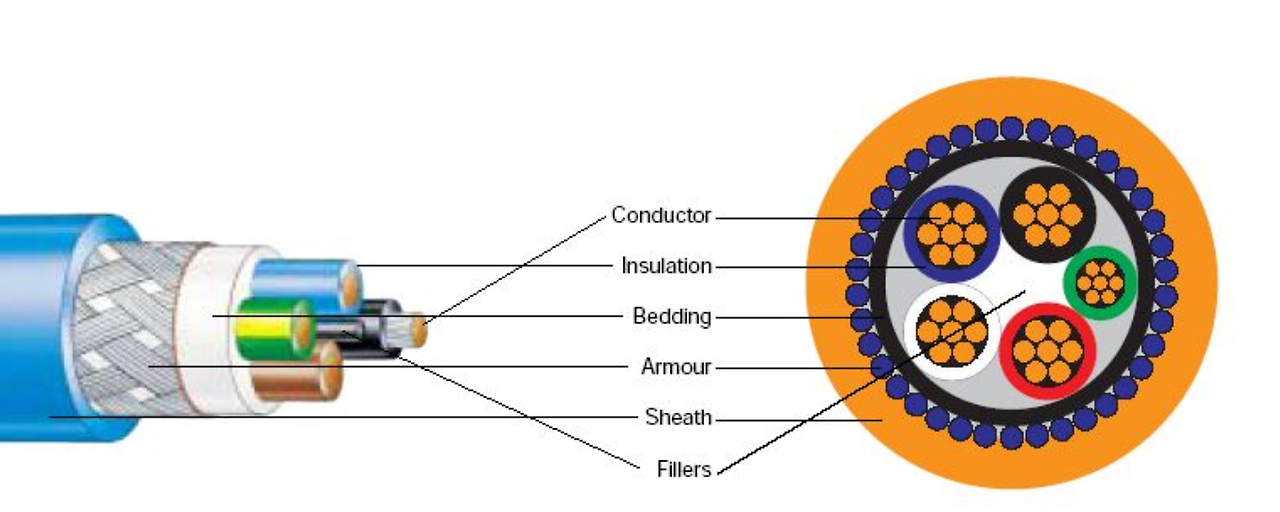

4) 절연 및 코팅

전원 케이블의 경우 압축, 견인, 온도 및 부식에 대한 저항에 대한 요구 사항이 있는 경우가 많습니다. 대조적으로, 제어 케이블 요구 사항은 상대적으로 낮습니다. 따라서 전원 케이블의 절연체와 피복은 일반적으로 제어 케이블보다 두껍습니다.



전원 케이블은 활동적인 환경에서 사용되고 많은 에너지를 전달하기 때문에 우수한 피복이 필요합니다. 전원 케이블에서 피복은 견고하며 부식 및 온도를 포함한 다양한 외부 요인에 저항합니다. 제어 케이블은 동일한 피복이 필요하지 않으며 일반적으로 기존 PVC 절연체를 사용합니다.
