매니폴드는 여러 연결부가 있는 하나의 몸체에 여러 밸브의 조합입니다. 이 장비는 압력 기기가 블리딩, 차단 및 교정을 통해 공정 계장 라인에서 압력, 차압, 정적, 게이지 및 가변을 측정하고 균등화하는 데 직간접적으로 도움을 줍니다.
매니폴드는 하나의 제품 내에서 여러 기능을 모두 제공하며 여러 응용 분야에 대해 다양한 스타일로 사용할 수 있습니다.
매니폴드는 헤더, 분기된 배관 및 밸브의 시스템으로 설명할 수 있습니다. 생성된 유체를 수집하거나 주입된 유체를 분배하는 데 사용할 수 있습니다. 매니폴드는 생성된 유체를 안전하게 수집하거나 가스, 물 등과 같은 주입된 유체를 분배하기 위해 충분한 배관, 밸브 및 흐름 제어를 제공해야 합니다. 이 장치는 압력 기기가 공정 계측 라인에서 측정을 수행하는 데 유용합니다. 장비에서 밸브 매니폴드를 사용하면 프로세스를 종료하지 않고도 유지 보수 및 교정 프로세스를 위해 이 장비를 쉽게 제거할 수 있습니다.
1. 매니폴드의 주요 기능
- 밸브 사이의 압력 손실을 줄일 수 있습니다.
- 매니폴드 모듈은 생산 파이프라인, 플로우라인 등 사이의 인터페이스를 제공할 수 있습니다.
- 기기, 계량기 및 압력 트랜스미터를 격리, 차단, 블리딩 및 교정하는 안전하고 편리한 방법을 제공할 수 있습니다
- 압력 고립과 균등화를 할 수 있습니다
- 액체의 차별 측정을 하기 위하여 이용될 수 있고 또한 순서 제어를 하기 위하여 이용될 수 있습니다
- 장비의 유지 보수 및 설치를 수행하는 데 필요한 비용과 시간을 줄일 수 있습니다.
- 공정 라인을 사용자 정의하는 동안 유용할 것입니다.
- 공정에서 기기를 분리할 수 있습니다.
- 현장 캘리브레이션을 수행할 수 있습니다.
- 두 개 이상의 밸브를 연결할 수 있어 제한된 공간에서 사용할 수 있습니다.
- 프로세스를 종료하지 않고 기기의 교정을 수행할 수 있습니다
2. 매니폴드의 종류
1) 바디타입

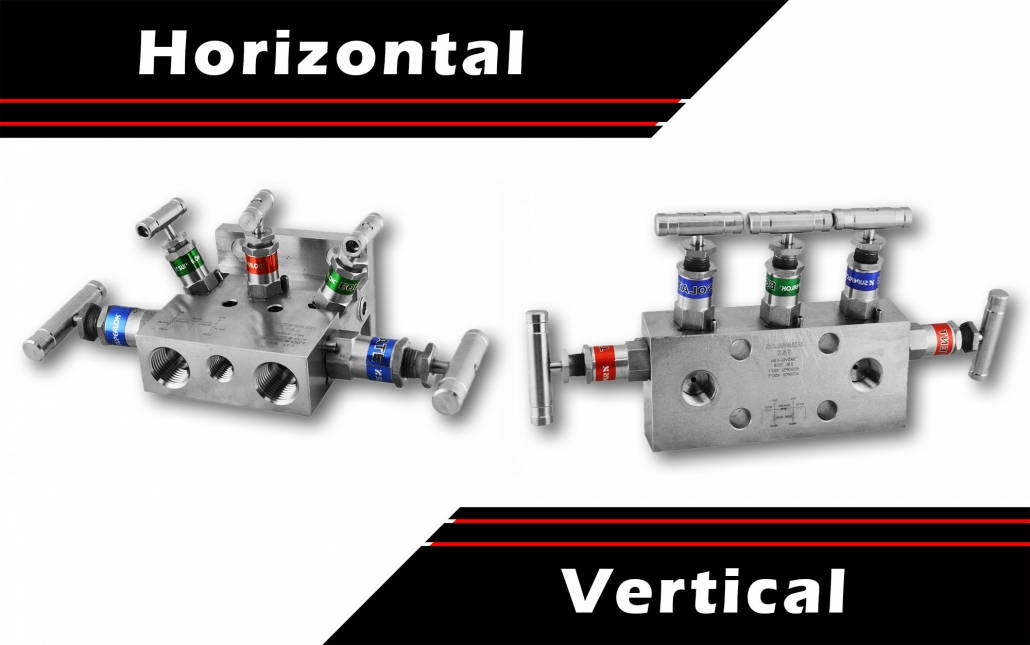

매니폴드에는 수평 스타일 매니폴드와 수직 스타일 매니폴드 중에서 선택할 수 있는 두 가지 스타일이 있습니다. 이러한 스타일은 밸브 본체의 방향을 지정합니다.
2) 마운팅 스타일
두 가지 매니폴드 장착 유형이 있는데 원격 장착 스타일과 직접 장착 스타일입니다. 이름에서 알 수 있듯이 직접 장착 스타일은 매니폴드가 압력 기기에 직접 장착되는 곳입니다. 직접 장착 밸브는 일반적으로 플랜지와 나사 연결의 조합을 사용합니다. 또는 원격 장착 매니폴드를 사용하면 나사산 연결만 사용하여 기기에서 멀리 떨어진 곳에 설치할 수 있습니다.
3) 밸브의 수와 레이아웃
단일 본체에서 매니폴드는 나사산 또는 플랜지 연결부로 파이프에 연결할 수 있는 개구부와 함께 다양한 블록 및 격리 밸브를 제공합니다. 차단 및 격리 밸브의 수는 매니폴드의 작동에 따라 다릅니다.
Superlok은 2-way, 3-way 및 5-way 매니폴드 구성을 갖추고 있으며 최대 6,000PSI의 압력 등급과 색상으로 구분할 수 있습니다. 색상 코딩 기능은 드레인, 벤트 및 테스트의 경우 빨간색, 격리/차단의 경우 파란색, 이퀄라이저 밸브의 경우 녹색으로 표시됩니다.
3-1) 2-way 매니폴드
2방향 밸브 매니폴드의 일반적인 구성은 1개의 블록 밸브와 1개의 배수 또는 테스트 밸브입니다.
압력을 테스트하기 위해 압력 트랜스미터에 사용하기 위한 절차는 블록 밸브를 닫고 배수 밸브를 여는 것입니다. 배수 밸브가 열리면 다음 단계는 밸브를 압력 발생기에 연결하여 압력을 테스트하는 것입니다.
2-밸브 매니폴드는 블록 및 블리드 밸브라고도 합니다.
2방향 매니폴드는 Absolute, 게이지 및 하이 게이지 압력 어플리케이션에 사용됩니다. 하나의 밸브는 기기 절연을 제공하고 다른 밸브는 테스트 포트를 통해 벤트 드레인 보정을 허용합니다. 이 밸브는 라인 압력과 계측 장비 사이의 장벽으로 사용됩니다. 두 번째 밸브와 라인은 라인 압력이 기기에 잠기는 것을 방지하기 위해 벤트 연결을 제공하며 교정 연결의 역할도 할 수 있습니다.
2방향 매니폴드는 주로 압력 트랜스미터에 사용되며 하나의 블록 밸브와 하나의 테스트 밸브가 있습니다. 따라서 압력 트랜스미터를 교정해야 하는 경우 블록 밸브를 닫은 다음 배수 밸브를 열어야 합니다. 그런 다음 배수 밸브 연결을 압력 발생기에 연결하여 테스트 압력을 제공할 수 있습니다.
3-2) 3방향 매니폴드
3밸브 매니폴드 표준 구성에는 2개의 블록 밸브와 이퀄라이저 밸브라고 하는 1개의 밸브가 포함되어 양쪽에 동일한 압력을 제공합니다.
차압 트랜스미터는 종종 3방향 매니폴드를 사용하여 작동하므로 가장 일반적으로 사용되는 매니폴드 구성입니다. DP 트랜스미터가 있는 3밸브 매니폴드의 방법은 블록 밸브를 닫고 이퀄라이저 밸브를 열어 DP 트랜스미터의 영점을 확인하는 것입니다.
3방향 매니폴드는 이퀄라이저 밸브인 다른 밸브가 추가되어 제거할 경우 트랜스미터 라인의 압력을 동일시하는 데 유용합니다. 이러한 유형의 매니폴드는 시스템 임펄스 라인과 트랜스미터를 연결하는 데 사용할 수 있습니다.
3방향 매니폴드는 2개의 블록 밸브와 1개의 이퀄라이저 밸브로 구성됩니다. 따라서 차압 트랜스미터의 영점을 확인해야 하는 경우 블록 밸브를 닫은 다음 이퀄라이징 밸브를 열어야 합니다. 이 유형에는 테스트 연결이 없습니다.
3-3) 4방향 매니폴드
4방향 매니폴드는 차압 트랜스미터의 직접 장착이 필요할 때 사용됩니다. 이 밸브에는 두 개의 메인 라인 블록 밸브, 단일 벤트 밸브 및 단일 이퀄라이징 밸브 구성이 포함됩니다. 이 매니폴드는 정적 기기 어플리케이션에 이상적입니다.
3-4) 5방향 매니폴드
DP 트랜스미터는 또한 5방향 밸브 매니폴드를 사용합니다. 5방향 밸브 매니폴드의 구성은 3개의 블록 밸브와 2개의 이퀄라이저 밸브가 있다는 점에서 1방향 밸브 매니폴드와 유사합니다. 다른 두 개의 밸브는 추가 벤트 또는 테스트 밸브입니다.
5밸브 매니폴드의 교정 방법은 블록 밸브를 닫고 이퀄라이징 밸브를 열어 트랜스미터의 영점을 확인하는 것입니다. 압력을 균등화한 후 시스템 운영자는 3점 또는 5점 교정을 위해 매니폴드의 테스트 밸브를 압력 발생기에 연결합니다.
고급 5-밸브 기술로 인해 5-밸브 매니폴드는 3-웨이 밸브 매니폴드보다 차압 트랜스미터에 더 인기가 있습니다.
차압 트랜스미터에 5방향 매니폴드를 사용할 수 있으며 이러한 매니폴드는 원격 장착용으로 설계되었습니다. 이 매니폴드는 2개의 차단 밸브, 2개의 이퀄라이징 밸브 및 단일 어셈블리의 벤트/교정 어셈블리로 구성됩니다. 이중 이퀄라이징 배열로 인해 이러한 매니폴드는 측정 오류가 매우 낮습니다. 따라서 이 매니폴드를 사용하면 고압 및 저압 연결 사이의 이퀄라이저 누출로 인해 발생할 수 있는 측정 오류를 방지할 수 있습니다. 따라서 이러한 매니폴드는 상거래용 어플리케이션에 적합합니다.
5방향 매니폴드는 2개의 블록 밸브, 1개의 이퀄라이저 밸브 및 2개의 벤트 또는 테스트 밸브로 구성됩니다. 따라서 트랜스미터의 영점을 확인해야 하는 경우 블록 밸브를 닫은 다음 이퀄라이징 밸브를 열어야 합니다. 트랜스미터를 3점 또는 5점으로 교정해야 하는 경우 압력을 균등화한 후 테스트 밸브를 압력 발생기에 연결해야 합니다. 이 유형의 매니폴드는 주로 DP 트랜스미터에 사용됩니다.
