SMT와 SMD의 차이점

SMT는 Surface Mount Technology의 약자입니다. 인쇄 회로 기판(PCB)의 표면에 전자 부품을 장착하는 데 사용되는 방법입니다. SMD는 Surface Mount Device의 약자로  SMT에 사용되는 실제 전자 부품을 말합니다. 이 구성 요소는 PCB 표면에 직접 실장하도록 설계되어 기존의 스루홀 실장이 필요하지 않습니다.

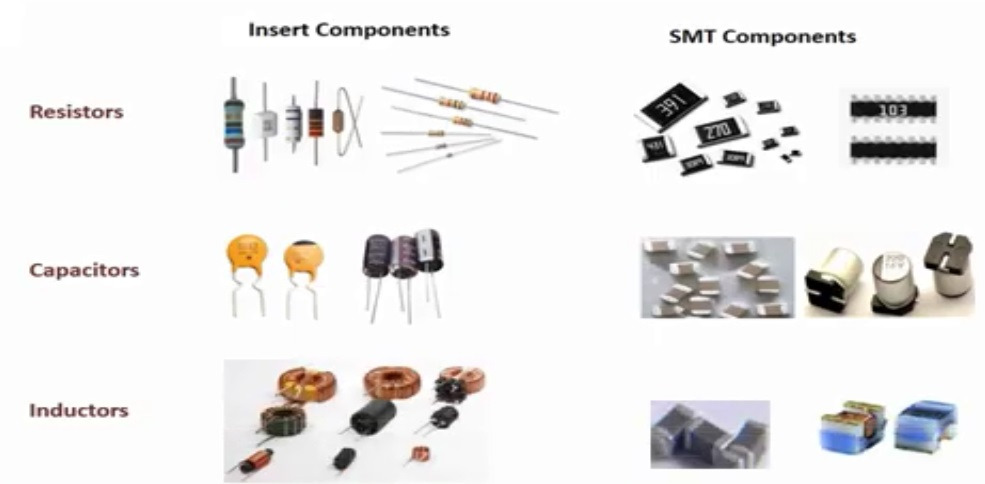

SMD는 저항기, 커패시터, 집적 회로(IC), 다이오드, 트랜지스터 등 다양한 모양과 크기로 제공됩니다. 일반적으로 바닥에 금속 접점이 있는 작은 칩 또는 패키지로 구성되며 PCB에 직접 납땜됩니다. SMT는 스루홀 smd smt 실장에 비해 몇 가지 이점을 제공합니다. 첫째, 구성 요소를 서로 더 가깝게 배치할 수 있으므로 더 작고 컴팩트한 설계가 가능합니다. 이는 스마트폰, 태블릿 및 웨어러블과 같은 소형 장치의 생산에 특히 유용합니다. 또한 SMT는 자동 조립을 허용하여 생산 시간과 비용을 절감합니다.



SMD 부품의 일반적인 예로는 저항기, 커패시터, 다이오드, 트랜지스터 및 집적 회로(IC)가 있습니다. 이러한 구성 요소는 PCB에 납땜할 수 있는 작은 금속 탭 또는 리드로 제조됩니다. SMD 부품의 크기가 작기 때문에 기판의 부품 밀도가 높아져 더 작은 공간에서 더 많은 기능을 사용할 수 있습니다.











반응형



1. SMT와 SMD의 차이점

표면 실장 기술(SMT)과 표면 실장 장치(SMD)의 명확한 차이점을 아는 것이 중요합니다. 다음은 SMT와 SMD의 몇 가지 주요 차이점입니다.



SMT	SMD
SMT는 전자 부품을 PCB 표면에 직접 장착하는 것을 포함합니다.	SMD는 표면 실장용으로 특별히 설계된 전자 부품을 말합니다.
SMT는 솔더 페이스트 적용, 구성 요소 배치 및 리플로우 솔더링이 포함됩니다.	SMD에는 저항기, 커패시터, 다이오드 및 집적 회로가 포함됩니다.
기존의 스루홀 기술을 대체하는 현대적인 조립 방법입니다.	SMD 구성 요소에는 표면 부착에 적합한 평평하고 작은 크기의 리드가 있습니다.
SMT는 더 작고, 더 가볍고, 더 조밀한 전자 장치를 가능하게 합니다.	장치의 전반적인 소형화 및 공간 효율성에 기여합니다.
구성 요소는 정밀도를 위해 픽 앤 플레이스 기계를 사용하여 배치됩니다.	SMD 부품은 자동화된 조립 공정과 호환됩니다.
SMT는 생산 효율성을 높이고 제조 비용을 절감하는 데 기여합니다.	SMD를 사용하면 PCB의 부품 밀도를 높일 수 있습니다.
SMT는 자동 조립을 지원하여 속도와 정확성을 향상시킵니다.	SMD 부품은 리드 길이가 짧기 때문에 더 신뢰할 수 있는 경우가 많습니다.
소형화는 소형 전자 설계로 이어지는 주요 이점입니다.	SMD는 많은 전자 응용 제품의 표준이 되었습니다.



SMT와 SMD는 다르지만 밀접하게 관련되어 있습니다. SMT는 제조 공정이고 SMD는 해당 공정에 사용되는 구성 요소 유형입니다. SMT SMD를 함께 사용함으로써 제조업체는 성능이 향상된 더 작고 컴팩트한 SMD 의미 전자 장치를 만들 수 있습니다. 이 기술은 전자 산업에 혁명을 일으켜 무엇보다도 세련된 스마트폰, 고성능 컴퓨터, 첨단 의료 기기 등을 개발할 수 있게 했습니다.





반응형



2. SMT의 특징

다음은 SMT(Surface Mount Technology)의 몇 가지 일반적인 기능입니다.

• 컴팩트한 디자인 : SMT의 주요 특징 중 하나는 더 작고 컴팩트한 디자인을 수용할 수 있다는 것입니다. 납 성분이 없고 소형 SMD를 활용하기 때문에 전자 장치는 더 가볍고 공간 효율적일 수 있습니다.
• 더 높은 구성 요소 밀도 : SMT는 PCB에서 더 높은 구성 요소 밀도를 허용합니다. 구성 요소가 기판의 양쪽에 실장되고 더 가까운 거리에 있기 때문에 전자 장치는 크기에 비례하지 않고도 향상된 기능을 달성할 수 있습니다.
• 향상된 전기적 성능 : SMT는 구성 요소 간의 더 짧은 상호 연결 경로로 인해 향상된 전기적 성능에 기여합니다. 그 결과 기생 커패시턴스와 인덕턴스가 감소하여 신호 무결성과 전반적인 시스템 신뢰성이 향상됩니다.
• 자동화 조립 : SMT는 자동 조립 방법과 잘 작동합니다. 픽 앤 플레이스 기계는 PCB에 구성 요소를 정밀하게 배치하고 리플로우 솔더링 오븐은 정확한 솔더링을 보장하여 생산 효율성과 일관성을 높이는 데 기여합니다.







반응형





3. SMD의 특징

다음은 SMD(Surface Mount Device)의 몇 가지 일반적인 기능입니다.

• 다양한 부품 : SMD는 저항기, 커패시터, 다이오드, 트랜지스터 및 집적 회로를 포함한 광범위한 전자 부품을 포함합니다. 이러한 다양성으로 인해 작은 설치 공간에서 복잡한 전자 회로를 구현할 수 있습니다.
• 소형화 : SMD는 본질적으로 소형화되어 더 작고 가벼운 전자 장치를 쉽게 만들 수 있습니다. 이 특성은 크기 및 중량 제약이 중요한 고려 사항인 응용 분야에서 특히 유리합니다.
• 향상된 열 성능 : SMD의 평평한 표면은 기존의 스루홀 부품에 비해 더 나은 열 방출을 허용합니다. 이는 최적의 성능을 유지하기 위해 열 관리가 중요한 고밀도 전자 설계에서 특히 유용합니다.
• 더 높은 주파수 : SMD는 기생 요소가 감소하고 상호 연결이 짧기 때문에 고주파 애플리케이션에 매우 적합합니다. 따라서 전기 통신, RF(무선 주파수) 장치 및 기타 고주파 전자 시스템의 응용 분야에 이상적입니다.







반응형





4. SMT의 실제 프로세스

표면 실장 기술의 프로세스에는 몇 가지 주요 단계가 포함되며, 각 단계는 PCB에서 전자 부품을 성공적으로 조립하는 데 기여합니다.







- 스텐실 인쇄: 스텐실은 PCB에 솔더 페이스트를 적용하는 데 사용되어 구성 요소가 배치될 영역을 정의합니다.

- 구성 요소 배치: 자동화된 픽 앤 플레이스 기계는 SMD를 PCB의 솔더 페이스트에 정확하게 배치합니다.

- 리플로우 솔더링: 이제 구성 요소로 채워진 PCB는 리플로우 솔더링 오븐을 통과합니다. 솔더 페이스트가 녹아 부품과 PCB 사이에 안전한 결합을 생성합니다.

- 검사: 자동 광학 검사(AOI) 시스템은 PCB에서 구성 요소의 배치 및 납땜 품질을 확인합니다.

- 테스트: 기능 테스트는 조립된 PCB가 필요한 사양을 충족하는지 확인합니다.

이 간소화된 프로세스를 통해 전자 회로를 빠르고 비용 효율적으로 조립할 수 있으므로 SMT는 현대 전자 제품 제조에서 선호되는 선택이 되었습니다.





반응형



5. SMD의 종류

SMD는 크게 세 가지 주요 유형으로 분류되는 다양한 구성 요소를 포함합니다.



1) 패시브 구성 요소

수동 부품은 작동하는 데 외부 전원이 필요하지 않은 전자 회로의 필수 구성 요소입니다. 트랜지스터 또는 집적 회로와 같은 능동 부품과 달리 수동 부품은 전기 신호를 증폭하거나 제어하지 않습니다. 대신 에너지 저장, 신호 필터링 또는 전압 및 전류 조절과 같은 다양한 기능을 제공합니다.







수동 부품이 없으면 전자 장치가 의도한 기능을 수행할 수 없습니다. 이 제품은 간단한 가전 제품에서 복잡한 산업 기계 및 고급 전자 시스템에 이르기까지 광범위한 응용 분야에서 사용됩니다.



전자 회로에 일반적으로 사용되는 수동 부품에는 여러 유형이 있습니다.

• 저항기: 저항기는 전류의 흐름을 제한하고 전압 레벨을 제어하고 다른 구성 요소를 보호하는 데 사용됩니다.
• 커패시터: 커패시터는 전기 에너지를 저장하고 방출합니다. 필터링, 전원 공급 장치 평활화 및 임시 전압 저장에 사용됩니다.
• 인덕터: 인덕터는 자기장에 에너지를 저장하며 필터, 변압기 및 에너지 저장과 같은 응용 분야에 사용됩니다.
• 다이오드: 다이오드는 전류가 한 방향으로 흐르도록 하고 반대 방향으로 차단합니다. 정류, 전압 조정 및 스위칭에 사용됩니다





반응형



2) 개별 구성 요소

개별 구성 요소는 서로 분리되고 구별되는 개별 전자 장치입니다. 단일 칩에 여러 구성 요소를 포함하는 집적 회로와 달리 개별 구성 요소는 회로 내에서 특정 기능을 수행하는 독립 실행형 장치입니다. 여러 유형의 개별 구성 요소가 있으며 각각 고유한 용도가 있습니다. 몇 가지 일반적인 예로는 저항기, 커패시터, 다이오드, 트랜지스터 및 인덕터가 있습니다. 이러한 구성 요소는 일반적으로 실리콘, 게르마늄 또는 금속과 같은 재료로 만들어지며 다양한 모양과 크기로 제공됩니다.



개별 구성 요소는 전기 신호를 정밀하게 제어하고 조작할 수 있기 때문에 전자 장치에 필수적입니다. 전압을 조절하고, 원치 않는 주파수를 필터링하고, 신호를 증폭하고, 전자 장치의 올바른 작동에 필수적인 기타 많은 기능을 수행하는 데 사용할 수 있습니다. 또한 개별 구성 요소는 회로 설계에 유연성을 제공합니다. 쉽게 교체하거나 업그레이드할 수 있으므로 변화하는 요구 사항에 쉽게 적응하거나 결함이 있는 구성 요소를 문제 해결할 수 있습니다. 이러한 모듈화는 또한 비용 효율적인 수리 및 유지 보수를 가능하게 합니다.



• 다이오드: 다이오드는 단일 방향으로 전류가 흐를 수 있도록 하여 교류를 직류로 변환하고 신호 패턴을 조정하는 데 중요한 역할을 합니다.
• 트랜지스터: 트랜지스터는 디지털 및 아날로그 회로의 기본이 되는 증폭기 또는 스위치 역할을 합니다.
• LED: 발광 다이오드(LED)는 전기 에너지를 빛으로 변환하고 표시기 및 디스플레이에 널리 사용됩니다.







반응형





3) 전기 기계 장치

전기 기계 장치는 일상 생활의 필수적인 부분이며 다양한 산업 및 응용 분야에서 중요한 역할을 합니다. 가전 제품에서 복잡한 기계에 이르기까지 이러한 장치는 전기 및 기계 구성 요소를 결합하여 광범위한 기능을 수행합니다. 전기 기계 장치의 가장 일반적인 예 중 하나는 전기 모터입니다. 전기 모터는 전기 에너지를 기계 에너지로 변환하여 기계, 차량 및 가전 제품의 이동을 가능하게 합니다. 그들은 자동차 및 산업 장비에서 팬 및 전동 공구에 이르기까지 모든 것에서 발견됩니다.



전기 기계 장치에는 센서와 액추에이터도 포함됩니다. 센서는 환경의 변화를 감지하여 전기 신호로 변환하는 반면, 액추에이터는 전기 신호를 기계적 동작으로 변환합니다. 이러한 구성 요소는 자동화 및 로봇 공학의 기본이며 기계가 주변 환경과 상호 작용하고 정확한 작업을 수행할 수 있도록 합니다. 또한 의료 장비, 항공 우주 기술, 에너지 시스템 및 기타 다양한 분야에서 전기 기계 장치를 사용합니다. 다양한 응용 분야에서 신뢰성, 효율성 및 정밀한 제어를 제공합니다.



• 커넥터: SMD 커넥터는 서로 다른 전자 부품 또는 장치 간의 연결을 용이하게 합니다.
• 스위치: SMD 스위치는 컴팩트하고 다재다능하여 전자 시스템에서 다양한 용도로 사용됩니다.
• 계전기: SMD 계전기는 전기의 흐름을 제어하여 전자 회로에 절연 및 증폭을 제공합니다.



6. SMT의 장점

SMT는 스루홀 기술에 비해 몇 가지 이점을 제공하므로 현대 전자 제품 제조에서 선호되는 선택입니다.

• 공간 절약: SMT 부품은 스루홀 부품에 비해 크기가 훨씬 작기 때문에 PCB의 부품 밀도를 높일 수 있습니다.
• 성능 향상: SMT는 기생 커패시턴스와 인덕턴스를 줄여 고주파 성능과 신호 무결성을 향상시킵니다.
• 비용 효율성: SMT는 자동화된 조립 공정을 가능하게 하여 인건비를 절감하고 생산 효율성을 높입니다.
• 더 높은 신뢰성: SMT 표면 실장 부품은 기계적 응력, 진동 및 열 순환에 대한 저항이 우수하여 전반적인 신뢰성이 향상됩니다.
• 환경 고려 사항: SMT는 스루홀 기술에 비해 폐기물을 덜 생성하여 환경 지속 가능성 목표에 부합합니다.
