모든 전자 제품에는 회로가 필요합니다. 그러나 전류 또는 전기적 문제로 회로에 과부하가 걸리면 회로가 손상될 수 있습니다. 회로를 보호하기 위한 솔루션을 찾고 있다면 제대로 찾아오셨습니다. 부적절한 연결, 잘못된 배선 또는 사람의 실수와 같은 다양한 요인으로 인해 회로 내에서 전류 오버플로가 발생할 수 있습니다.
이런 일이 언제 일어날지 예측하는 것은 불가능하기 때문에 그러한 상황에 대비하는 것이 현명합니다. 퓨즈만 있으면 보호를 받을 수 있습니다.
1. 퓨즈란?
퓨즈는 텔레비전, 냉장고 및 컴퓨터와 같은 가전 제품을 고전압 손상으로부터 보호하도록 설계된 중요한 안전 장치 역할을 합니다. 얇은 금속 스트립으로 구성된 퓨즈는 과도한 전류 흐름을 감지하면 전원 공급 장치에서 회로를 녹이고 분리합니다. 퓨즈는 또한 회로 차단기 또는 안정기 역할을 하여 잠재적인 위험으로부터 장치를 보호합니다.
다양한 유형, 기능 및 설계로 제공되는 퓨즈 스트립은 일반적으로 알루미늄, 구리 또는 아연으로 구성되며 과전류를 방지하기 위해 회로와 직렬로 연결해야 합니다.
퓨즈의 주요 목적은 회로 안전으로, 전류 오버플로로 인해 부품이 녹을 때 구성 요소를 통한 전류 흐름을 중지하는 전기 안전 장치 역할을 합니다. 퓨즈는 항상 보호되는 구성 요소와 직렬로 연결해야 합니다. 퓨즈가 끊어지면 전체 회로가 열리지만 병렬 회로의 한 분기에 연결하면 다른 분기의 전류 흐름에 영향을 미치지 않습니다.
심한 과전류 동안 전선 연소 및 전기 아크 폭발과 관련된 위험을 최소화하기 위해 제조업체는 퓨즈 전선을 보호 피복 내에 넣습니다. 퓨즈는 다양한 크기와 모양으로 제공되며, 각각 작동 전류, 속도, 시간, 작동 전압 및 퓨즈 소자 용융과 같은 특정 전기 매개변수로 전자 장치를 보호하도록 설계되었습니다.

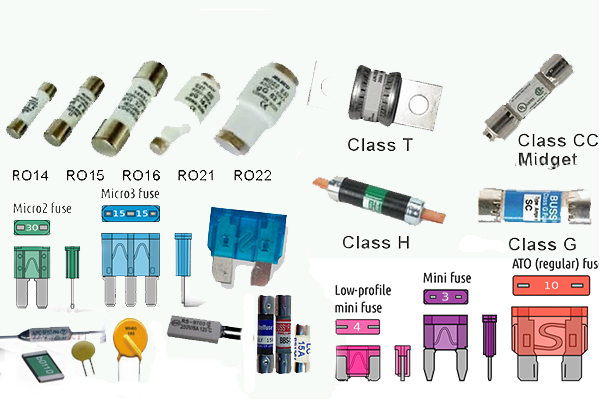

2. 퓨즈의 종류
퓨즈는 과도한 전류로부터 전자 장치를 보호하는 데 필수적인 역할을 합니다. 다양한 유형의 퓨즈, 고유한 기능 및 응용 분야는 다음과 같습니다.
1) DC 퓨즈
DC 퓨즈는 직류(DC) 회로를 위해 특별히 설계되었습니다. 이 퓨즈는 태양 전지판 또는 배터리로 구동되는 전자 장치와 같은 장치를 보호하는 데 필수적입니다.
2) AC 퓨즈
AC 퓨즈는 가정과 기업에서 흔히 볼 수 있는 교류(AC) 회로를 보호합니다. 이 퓨즈는 에어컨 및 냉장고와 같은 가전 제품을 안전하게 보호합니다. 이 퓨즈는 DC 퓨즈에 비해 블로잉 시 전기 아크에 대한 저항이 더 크며 표준 전압 전원과 함께 사용하기에 더 적합합니다.

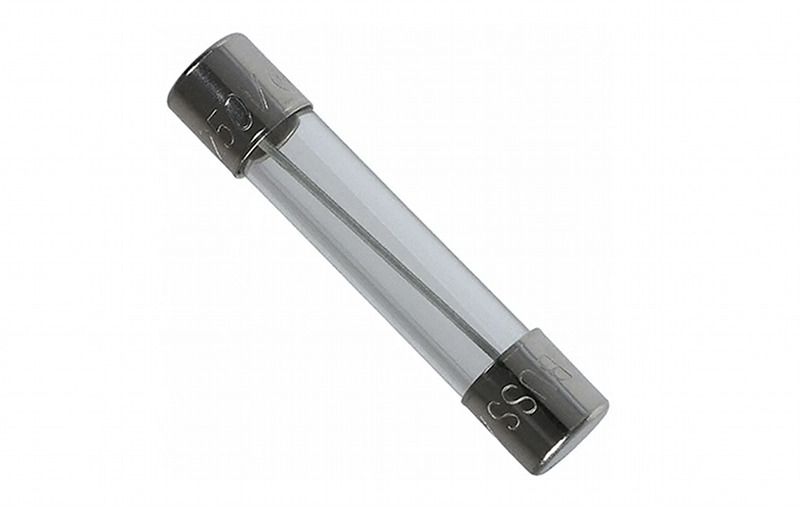

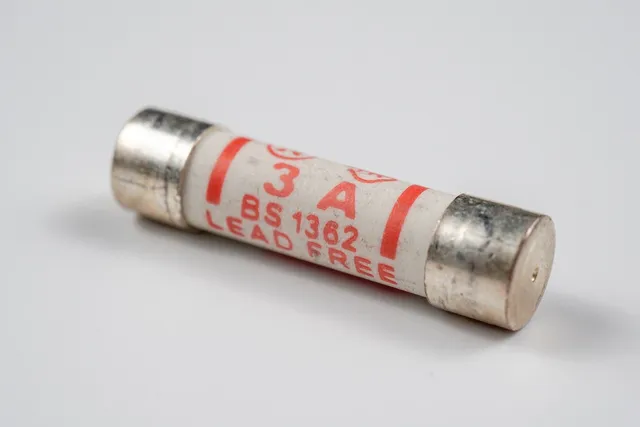

3) 카트리지 퓨즈
카트리지 퓨즈에는 원통형 본체 내에 둘러싸인 금속 와이어가 포함되어 있습니다. 이 제품은 저전압 회로에 대한 안정적인 보호 기능을 제공하며 다양한 크기로 제공됩니다.

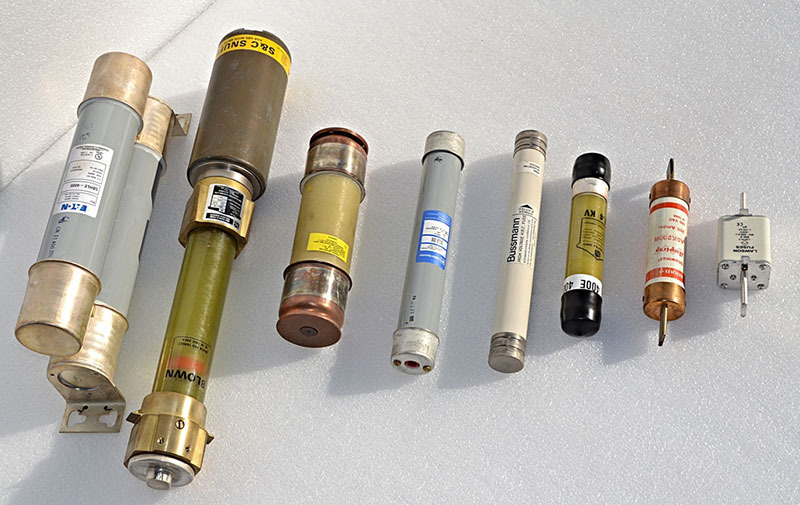

4) 고전압 퓨즈
고전압 퓨즈는 전력 변압기 및 송전선과 같이 전기 부하가 큰 회로를 보호합니다. 그들은 견고하고 극한의 전류를 처리할 수 있습니다.

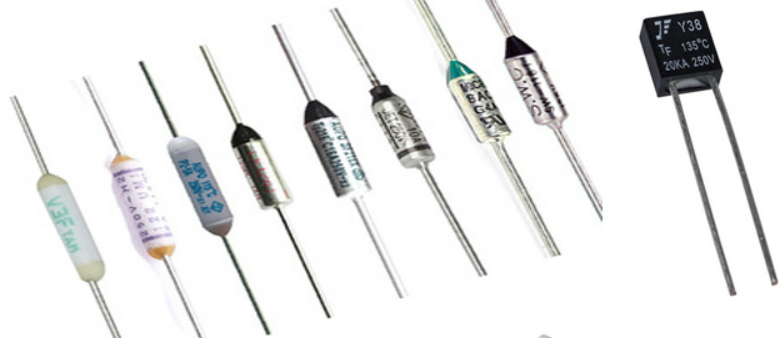

5) 온도 퓨즈
온도 퓨즈는 장치가 과열되지 않도록 보호합니다. 그들은 일반적으로 커피 메이커 및 헤어 드라이어와 같은 가전 제품에서 발견됩니다. 트리거되면 이러한 퓨즈를 교체해야 합니다.

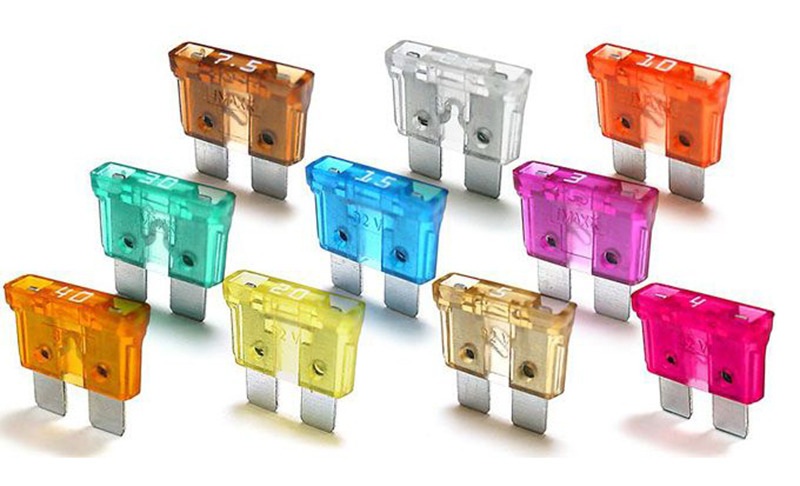

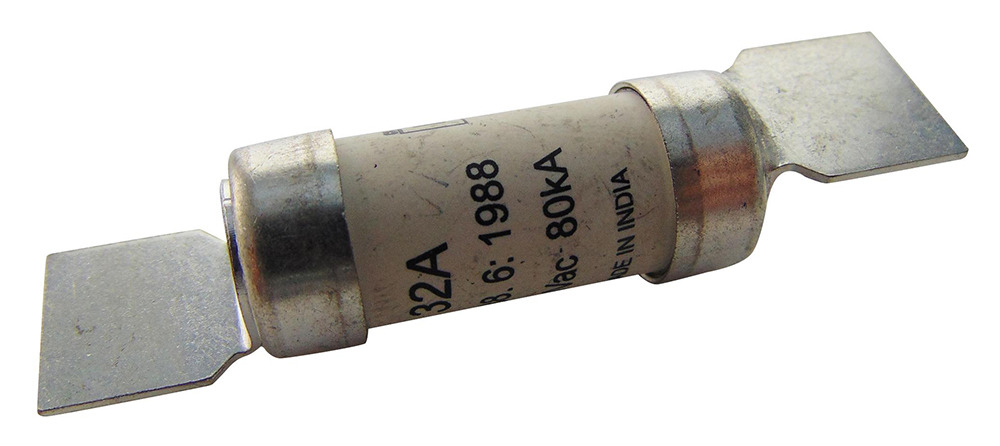

6) 자동차 블레이드, 볼트식 퓨즈
블레이드 및 볼트형 퓨즈를 포함한 자동차 퓨즈는 과전류로부터 차량 회로를 보호합니다. 이 제품은 컴팩트하고 교체가 쉬우며 다양한 암페어 정격에 맞게 색상으로 구분되어 있습니다.
7) D형 카트리지 퓨즈
D형 카트리지 퓨즈는 높은 수준의 보호 기능을 제공하며 상당한 전류를 견딜 수 있습니다. 그들은 무거운 의무 전기 시스템에 사용됩니다.
8)재배선 가능 퓨즈
재배선 가능한 퓨즈를 사용하면 끊어질 때 퓨즈 와이어를 교체할 수 있습니다. 다른 퓨즈보다 정밀도는 떨어지지만 비용 효율적이고 재사용이 가능합니다.
9) 재설정 가능한 퓨즈
재설정 가능한 퓨즈 또는 PTC(Positive Temperature Coefficient)는 냉각 후 자동으로 재설정됩니다. 그들은 종종 컴퓨터 및 기타 민감한 전자 제품에서 발견됩니다.
10) HRC(High Rupturing Capacity) 퓨즈
HRC 퓨즈 또는 링크형 카트리지 퓨즈는 고전류를 처리할 수 있으며 산업 환경에서 탁월한 보호 기능을 제공할 수 있습니다.
11) 저전압 퓨즈
저전압 퓨즈는 가전 제품 및 조명 시스템과 같은 낮은 전압 수준의 회로를 보호합니다. 그들은 다른 응용 프로그램에 맞게 다양한 디자인으로 제공됩니다.
12) 드롭아웃 퓨즈
드롭아웃 퓨즈는 과도한 전류가 흐르면 분리되어 홀더에서 퓨즈를 "드롭아웃"합니다. 그들은 일반적으로 배전 시스템에서 발견됩니다.
13) 스트라이커 퓨즈
스트라이커 퓨즈에는 퓨즈가 끊어질 때 트리거되는 내장 표시기가 있어 쉽게 식별하고 교체할 수 있습니다. 그들은 일반적으로 산업 응용 분야에서 사용됩니다.
14) 스위치 퓨즈
스위치 퓨즈는 퓨즈와 스위치의 조합입니다. 쉬운 회로 절연 및 보호에 도움이 됩니다. 그들은 종종 상업 및 산업 환경에서 발견됩니다.
15) 시간 지연 퓨즈
시간 지연 퓨즈는 활성화하기 전에 짧은 버퍼를 제공합니다. 일시적인 전류 서지를 중단 없이 통과시키는 데 도움이 됩니다. 그들은 모터 및 변압기에 이상적입니다.
따라서 다양한 유형의 퓨즈와 해당 응용 분야를 이해하는 것은 전자 장치를 보호하는 데 매우 중요합니다.
3. 퓨즈의 특성
퓨즈의 특성을 이해하는 것은 효과적인 회로 보호를 위해 필수적입니다. 다음은 퓨즈를 차별화하는 중요한 기능과 이러한 기능이 성능에 미치는 영향입니다.
1) 정격 전류
퓨즈의 정격 전류는 끊어지지 않고 전달할 수 있는 최대 전류를 나타냅니다. 최적의 보호를 위해 회로의 정상 작동 전류보다 약간 높은 정격의 퓨즈를 선택하는 것이 중요합니다.
2) 정격 전압
전압 정격은 퓨즈가 안전하게 차단할 수 있는 가장 높은 전압을 나타냅니다. 응용 분야에 적합한 정격 전압의 퓨즈를 선택하는 것은 효과적인 보호를 보장하는 데 중요합니다.
3) 차단 용량
차단 용량은 손상을 일으키지 않고 특정 전류를 차단하거나 차단할 수 있는 퓨즈의 능력을 나타냅니다. 더 높은 차단 용량은 전기 결함에 대한 더 나은 보호를 제공합니다.
4) 작동 특성
작동 특성은 퓨즈가 다양한 전류 레벨에 어떻게 반응하는지 설명합니다. 예를 들어, 시간 지연 퓨즈는 짧은 전류 서지를 견디는 반면, 고속 작동 퓨즈는 과전류 발생 시 빠르게 끊어집니다.
5) 크기와 모양
퓨즈는 의도된 응용 분야에 따라 다양한 크기와 모양으로 제공됩니다. 다양한 퓨즈 설계를 숙지하여 요구 사항에 가장 적합한 옵션을 식별하십시오.
6) 온도 민감도
퓨즈는 온도에 민감하여 성능에 영향을 줄 수 있습니다. 선택한 퓨즈가 애플리케이션의 작동 온도 범위와 호환되는지 확인하십시오.
7) 재설정 가능 vs. 재설정 불가능
PTC(Positive Temperature Coefficient)와 같은 일부 퓨즈는 재설정할 수 있으며 냉각 후 재사용할 수 있습니다. 그러나 재설정할 수 없는 퓨즈는 끊어진 후에는 교체해야 합니다.
8) 재질
퓨즈는 구리, 아연 및 알루미늄과 같은 다양한 재료를 전도성 요소로 사용합니다.
선택한 재료는 퓨즈의 성능과 내구성에 영향을 줄 수 있습니다.
4. 퓨즈 유형의 중요성
다양한 유형의 퓨즈는 전기 장치 및 회로를 보호하는 데 중요한 역할을 합니다. 그들은 과전류에 대한 첫 번째 방어선 역할을 하여 잠재적인 손상이나 치명적인 고장을 방지합니다. 과도한 전류에서 녹음으로써 퓨즈는 회로를 효과적으로 차단하여 전기 흐름을 멈추고 민감한 구성 요소를 보호합니다.
안전과 기능의 균형이 적절하게 균형을 이루도록 하기 때문에 애플리케이션에 적합한 퓨즈를 선택하는 것이 중요합니다. 정상 작동은 잘 선택된 퓨즈에 의해 가능합니다. 또한 서지, 단락 및 전기 결함에 대한 충분한 방어 기능을 제공합니다.
퓨즈는 안전을 제공하는 것 외에도 비용을 절약하는 데 도움이 됩니다. 퓨즈를 사용하면 값비싼 장비 및 구성 요소의 손상을 방지하여 수리 또는 교체 비용을 줄임으로써 궁극적으로 시간과 비용을 절약할 수 있습니다.
5. 퓨즈의 응용
퓨즈는 전기 위험으로부터 장치를 보호함으로써 다양한 응용 분야에서 중요한 역할을 합니다. 일상 생활에서 그 중요성을 강조하는 퓨즈의 일반적인 용도 중 일부는 다음과 같습니다.
1) 가전 제품
퓨즈는 TV, 냉장고 및 세탁기와 같은 가전 제품을 전기 결함으로부터 보호하여 수명과 안전한 작동을 보장합니다.
2) 자동차 산업
자동차는 퓨즈를 사용하여 조명, 오디오 시스템 및 엔진 관리 시스템과 같은 전기 시스템 및 구성 요소를 과전류 이벤트로부터 보호합니다.
3) 산업 장비
퓨즈는 산업 환경에서 기계 및 제어 시스템을 전기 손상으로부터 보호하여 원활한 작동을 보장하고 가동 중지 시간을 최소화하는 데 필수적입니다.
4) 전력 분배 네트워크
퓨즈는 고장 전류를 차단하고 변압기를 보호하며 장비 손상을 방지하여 배전 네트워크의 안정성을 유지하는 데 도움이 됩니다.
5) 전자공학
스마트폰 및 노트북과 같은 소형 전자 장치는 퓨즈를 사용하여 섬세한 구성 요소를 전기 과부하로부터 보호하여 최적의 성능과 수명을 보장합니다.
6) 재생 에너지 시스템
태양 전지판과 풍력 터빈은 퓨즈를 사용하여 과전류로 인한 손상을 방지하여 이러한 귀중한 자원을 보호하고 친환경 에너지를 촉진합니다.
7) 전기 안전 장치
퓨즈는 서지 보호기 및 회로 차단기와 같은 전기 안전 장치의 필수 구성 요소로, 전기 위험에 대한 추가 보호 층을 제공합니다
.
8) 의료 장비
퓨즈는 MRI 기계 및 환자 모니터와 같은 민감한 의료 기기를 보호하여 안전하고 신뢰할 수 있는 작동을 보장하는 데 매우 중요합니다.
9) 조명 시스템
퓨즈는 가로등 및 가정 조명을 포함한 조명 시스템을 과전류로부터 보호하여 안전하고 밝은 환경을 유지하는 데 도움이 됩니다.
10) HVAC 시스템
난방, 환기 및 공조(HVAC) 시스템은 퓨즈를 사용하여 구성 요소를 전기 손상으로부터 보호하여 효율적인 온도 제어를 보장합니다.
