LM723 전압 조정기

7812, 7805 등과 같은 조정된 전원 공급 장치를 얻기 위한 다양한 유형의 전압 조정기가 있습니다. 그러나 이러한 모든 레귤레이터는 고정된 값 출력을 제공합니다. 일관되지 않은 전압 조정을 위해 이전 기사에서 논의한 LM317 IC 전압 조정기가 사용됩니다.



LM723 회로는 IC, 저항기 및 커패시터와 같은 기본 전자 부품으로 구축할 수 있습니다. 예를 들어, 이 회로에 9V 공급을 사용하는 경우 전위차계를 사용하여 조절된 공급을 4볼트에서 8볼트까지 조정할 수 있습니다. 이 IC를 사용하는 주요 목적은 외부 통과 트랜지스터를 사용하여 극한의 전류를 제공하는 것입니다. 여기서 극한의 전류 범위는 최대 10A입니다.







반응형





1. LM723란?

LM723 IC는 외부 통과 트랜지스터 없이 150mA 전류 o/p를 사용하는 직렬 레귤레이터 애플리케이션에 사용되는 변경 가능한 전압 레귤레이터입니다. 외부 트랜지스터를 사용하면 부하를 구동하기 위해 10A 전류를 공급합니다. 입력 전압 공급은 최대 40V이며 o/p 전압 범위는 3볼트에서 40볼트입니다.



이 IC의 응용 분야에는 주로 전류 레귤레이터와 션트 레귤레이터가 포함됩니다. 이 IC에는 작동 온도 -55 °C에서 150 °C의 범위로 선형인 폴딩 백 전류 제한과 같이 이 IC를 사용할 수 있는 낮은 공급 전류 드레인이 포함되어 있습니다. LM723 IC의 등가 전압 레귤레이터에는 주로 MC1723CP, LM723CN, LM723N, LM723QML 및 LM723CMX가 포함됩니다



'





반응형



2. LM723 핀 구성

LM723의 핀 구성은 다음과 같습니다.





• 핀 1(NC): 연결되지 않음
• 핀 2(전류 제한): 전류를 제한하는 데 사용됩니다.
• 핀 3(전류 감지): 폴드백 애플리케이션에 사용되며 전류를 제한하는 데 사용됩니다.
• 핀 4(반전 입력):  안정적인 o/p 전압을 제공합니다.
• 핀 5(비반적 입력): 연산 증폭기 내부에 기준 전압을 공급하는 데 사용됩니다.
• 핀 6(Vref): 7v의 레퍼런스 전압을 제공합니다.
• 핀 7 (-Vcc) : GND (접지) 핀
• 핀 8(NC): 연결되지 않음
• 핀 9(Vz): 일반적으로 네거티브 레귤레이터를 만드는 데 사용됩니다.
• 핀 10(Vout): O/P 핀입니다.
• 핀 11 (Vc) : 직렬 통과 트랜지스터의 컬렉터 입력입니다. 일반적으로 외부 트랜지스터를 사용하지 않는 경우 +ve 전압 전원에 직접 연결됩니다.
• 핀 12(V+): 양극 전원의 입력입니다.
• Pin13(주파수 보상):  100pf 패시터로 잡음을 줄이는 데 도움이 됩니다.
• 핀 14(NC): 연결되지 않음





반응형



3. LM723 특징

LM723의 기능은 다음과 같습니다.

• o/p 전류는 외부 통과 트랜지스터를 사용하지 않고 150mA가 됩니다.
• 최대 입력 공급 전압은 40V입니다.
• 3볼트에서 37볼트까지 수정 가능한 o/p를 제공합니다.
• 스위칭 및 선형 레귤레이터를 만드는 데 사용됩니다.
• 외부 통과 트랜지스터의 도움으로 10A o/p 전류를 공급합니다.
• 포지티브, 네거티브, 직렬, 부동 및 션트와 같은 다양한 작동에 사용됩니다.







반응형



4. LM723 사양

LM723의 사양은 다음과 같습니다.

• 최대 i/p 전압은 40v입니다.
• 레퍼런스 전압은 항상 7V입니다.
• 리플 제거는 74dB입니다.
• Vz 핀의 전류 공급은 25mA입니다.
• 출력 전압 범위는 3V에서 37V입니다
• 작동 온도 범위는 -55°C에서 +150°C입니다.
• Vref 핀의 전류 공급은 15mA입니다.
• 0.01%Vout 및 0.03%Vout의 라인 및 부하 조정







반응형

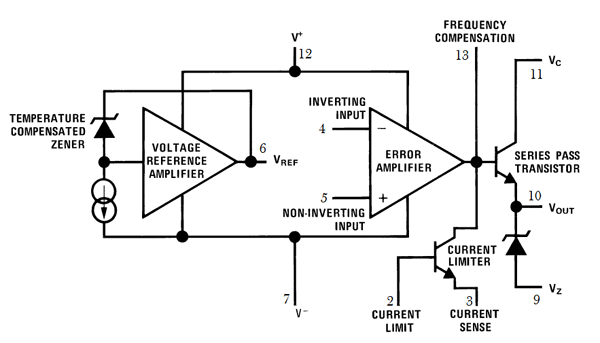

5. LM723 내부 블록 선도

LM723 IC의 내부 블록 다이어그램은 다음과 같습니다. 이 블록 다이어그램은 두 개의 블록, 즉 오류 증폭기와 기준 전압 생성기로 분리하여 설명할 수 있습니다.

레퍼런스 블록에서 제너 다이오드는 설정점에서 강제로 작동하므로 더 많은 zen의 o/p는 IC의 Vref 핀에 있는 증폭기와 함께 안정적인 전압(7.15V)을 생성하기 위해 도착하는 안정적인 전류 공급을 가진 영구 전압입니다.







오류 증폭기 블록에는 직렬 패스 Q1 트랜지스터, 오류 증폭기 및 전류를 제한하는 트랜지스터가 포함됩니다. 이 증폭기는 피드백을 통해 반전 I/P 단자에서 제공되는 o/p 전압을 비반전 단자에서 주어진 Vref 기준 전압으로 대조하는 데 사용됩니다.



내부적으로 제공되지 않는 두 개의 연결은 필요한 출력 전압에 따라 외부에서 제공되어야 합니다. 트랜지스터(Q1)의 전도는 오류 신호에 의해 제어됩니다. 출력 전압을 제어하는 것은 이 트랜지스터입니다.



LM723 전압 조정기의 장점에는 입증된 저잡음, 전압 범위가 넓고, 외부 통과 트랜지스터 지원, 사용자 보상, 매우 유연하고, 완전한 온도 범위에 액세스할 수 있고, 경제적입니다



LM723 전압 조정기의 단점은 어려움, 전류 제한이 정확하지 않음, 전류 제한이 과부하에 민감함, 최저 드롭아웃 전압, 최소 조정 o/p 전압, 오류 증폭기 이득이 보통, 오류 증폭기 바이어스 전류, MOSFET 통과 트랜지스터를 사용할 때 주의가 필요합니다.
