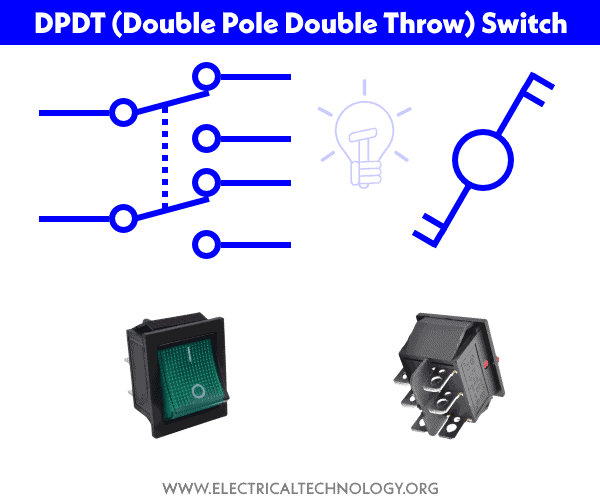

DPDT는 Double Pole, Double Throw 스위치를 의미합니다. 기본적으로 단일 장치에 포장된 두 개의 SPDT 스위치이며 단일 레버로 작동됩니다(단극, 쌍투 스위치 모두에 공통). 즉, DPDT(Double Pole, Double Throw) 스위치는 두 개의 입력 전원에 연결된 두 개의 개별 회로를 제어하는 데 사용됩니다.

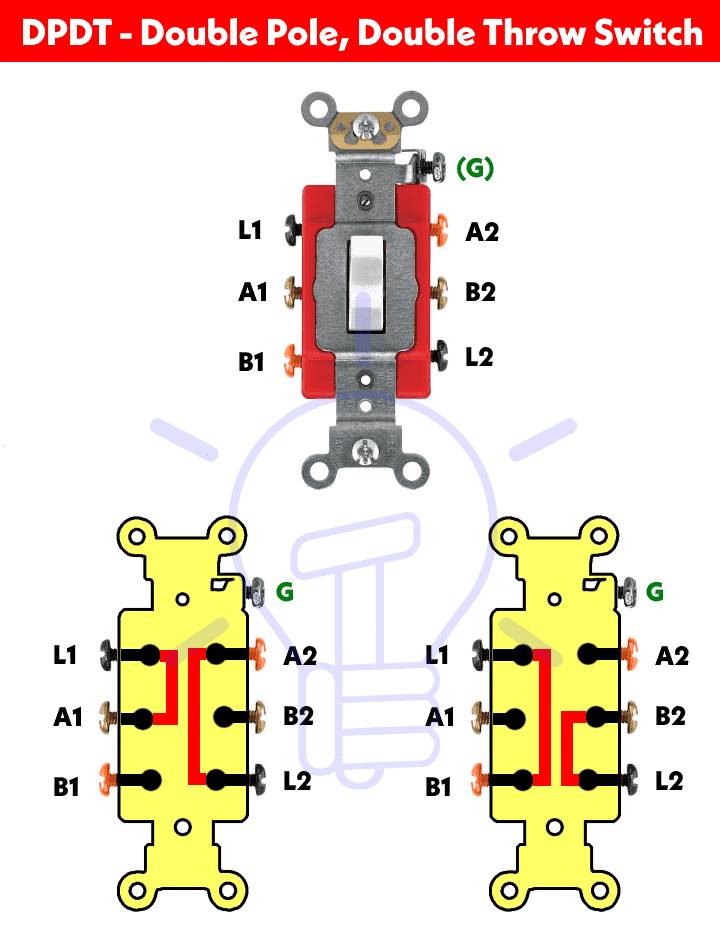

Double Pole, Double Throw 스위치에는 L6, L1, A2, A1, B2 및 B1와 같은 2개의 단자가 있습니다. L1 및 L2 단자는 인입선(1V – NEC 또는 2V 또는 IEC의 경우 Phase 및 Neutral 240의 경우 Hot 120 및 Hot 230)에 연결되고(항상 그런 것은 아님) A1, A1, B1 및 B2는 설계에 따라 부하 지점에 연결됩니다.



이중 폴, DPDT(Double Pole, Double Throw) 스위치는 공급 장치에 연결된 두 개의 개별 장치를 제어하는 데 사용됩니다. 예를 들어, DPDT 스위치를 사용하여 온수기를 120V와 240V 공급 장치 사이에서 전환할 수 있습니다(아래 배선 다이어그램 참조), 여기서 DPDT 스위치로 인해 동작이 교체 가능하므로 단일 작동을 위해 두 공급 라인(Hot1 및 Hot2 또는 Line and Neutral)을 동시에 켜거나 꺼야 합니다.







DPDT 스위치의 구성 및 동작









다양한 애플리케이션에 DPDT 스위치를 배선하는 방법을 살펴보겠습니다.

DPDT 스위치를 사용하여 두 개의 전구 제어 및 배선

다음 기본 배선도는 두 가지 색상(파란색 및 빨간색) LED 전구가 DPDT 스위치를 통해 배선 및 제어되는 것을 보여줍니다. 그림과 같이 두 개의 전선 공급 장치(배터리 또는 AC 소스)는 쌍극, 쌍투 스위치 단자(L1 및 L2)의 입력 단자에 연결됩니다.

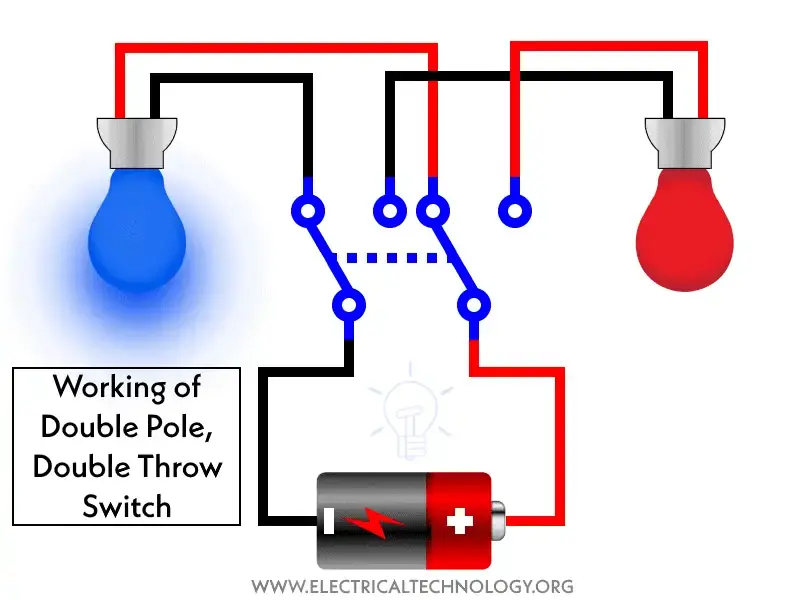

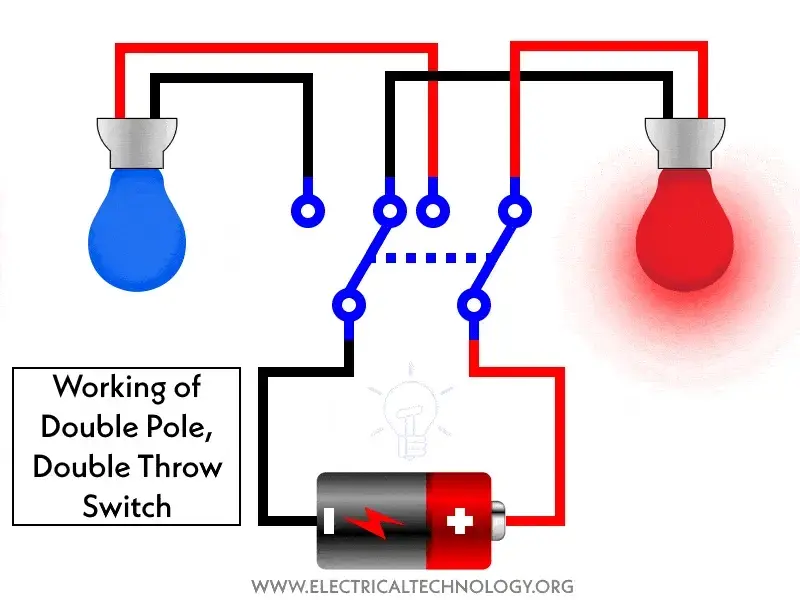

파란색 LED 전구는 A1 및 A2를 통해 연결되고 빨간색 LED 전구는 B1 및 B2에 연결됩니다. 위치 1(위로 표시)에서 회로가 A1 및 A2를 통해 완료되고 빨간색 전구가 꺼지면 파란색 전구가 켜집니다. 위치 2(아래)에서 회로가 B1 및 B2를 통해 완료되고 빨간색 전구가 꺼지면 빨간색 전구가 켜집니다.





위 회로의 동작







DPDT 스위치를 이용한 모터 회전 방향 제어

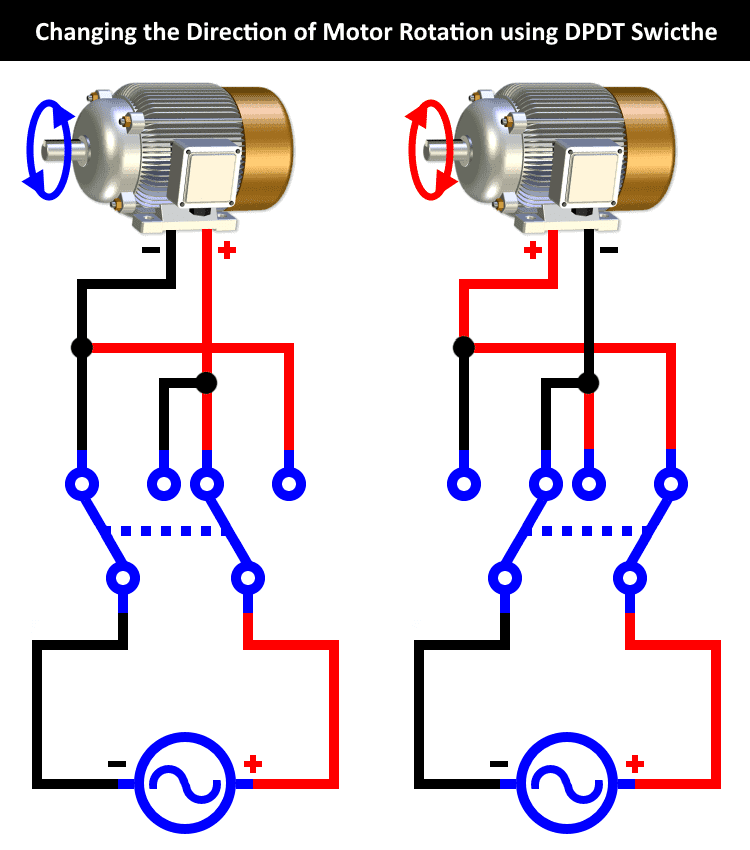

다음 배선도에서 볼 수 있듯이 모터 방향의 회전은 위상 반전 방식을 통해 쌍극, 쌍투 스위치를 통해 제어됩니다.

두 개의 전선 공급 장치(위상, 라인 및 중성선)는 DPDT 스위치의 L1 및 L2 단자에 직접 연결됩니다. 모터는 A1이 B2에 연결되고 A2가 B1에 연결되는 스위치의 부하 단자에 연결됩니다.

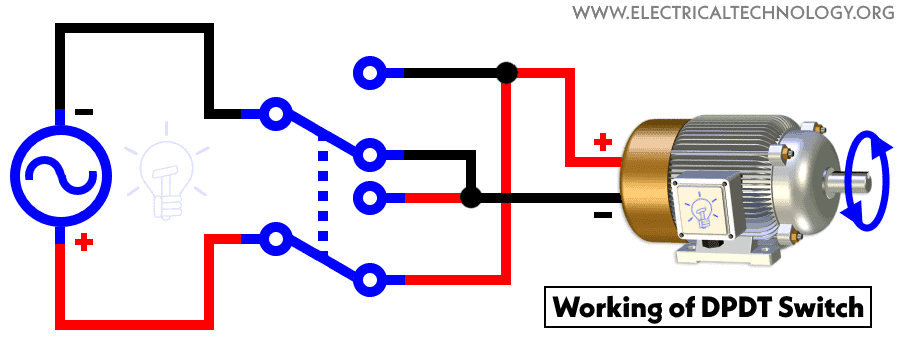

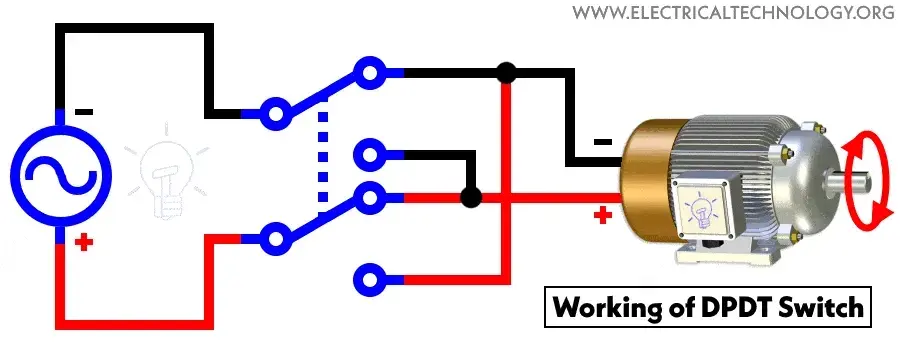

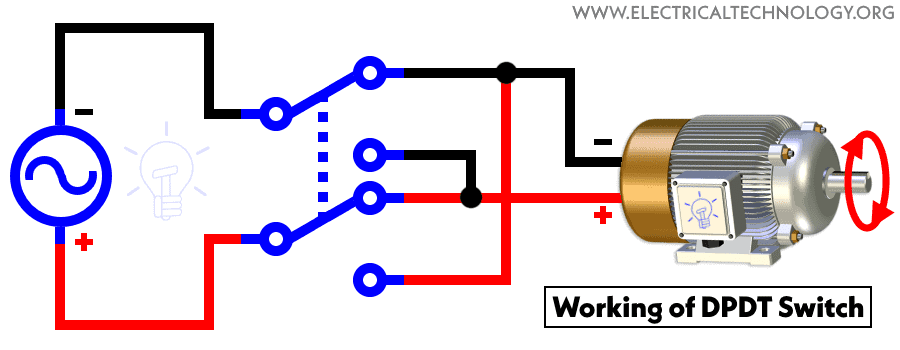

스위치 핸들이 UP이면 A1과 B2를 통해 회로가 완성되면서 모터가 시계 방향으로 회전합니다. 스위치 레버를 내리면 A2와 B1을 통해 회로가 완성되면서 모터가 시계 반대 방향으로 작동합니다. 이러한 방식으로 DPDT 스위치를 사용하여 모터 방향의 회전을 쉽게 변경할 수 있습니다.





위 회로의 동작





DPDT 스위치를 사용하여 온수기를 120V와 240V 사이에서 전환하는 방법

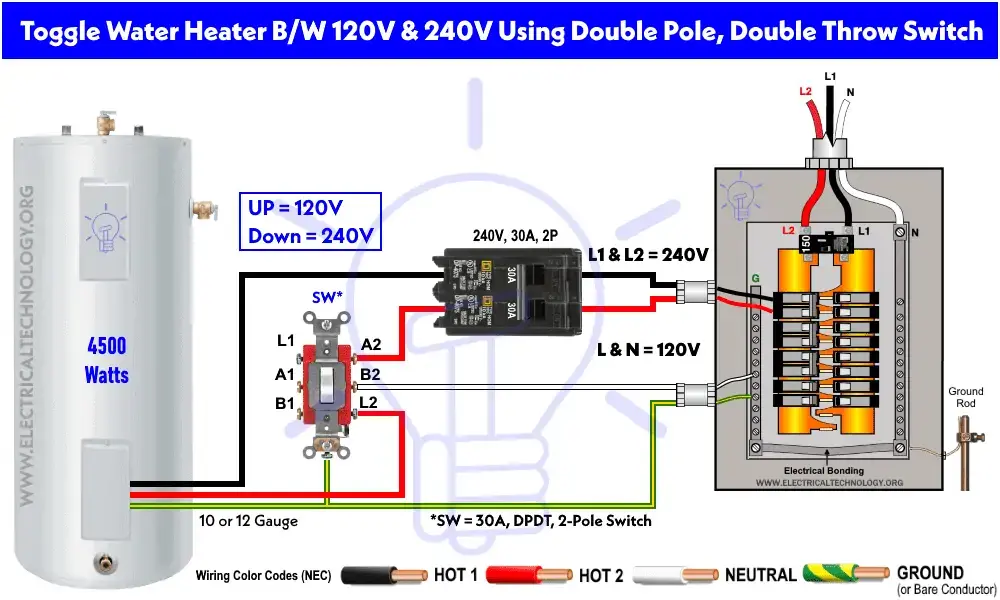

온수기는 이중 극, 이중 투사 스위치를 사용하여 240V와 120V 공급 사이를 전환할 수 있습니다. 이렇게 하려면 1극, 2극에서 Hot 30(검정색)을 연결하십시오.amp 온수기 요소에 회로 차단기. 이제 차단기의 Hot 1(빨간색)을 스위치의 A2 단자에 연결하고 다시 L2 단자를 온수기 단자함에 연결합니다.







이제 버스 바에서 스위치의 B2 단자에 중립을 연결합니다. 마지막으로 접지선을 온수기에 연결합니다. 이 경우 L1, A1 및 B1 단자 나사는 사용되지 않습니다.

스위치 위치가 Up이면 온수기는 Hot 1 및 Hot 2를 통해 240V에서 작동합니다. 스위치 위치가 다운되면 온수기는 핫 1 및 중립을 통해 120V 전원으로 작동합니다.

두 개의 전기 장치 중 하나의 회로를 동시에 작동할 수 있는 이중 폴, 이중 스로우 스위치를 사용하여 두 개의 전기 장치를 제어할 수 있습니다.

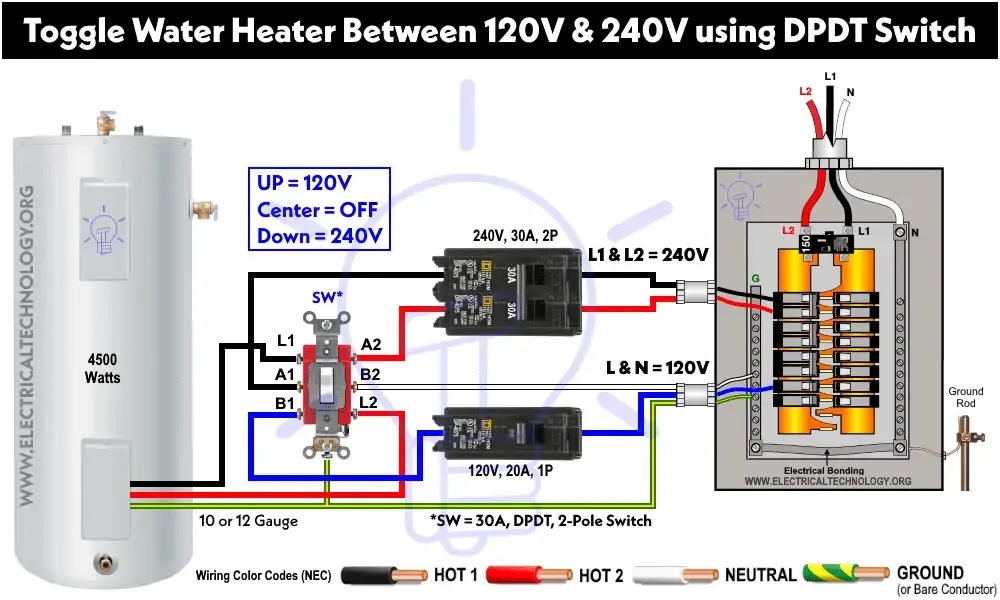

DPDT Center-OFF 스위치를 사용하여 온수기를 120V와 240V 사이에서 전환

위의 배선 다이어그램은 회로에 추가 기능을 추가하기 위해 240V와 120V 사이의 전원만 전환합니다. "supply off"(공급 꺼짐), 중앙 분리 위치의 DPDT 스위치를 사용합니다. 이 경우 30A, 2극, 240V(핫 1 및 핫 2 및 20A), 단일극, 120V(중립 및 핫 와이어) 두 개의 차단기가 필요합니다.



아래 그림과 같이 이중 극, 이중 투사 스위치를 온수기에 연결하기만 하면 됩니다.







회로는 다음과 같이 작동합니다.

• 위쪽 위치의 스위치 레버 = 온수기는 라인과 중성선을 통해 회로가 완료될 때 120V 공급으로 작동합니다(B를 통해1, L1 및 B2, L2 터미널).
• 중앙 위치의 스위치 핸들 = 스위치 OFF – 온수기에 공급되지 않습니다.
• 스위치 레버(Down Position) = 온수기는 240V 전원으로 작동합니다. 회로는 Hot1 및 Hot2를 통해 완료됩니다(L1 및 L2는 A1, , A2 및 L2 단자를 통해 연결됨).
