RJ45 이더넷 케이블 핀아웃
이더넷 LAN 케이블은 크로스오버 또는 스트레이트 스루의 두 가지 유형으로 제공될 수 있습니다. 대부분의 최신 통신 장비는 사용 중인 유형을 자동으로 감지할 수 있지만 일부는 여전히 올바른 케이블 핀아웃이 필요합니다. 다음은 RJ45 커넥터의 핀아웃이므로 어떤 커넥터를 가지고 있는지 확인하거나 직접 구성할 수 있습니다. Cat5e, Cat6 및 Cat7 케이블을 구성해도 상관 없습니다. 핀아웃은 이더넷 케이블의 경우 항상 동일합니다.
스트레이트 스루 LAN 케이블 핀아웃
스트레이트 스루 LAN 케이블이 가장 일반적이며 Cat5e, Cat6 또는 Cat 7인 경우 핀아웃이 동일합니다. 다양한 유형의 케이블(카테고리 또는 고양이)은 점점 더 빠른 전송 및 수신 속도를 제공합니다. 이것은 와이어 꼬임, 더 나은 차폐, 드레인 와이어 및 증가된 직경을 증가시킴으로써 달성됩니다.
전 세계적으로 사용되는 두 가지 핀아웃 표준이 있으며 위치에 따라 어떤 표준을 사용해야 하는지 결정해야 합니다. 두 개의 서로 다른 RJ45 커넥터 핀아웃을 기억하는 쉬운 방법은 T568A가 미국과 아시아에서 사용되고 T568B가 영국(영국)과 유럽에서 사용된다는 것입니다. 다른 핀아웃은 혼합해도 계속 작동합니다.
- T-568 A – 미국A 및 아시아에서 가장 일반적으로 사용 – 미국을 위해 A를 생각하십시오
- T-568 B – Britain (영국) 및 유럽

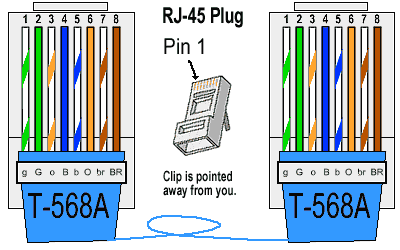

이더넷 케이블 핀아웃 T568A 및 T568B
LAN 케이블용 RJ45 핀아웃
- 핀 1 → 흰색 및 녹색(전송 +) 와이어
- 핀 2 → 녹색(전송 -) 와이어
- 핀 3 → 흰색 및 주황색(수신 +) 와이어
- 핀 4 → 파란색 와이어
- 핀 5 → 흰색 및 파란색 와이어
- 핀 6 → 주황색(수신 -) 와이어
- 핀 7 → 흰색 및 갈색 와이어
- 핀 8 → 갈색 와이어
RJ45 이더넷 케이블 핀아웃
핀 1은 RJ45 커넥터의 왼쪽에 있고 클립은 후면에 있습니다.
크로스오버 이더넷 케이블
크로스오버 이더넷 케이블은 예를 들어 두 개의 라우터 또는 두 대의 PC를 연결하려는 경우와 같이 동일한 유형의 두 장치를 연결하는 데 사용됩니다. 대부분의 최신 IT 장비는 크로스오버가 필요하다는 것을 자동으로 감지하고 신호를 변경할 수 있습니다. 이것을 MDI-X라고 합니다.
크로스오버 LAN 케이블은 한쪽 끝의 수신을 다른 쪽 끝의 송신부에 연결합니다. 크로스오버 케이블을 명확하게 식별하여 실수로 사용하여 네트워크 중단을 일으키지 않도록 주의해야 합니다. 이러한 케이블은 때때로 빨간색 외피가 있는 케이블로 만들어집니다.
크로스오버 이더넷 케이블 핀아웃
크로스오버 LAN 케이블용 RJ45 핀아웃
- 핀 1 ← 흰색과 녹색 와이어 → 핀 3
- 핀 2 ← 녹색 와이어 → 핀 6
- 핀 3 ← 흰색과 주황색 와이어 → 핀 1
- 핀 4 ← 파란색 와이어 → 핀 4
- 핀 5 ← 흰색과 파란색 와이어 → 핀 5
- 핀 6 ← 주황색 와이어 → 핀 2
- 핀 7 ← 흰색과 갈색 와이어 → 핀 7
- 핀 8 ← 갈색 와이어 → 핀 8
RJ45 크로스 오버 이더넷 케이블 핀아웃
RJ45 이더넷 케이블을 압착하는 방법
완벽하게 압착된 RJ45 커넥터를 만들려면 다음 단계를 따르십시오.
- 외부 피복을 약 10mm 뒤로 잘라 내부 도체가 노출되도록 합니다.
- 나일론 가닥이나 와이어 가이드를 잘라냅니다.
- 전선을 곧게 펴십시오.
- 핀아웃에 대한 올바른 색상 코드로 정렬합니다.
- 전선이 모두 같은 길이가 되도록 잘라냅니다.
- 전선을 커넥터에 밀어 넣습니다.
- 외피가 RJ45 크림프 내부에 있는지 확인하십시오.
- 커넥터를 압착합니다.
- 이더넷 케이블을 테스트합니다.
이더넷 케이블의 최대 길이
구조화된 케이블링의 권장 최대 길이는 100m입니다. 여기에는 케이블 런의 양쪽 끝에 5m의 패치 케이블이 포함되므로 고정 케이블의 실제 거리는 90m입니다. 이 거리를 초과하는 모든 것은 케이블에 간섭 및 손실을 유발하며, 이는 오류, 트래픽 패킷 손실 및 처리량 감소로 표시됩니다.
구조화된 케이블링 = 90m
LAN 패치 케이블 = 2 x 5m
케이블을 가능한 한 짧게 유지하고 불필요한 과도한 케이블 서비스 루프를 피하는 것이 좋습니다.
이더넷은 어떤 핀을 사용합니까?
이더넷 케이블 RJ45 커넥터에는 8개의 핀이 있습니다. 핀 1 & 2 (녹색)와 핀 3 & 6 (주황색)은 데이터 통신에 사용되며 핀 4 & 5 (파란색)와 핀 7 & 8 (갈색)은 사용되지 않습니다.
이더넷은 RJ45 커넥터에서 몇 개의 핀을 사용합니까?
이더넷 케이블은 45개의 핀이 있는 RJ8 커넥터를 사용합니다. 핀 1은 탭이 반대쪽을 향하도록 커넥터를 잡고 왼쪽에 있습니다.
RJ45 커넥터란 무엇입니까?
RG45 커넥터는 일반적으로 컴퓨터 네트워크의 이더넷 케이블에 사용됩니다. RG45는 Registered Jack No.45의 약자로 8개의 핀이 있으며 케이블에 압착되어 있습니다.
