AWG 와이어 게이지 및 전류용량



American Wire Gauge "AWG"는 여러 애플리케이션을 위해 다양한 케이블과 전선의 크기를 조정하는 데 사용되는 미국 NEC(National Electrical Codes)의 중요하고 표준적인 도구 중 하나입니다.



영국에서 사용되는 SWG(Standard Wire Gauge)와 유사하게 AWG는 전기 배선 설치 등을 위한 구리 및 알루미늄 와이어의 전류용량을 결정하는 데 사용됩니다.

AWG 표와 차트는 도체의 전류 전달 용량, 직경, 저항, 최대 전류(암페어) 및 기타 중요한 매개변수와 특성을 지정하는 편리한 방법입니다.



AWG – 미국 와이어 게이지

정확한 와이어 직경을 위해 특정 길이를 가진 와이어의 정확한 저항량을 옴 단위로 측정하는 것은 불가능합니다. AWG(American Wire Gauge)가 1857년부터 중요한 역할을 해온 곳입니다.



AWG는 특정 도체(예: 고체, 연선, 원형 및 비철(상당한 양의 철을 포함하지 않는 합금 또는 금속) 재료(예: 알루미늄, 구리 등))의 직경을 정확하게 측정하는 데 사용됩니다. American Wire Gauge의 가장 중요한 역할 중 하나는 전선의 암페어 단위로 전류 전달 용량을 측정하는 것입니다(일명 Wire Ampacity = 도체가 정격 온도를 초과하지 않고 지속적으로 전달할 수 있는 최대 전류의 양.



AWG에 대해 한 가지 주의해야 할 점은 정수가 클수록 와이어의 굵기와 직경이 작아진다는 것입니다. 예를 들어, 14AWG 크기는 15Amp 회로 차단기에 적합한 전선인 반면 8AWG 크기는 40Amps 회로 차단기 및 부하 지점에 가장 적합합니다. 요컨대, 전류용량은 AWG 정수의 크기(0000AWG에서 40AWG까지)에 반비례합니다(예: AWG 크기가 높을수록 전류용량이 낮아지고 그 반대의 경우도 마찬가지임).



* AWG (American Wire Gauge)는 B 및 S 게이지 (Brown & Sharpe Gauge)라고도합니다.



와이어 게이지 (측정 도구)

작업 현장에 있고 특정 부하에 대한 와이어 크기 게이지를 알아야 하는 경우 빠른 솔루션 중 하나는 와이어 게이지 도구라는 편리한 장치를 사용하는 것입니다. 그것은 특정 슬롯과 구멍에 따라 다르지만 일반적인 숫자가 인쇄되는 작은 원형 모양의 디스크입니다.



와이어 게이지 도구를 사용하여 특정 와이어에 적합한 게이지 크기를 찾으려면 외부 절연체를 제거하고 와이어 게이지 슬롯에 와이어 도체를 하나씩 삽입하기만 하면 됩니다. 슬롯(구멍이 아님)에 제대로 고정된 경우 와이어의 정확한 게이지 크기(특정 슬롯에 인쇄됨)입니다.







와이어 게이지 차트 및 테이블이 중요한 이유

가정용이든 산업용이든 모든 전기 설비 시스템에서 적절한 전선 크기와 적절한 크기의 회로 차단기를 선택하는 것이 매우 중요합니다. 예를 들어, 온수기를 설치해야 하는 경우 어떤 크기의 전선을 선택하시겠습니까? 모든 전기 부하 지점과 더 높은 와트에 동일한 크기의 전선을 사용할 수 없기 때문입니다.tag전자 기기. 그렇다면 더 높은 부하를 위한 작은 전선이 더 뜨거워져 전선이 타버릴 뿐만 아니라 회로 차단기와 연결된 기기가 손상될 수 있습니다. 여기에 AWG 도구와 관련 차트 및 표가 필요합니다.

전선 크기 차트에 따라 8V, 50W, 240W, 9000V 온수기 요소 와트에 대해 "240AWG" 전선 크기와 회로 차단기의 <>A를 선택할 수 있습니다. 다음 섹션에서 해결된 예와 이에 대한 관련 AWG 와이어 크기 표를 보여줍니다.



와이어 게이지 차트 및 표 – AWG 게이지

American Wire Gauge에 인쇄된 정수(숫자)는 게이지 크기를 나타냅니다. AWG에는 서로 다른 번호에 할당된 총 44개의 게이지가 있습니다. 정수로 된 표준 크기 목록에서 4/0(0000)은 AWG에 인쇄된 가장 큰 직경이고 40AWG는 가장 작은 직경입니다.

또한 0000AWG보다 큰 와이어 직경 및 두께에 사용되는 4(0/000), 3(0/00), 2(0/0)과 같은 특수 게이지가 있습니다. 이러한 복잡한 항목 대신 와이어 게이지 테이블과 차트는 AWG를 기반으로 하는 대체 유용한 리소스입니다. 이 AWG 게이지 차트에서 가장 일반적인 게이지 값은 직경, 면적, 전류용량, 저항, 전류 밀도, 융합 전류 및 온도 등급 등과 같은 와이어의 다양한 특성을 보여줍니다.

다음 AWG "American Wire Gauge" 표는 AWG 크기와 직경을 밀리미터 "mm" 단위로, 인치를 "in"으로 표시하고 단면적을 mm 단위로 보여줍니다2, 인체2 및 kcmil 또는 MCM 및 1000피트 및 1000미터당 저항(옴). AWG 크기 차트는 섀시 배선 및 전력 전송 애플리케이션을 위한 전류(암페어)도 보여줍니다.



AWG #	Diameter		Cross Section Area			Resistance in Ω		Current in Amps
	mm	inch	mm2	Inch2	kcmil	Ω / kft	Ω / km	Chassis Wiring	Power Transfer
0000 (4/0)	11.6840	0.4600	107.2193	0.1662	211.6000	0.049	0.1608	380	302
000 (3/0)	10.4049	0.4096	85.0288	0.1318	167.8064	0.0618	0.2028	328	239
00 (2/0)	9.2658	0.3648	67.4309	0.1045	133.0765	0.0779	0.2557	283	190
0 (1/0)	8.2515	0.3249	53.4751	0.0829	105.5345	0.0983	0.3224	245	150
1	7.3481	0.2893	42.4077	0.0657	83.6927	0.1239	0.4066	211	119
2	6.5437	0.2576	33.6308	0.0521	66.3713	0.1563	0.5127	181	94
3	5.8273	0.2294	26.6705	0.0413	52.6348	0.197	0.6464	158	75
4	5.1894	0.2043	21.1506	0.0328	41.7413	0.2485	0.8152	135	60
5	4.6213	0.1819	16.7732	0.0260	33.1024	0.3133	1.028	118	47
6	4.1154	0.1620	13.3018	0.0206	26.2514	0.3951	1.296	101	37
7	3.6649	0.1443	10.5488	0.0164	20.8183	0.4982	1.634	89	30
8	3.2636	0.1285	8.3656	0.0130	16.5097	0.6282	2.061	73	24
9	2.9064	0.1144	6.6342	0.0103	13.0927	0.7921	2.599	64	19
10	2.5882	0.1019	5.2612	0.0082	10.3830	0.9988	3.277	55	15
11	2.3048	0.0907	4.1723	0.0065	8.2341	1.26	4.132	47	12
12	2.0525	0.0808	3.3088	0.0051	6.5299	1.588	5.211	41	9.3
13	1.8278	0.0720	2.6240	0.0041	5.1785	2.003	6.571	35	7.4
14	1.6277	0.0641	2.0809	0.0032	4.1067	2.525	8.285	32	5.9
15	1.4495	0.0571	1.6502	0.0026	3.2568	3.184	10.448	28	4.7
16	1.2908	0.0508	1.3087	0.0020	2.5827	4.015	13.174	22	3.7
17	1.1495	0.0453	1.0378	0.0016	2.0482	5.063	16.612	19	2.9
18	1.0237	0.0403	0.8230	0.0013	1.6243	6.385	20.948	16	2.3
19	0.9116	0.0359	0.6527	0.0010	1.2881	8.051	26.415	14	1.8
20	0.8118	0.0320	0.5176	0.0008	1.0215	10.152	33.308	11	1.5
21	0.7229	0.0285	0.4105	0.0006	0.8101	12.802	42.001	9	1.2
22	0.6438	0.0253	0.3255	0.0005	0.6424	16.143	52.962	7	0.92
23	0.5733	0.0226	0.2582	0.0004	0.5095	20.356	66.784	4.7	0.729
24	0.5106	0.0201	0.2047	0.0003	0.4040	25.668	84.213	3.5	0.577
25	0.4547	0.0179	0.1624	0.0003	0.3204	32.367	106.19	2.7	0.457
26	0.4049	0.0159	0.1288	0.00025	0.2541	40.814	133.9	2.2	0.361
27	0.3606	0.0142	0.1021	0.00020	0.2015	51.466	168.85	1.7	0.288
28	0.3211	0.0126	0.0810	0.00013	0.1598	64.897	212.92	1.4	0.226
29	0.2859	0.0113	0.0642	0.00010	0.1267	81.833	268.48	1.2	0.182
30	0.2546	0.0100	0.0509	0.00008	0.1005	103.19	338.55	0.86	0.142
31	0.2268	0.0089	0.0404	0.00006	0.0797	130.12	426.9	0.7	0.113
32	0.2019	0.0080	0.0320	0.00005	0.0632	164.08	538.32	0.53	0.091
33	0.1798	0.0071	0.0254	0.00004	0.0501	206.9	678.8	0.51	0.088
34	0.1601	0.0063	0.0201	0.000031	0.0398	260.9	855.96	0.43	0.072
35	0.1426	0.0056	0.0160	0.000025	0.0315	328.98	1,079.3	0.43	0.072
36	0.1270	0.0050	0.0127	0.000020	0.0250	414.84	1,361	0.33	0.056
37	0.1131	0.0045	0.0100	0.000016	0.0198	523.1	1,716.2	0.33	0.056
38	0.1007	0.0040	0.0080	0.000012	0.0157	659.62	2,164.1	0.27	0.044
39	0.0897	0.0035	0.0063	0.000010	0.0125	831.77	2,728.9	0.26	0.043
40	0.0799	0.0031	0.0050	0.000008	0.0099	1,048.8	3,441.1	0.21	0.035



참고 : Ω/km 및 Ω/kft 단위의 전선 저항은 20°C 또는 68°F입니다.

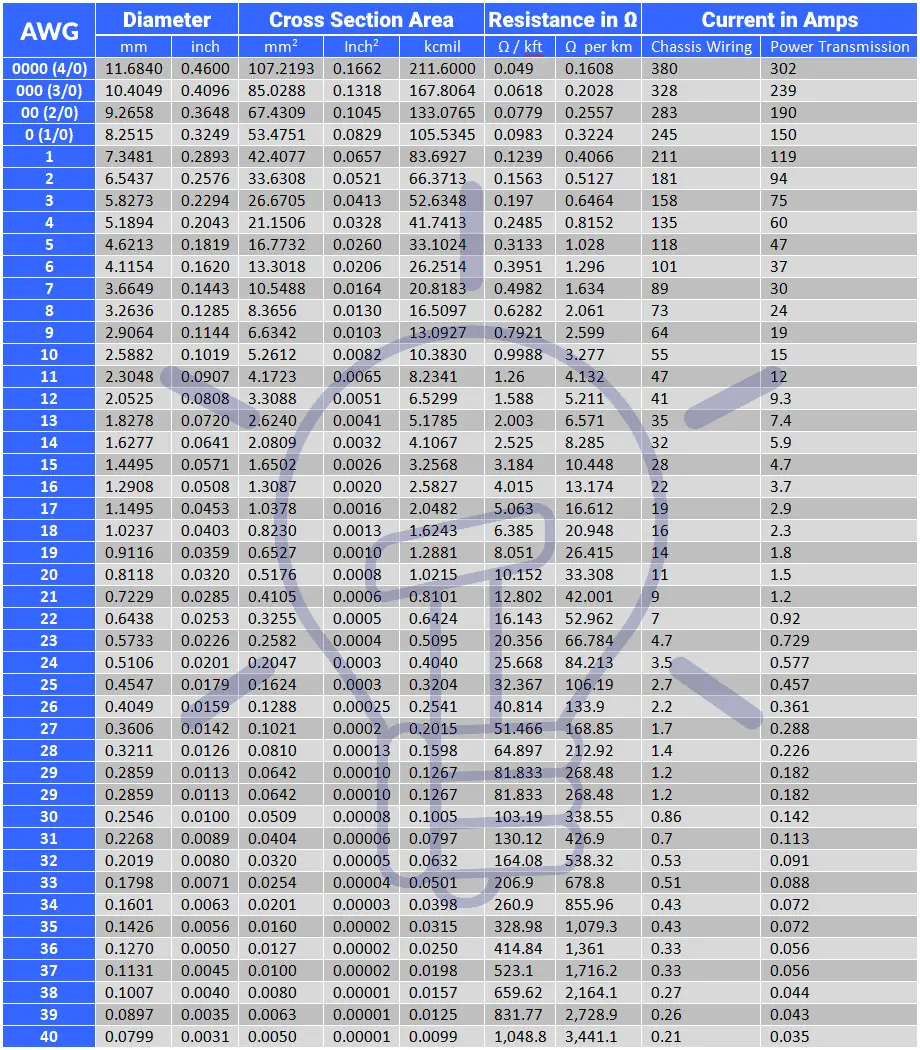

다음은 참조용으로 다운로드해야 하는 경우 이미지 형식의 AWG 와이어 크기 차트입니다.







AWG를 기반으로 한 와이어 크기 전류용량 및 차단기 크기 차트

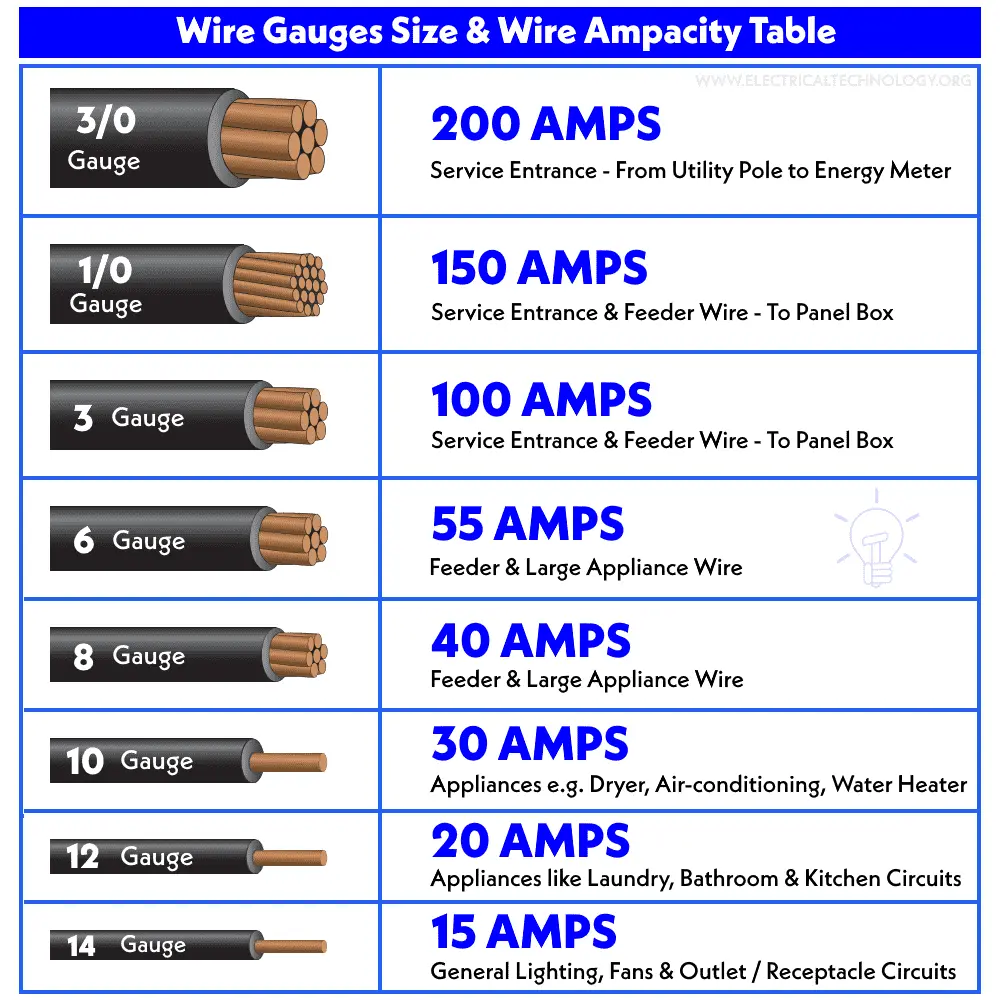

와이어 게이지 차트에서 파생되고 AWG 크기를 기반으로 하는 다음 그림은 다양한 애플리케이션에 일반적으로 사용되는 와이어 게이지 크기를 보여줍니다.





다음 AWG 표는 다양한 AWG 게이지와 관련 전류용량 및 와이어 애플리케이션을 보여줍니다.



와이어 게이지	정격 전류용량	와이어 응용 분야
4/0 (0000)	260암페어	주거용 전기 설비에서 볼 수 있는 가장 큰 전선 크기
3/0 (000)	200암페어	인입구 및 피더 케이블
1/0 (0)	150암페어	인입구 및 피더 케이블
2 게이지	95암페어	대형 온수기 요소
4 게이지	70암페어	전기로, 대형 전기 히터
6 게이지	55암페어	용광로, 쿡탑 및 전기 레인지
10 게이지	30암페어	전기 의류 건조기, 240V 창 에어컨, 전기 온수기
12 게이지	20암페어	주방, 욕실 및 실외 콘센트 (콘센트) - 120V 에어컨
14 게이지	15암페어	전등, 램프, 콘센트, 조명 회로
16게이지	13암페어	연장 코드(경량)
18 게이지	10암페어	저전압 조명 및 램프 코드





위의 표를 다음과 같이 참조 시트로 다운리드할 수 있습니다.

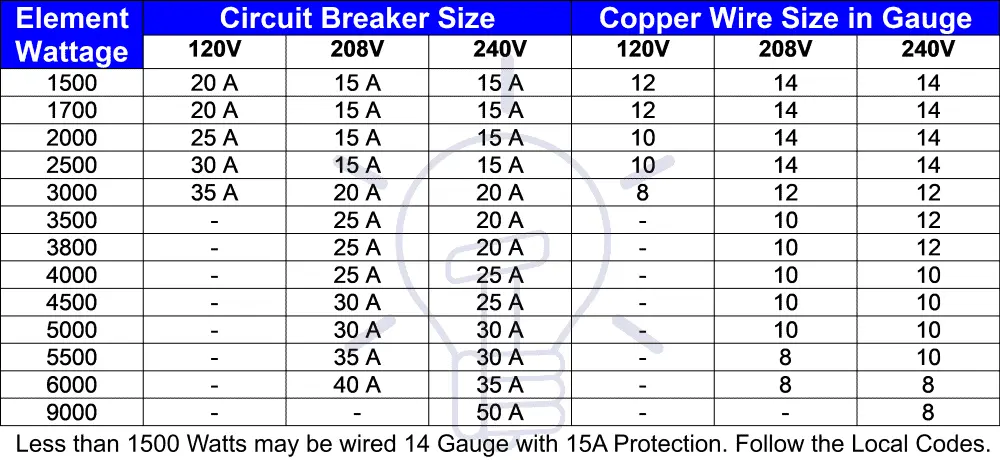

다음 두 차트는 와이어 게이지 크기와 전압 레벨이 다른 적절한 차단기 크기를 암페어 단위로 표시합니다.
