입력 신호 소스의 타입(접지 또는 플로팅)과 측정 시스템의 설정(차동, 단일 종단형, 유사 차동)이 신호를 측정 디바이스에 연결하는 방법을 결정합니다.
다음 테이블은 특정 어플리케이션에 국한되지 않는, 아날로그 입력 연결에 대한 일반적인 요약을 제공합니다.
| 입력 | 신호 소스 타입 | |
| 플로팅 신호 소스(빌딩 접지에 연결되지 않음) | 접지된 신호 소스 | |
| 예제: 접지되지 않은 열전쌍, 절연된 출력을 가진 신호 컨디셔닝, 배터리 디바이스 | 예제: 절연되지 않은 출력을 가진 인스트루먼트 | |

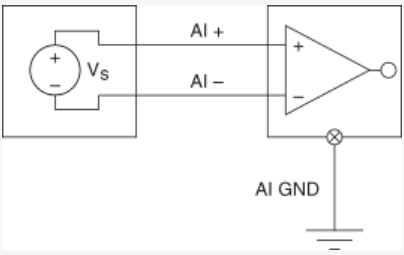

| 차동(DIFF) |  |
 |

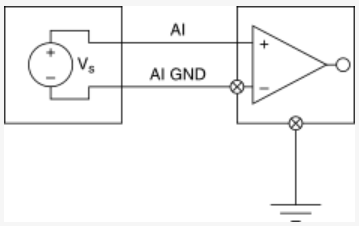

| 접지 참조된 단일 종단형 (RSE) 노트: AI GND는 모든 RSE 채널의 참조로 공유됩니다. |
 |
 |
| 참조되지 않은 단일 종단형 (NRSE) 노트: AI SENSE는 모든 NRSE 채널의 참조로 공유됩니다. |
 |
 |

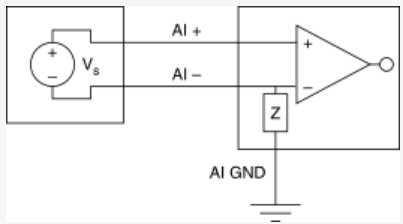

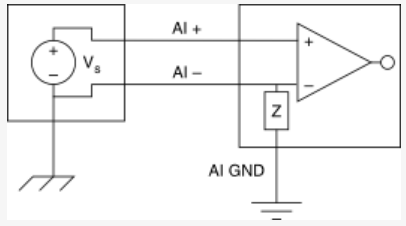

| 유사 차동 |  |
 |
| Rext은 사용자가 추가하는 외부 바이어스 저항입니다. | ||
