많은 측정 디바이스가 전류를 측정하고 생성할 수 있습니다. DAQ 디바이스로 전류를 측정하거나 생성하려면 저항기가 필요합니다. 전류는 아날로그 입력 커넥터를 통해 측정되거나 아날로그 출력 커넥터를 통해 생성될 수 있습니다. 저항은 커넥터 및 전류 소스와 병렬로 놓아야 합니다. 저항기를 통과할 때 떨어지는 전압을 측정하고 이를 전류로 변환하려면 옴의 법칙(Ohm's Law)을 사용합니다.
I(A) = V(V)/ R(Ω)
여기서 I는 전류, V는 전압, R은 저항입니다.
4-20 mA 루프
4-20 milliamp (4-20 mA) 루프는 측정 시스템에서 일반적으로 사용됩니다. 4-20 mA 루프는 스파크를 생성하지 않는 시스템에서 열린 회로를 감지하기 위해 다이나믹 범위를 4 mA의 실시간 제로와 짝을 짓습니다. 다른 장점으로는 호환이 편리한 하드웨어가 많고, 작업 범위가 길고, 가격이 저렴하다는 점을 들 수 있습니다. 4-20 mA 루프는 디지털 통신, 컨트롤 어플리케이션, 원격 센서 일기 등 다양하게 사용할 수 있습니다.
4-20 mA 전류 루프의 목적은 센서가 전류의 형태로 신호를 전달하게 하기 위한 것입니다. 다음 그림에서 Level Sensor와 Remote Sensor Electronics는 일반적으로 단일 유닛에 내장됩니다. 외부 24 VDC 공급이 센서에 전원을 공급합니다. 센서는 센서가 측정하는 값을 나타내는 전류를 제어합니다. 이 경우에는 센서가 측정하는 값이 탱크의 액체 레벨입니다.
전류 루프 연결하기

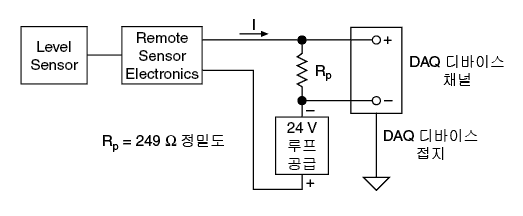

DAQ 디바이스는 옴의 법칙을 사용하여 249 Ω 저항기 Rp을 지날 때 떨어지는 전압 값을 읽습니다.
전류가 4-20 mA이고 Rp가 249 Ω이기 때문에, V 범위는 0.996 V에서 4.98 V입니다. 이는 DAQ 디바이스가 읽을 수 있는 범위 내에 있습니다. 방정식이 전류를 계산하는데 유용하지만, 일반적으로 전류는 측정하려는 물리적 양을 나타냅니다. 다음 그림에서 탱크 레벨은 0에서 50 feet로 측정됩니다. 4 mA는 0 feet를 나타내며 20 mA는 50 feet를 나타냅니다. L은 탱크 레벨, I는 전류입니다.
탱크 레벨과 전류 사이의 선형 관계
