주기, 반 주기, 펄스 폭, 두 에지 분리 측정하기

DAQ 디바이스와 같은 카운터를 사용하여 주기, 반 주기, 펄스 폭, 두 에지 분리를 측정하여 이벤트의 지속기간이나 두 이벤트 사이의 간격을 결정할 수 있습니다.

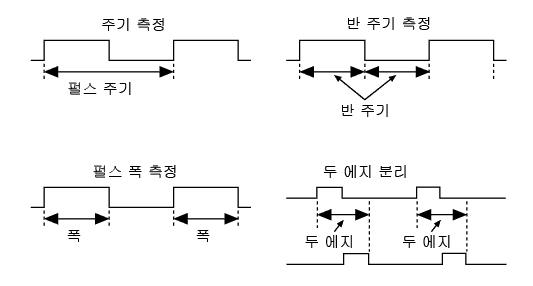

주기 측정은 펄스의 연속적인 상승 또는 하강 에지 사이의 시간을 측정합니다. 반 주기 측정은 순차적인 에지 사이의 시간을 측정합니다. 펄스 폭 측정은 상승과 하강 에지 또는 하강과 상승 에지 사이의 시간을 측정합니다. 두 에지 분리는 한 디지털 신호의 상승 또는 하강 에지와 다른 디지털 신호의 상승 또는 하강 에지 사이의 시간을 측정합니다.

주기, 반 주기, 펄스 폭, 두 에지 분리의 수식은 다음과 같습니다:

주기, 반 주기, 펄스 폭, 또는 두 에지 분리(초) = 카운트 / 카운터 타임베이스 속도(Hz).

이 때 카운트는 측정된 입력 신호 또는 신호의 주기, 반 주기, 펄스 폭, 또는 두 에지 분리 동안 경과한 카운터 타임베이스의 ticks 개수입니다.

카운터 타임베이스 속도는 알려진 주파수이며 일반적으로 내장 타임 소스입니다. 카운터 타임베이스 속도가 알려져 있지 않은 경우, 카운터 타임베이스의 ticks에 상대적으로만 측정을 수행할 수 있습니다. 카운터 타임베이스로 외부 신호를 사용하고 외부 신호의 주파수가 알려져 있지 않거나 불규칙할 때 이런 경우가 발생합니다.
