풀다운 저항 회로구성와 동작방식

풀다운 저항은 디지털 장치의 핀과 접지 사이에 연결됩니다. 전압을 로직 로우 레벨로 낮춥니다.풀다운 저항은 디지털 신호 처리의 안정성과 신뢰성을 보장하며 다양한 디지털 전자 회로 및 집적 회로의 필수 구성 요소입니다.

풀다운 저항 회로의 구성과 동작방식에 대해 알아보겠습니다.







반응형





1. 풀다운 저항이란?

디지털 전자 회로에서 풀다운 저항은 회로의 안정성을 보장하기 위해 접지와 신호 라인 사이에 연결된 수동 회로 요소입니다.

따라서 풀다운 저항은 활성 구동 신호가 없는 경우 신호 라인을 명확한 논리 레벨(일반적으로 0 또는 낮은 전압 레벨)에 연결합니다. 이 저항은 풀업 저항과 동일한 기능을 수행하며, 즉, 신호 라인의 부동 상태를 방지하여 회로에 신뢰성과 안정성을 제공합니다.



5V에서 작동하는 디지털 회로의 예를 들어 보겠습니다. 2에서 5 V 사이의 입력 전압은 하이 로직으로 간주되고 0에서 0.8 V 사이의 전압은 로우 로직으로 간주됩니다. 0.8V 초과 및 2V 미만의 전압은 부동 전압으로 간주됩니다.







반응형





입력 전압이 0.9V에서 1.9V 사이일 때 회로는 로직의 상태를 1 또는 0으로 결정할 수 없습니다.



풀다운 레지스터는 부동 상태에서 logic level이 0이 될 수 있도록 하며, 따라서 회로는 이를 low logic 0으로 읽습니다.







반응형



2. 회로도

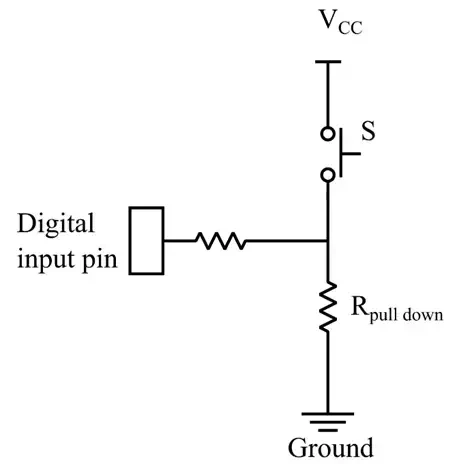

풀다운 저항 회로의 구성은 다음과 같습니다.





회로도에서 볼 수 있듯이, 신호선에 구동 신호가 없을 때 신호선의 부동 상태를 방지하기 위해 신호선과 접지단자 사이에 저항이 연결되어 있음을 알 수 있습니다.





반응형



3. 동작방식

신호 라인에 주행 신호가 연결되어 있지 않은 경우 외부 노이즈가 유입되어 회로 작동에서 정의되지 않은 동작 및 논리적 오류가 발생할 수 있습니다.

그러나 이 문제는 풀다운 저항을 사용하여 해결할 수 있습니다. 풀다운 저항은 신호 라인과 접지 사이에 연결되어 신호 라인 사이에 명확한 경로를 제공합니다. 따라서 활성 구동 신호가 없는 경우 풀다운 저항은 신호 라인을 접지 레벨 전위 쪽으로 당겨 낮은 로직 레벨에 연결합니다.



이 저항은 항상 스위치나 트랜지스터와 같은 능동 장치와 함께 사용된다는 점에 유의하는 것이 중요합니다. 액티브 소자가 OFF 상태일 때 풀다운 저항은 신호 라인을 낮은 로직 레벨에 연결하므로 부동 상태를 방지하여 회로의 안정성을 유지합니다.

그러나 액티브 장치 또는 스위치가 ON 상태에 있을 때 신호 라인을 능동적으로 구동하여 높은 로직 레벨로 상승할 수 있습니다. 이런 식으로 풀다운 저항이 전자 회로에서 작동합니다.







반응형





4. 저항 값 계산

풀다운 저항의 저항 값은 능동 장치의 특성, 회로의 잡음 내성, 원하는 상승 및 하강 시간 등과 같은 회로의 다양한 요인에 따라 달라집니다. 다음 공식을 사용하여 저항을 계산할 수 있습니다







여기서 Vlmax 는 저항이 로우 로직으로 받아들일 수 있는 최대 전압이고 "I"는 디지털 입력 핀이 끌어오는 최대 전류입니다.

풀다운 저항의 저항 값은 구동 장치에 과도하게 부하를 주지 않고 비활성 상태일 때 신호 라인을 낮은 로직 레벨로 유지할 수 있어야 합니다.





풀다운 저항은 일반적으로 다양한 디지털 전자 회로에 사용됩니다. 몇 가지 주요 응용 프로그램은 다음과 같습니다.

• 이 제품은 적절한 인터페이스를 제공하기 위해 마이크로 컨트롤러 입력 회로에 사용됩니다.
• 또한 오픈 컬렉터 또는 오픈 드레인 출력이 있는 다양한 디지털 장치에도 사용됩니다.
• 푸시 버튼 스위치에 사용됩니다.
• 전자 회로에서는 알려진 출력 저항/임피던스를 제공하는 데 사용됩니다.

풀다운 저항 회로의 안정성과 무결성을 제공하는 전자 회로의 중요한 회로 요소입니다. 접지에 대한 경로를 제공하여 디지털 회로의 신호 라인의 부동 상태를 방지하며 회로의 잡음 간섭 문제를 최소화합니다.
