고급 엑셀 차트

차트는 결과를 전달하는 효율적인 데이터 시각화 수단이라는 것을 알고 있습니다. Excel에서 사용할 수 있는 차트 종류 외에도 널리 사용되는 일부 응용 프로그램 차트가 널리 사용됩니다. 이 자습서에서는 이러한 고급 차트와 Excel에서 차트를 만드는 방법에 대해 알아 봅니다.

고급 차트의 종류

• Waterfall Chart
• Band Chart
• Gantt Chart
• Thermometer Chart
• Gauge Chart
• Bullet Chart
• Funnel Chart
• Waffle Chart
• Heat Map
• Step Chart
• Box and Whisker Chart
• Histogram
• Pareto Chart
• Organization Chart



고급 차트 요약

모든 고급 차트를 간략하게 살펴보겠습니다.

Waterfall Chart

Waterfall Chart는 순차적으로 도입된 양수 또는 음수 값의 누적 효과를 이해하는 데 도움이 되는 데이터 시각화의 한 형태입니다.

Band Chart

Band Chart는 정의된 데이터 범위의 상한선과 하한을 표시하기 위해 음영 영역이 추가된 꺾은선형 차트입니다.

Gantt Chart

Gantt Chart는 작업, 작업 기간 및 작업 계층 구조를 나타내는 일련의 수평선이 프로젝트를 계획하고 추적하는 데 사용되는 차트입니다.

Thermometer Chart

Thermometer Chart는 단일 작업(예: 작업 완료)을 추적하여 목표와 비교하여 현재 상태를 나타냅니다. 완료된 작업의 백분율을 표시하고 Target을 100%로 표시합니다.

Gauge Chart

다이얼 차트 또는 속도계 차트라고도 하는 게이지 차트는 포인터나 바늘을 사용하여 정보를 다이얼의 판독값으로 표시합니다.

Bullet Chart

Bullet chart는 선형 디자인을 사용하여 측정값을 하나 이상의 관련 측정값과 비교할 수 있도록 지원합니다.



Funnel Chart

Funnel Chart는 프로세스의 한 단계에서 다른 단계로 전달되는 데이터의 점진적 감소를 시각화하는 데 사용됩니다.

Waffle Chart

Waffle Chart는 10 × 10 셀 그리드로, 작업 완료율과 같은 백분율 값을 표시하기 위해 조건부 서식에 따라 셀이 색상이 지정됩니다.

Heat Map

Heat Map은 중요한 데이터 포인트를 강조 표시하기 위해 테이블의 데이터를 시각적으로 표현한 것입니다.

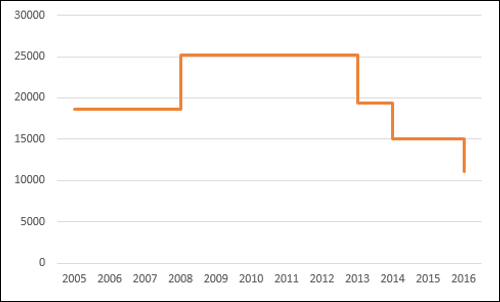

Step Chart

Step Chart는 수직선과 수평선을 사용하여 일련의 데이터 요소를 연결하여 단계와 같은 진행을 형성하는 꺾은선형 차트입니다.

Box and Whisker Chart

Box and Whisker Chart는 일반적으로 통계 분석에 사용됩니다. Box and Whisker Chart에서 숫자 데이터는 사분위수로 나뉘고 첫 번째 사분위수와 세 번째 사분위수 사이에 상자가 그려지며 두 번째 사분위수를 따라 중앙값을 표시하기 위해 추가 선이 그려집니다.



첫 번째 및 세 번째 사분위수 외부의 최소값과 최대값은 수염이라고 하는 선으로 표시됩니다.

Whisker은 상한 사분위수와 하한 사분위수 외부의 변동성을 나타내며 수염 바깥쪽의 모든 점은 특이치로 간주됩니다.

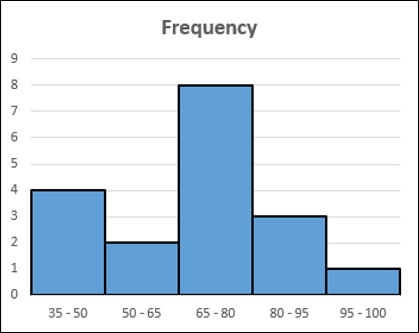

Histogram 히스토그램

히스토그램은 수치 데이터 분포를 그래픽으로 표현한 것으로 통계 분석에 널리 사용됩니다. 히스토그램은 연속적인 숫자 간격에서 변수의 발생 횟수에 해당하는 길이를 가진 직사각형으로 표시됩니다.

Pareto Chart

Pareto Chart는 의사 결정을 위한 통계 분석에서 널리 사용됩니다. 이는 결과의 80%가 원인의 20%에 기인한다는 80/20 법칙이라고도 하는 파레토 법칙을 나타냅니다.

Organization Chart조직도

조직도는 조직의 관리 구조를 그래픽으로 나타냅니다.

이러한 차트 중 일부는 Excel 2016에 포함되어 있지만 Excel 2013 및 이전 버전에는 기본 제공 차트로 포함되어 있지 않습니다.
