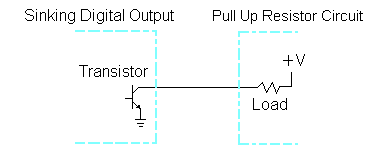

싱킹 입력을 싱킹 출력에 연결하는 방법 : 싱킹 출력에 연결된 싱킹 입력에는 접지와 부하가 있지만 전압 소스는 없으므로 전압 소스를 회로에 추가해야합니다. 이것은 전압 소스에 대한 I / O의 출력 사이에 "Pull-Up"저항을 추가하여 수행 할 수 있습니다. 그러면 전압 소스가 소싱 I / O와 저항에 의해 제공되는 전압 소스가 추가되어 전압 소스가 접지에 단락되는 것을 방지 할 수 있습니다. 아래 그림은 싱킹 입력 및 싱킹 출력과 함께 레지스터와 전압 소스를 연결하는 방법을 보여줍니다. 저항은 두 가지 요구 사항을 충족해야합니다. 첫째, 저항의 저항은 라인이 싱킹 출력에 의해 접지에 연결될 때 적절한 부하를 제공 할만큼 충분히 높아야합니다. 둘째, 저항은 싱킹 출력이 꺼져있을 때 라인을 지상에서 끌어..

1950년대부터 전류 루프는 공정 모니터링 및 제어를 위해 변환기 데이터를 전송하는 데 사용되었습니다. 낮은 구현 비용, 노이즈에 대한 고유한 내성 및 장거리 신호 전달 기능을 갖춘 전류 루프는 산업 환경에 특히 적합한 것으로 입증되었습니다. 이 백서는 전류 루프의 기본 사항, 시스템 설계 및 설정에 대해 중점적으로 설명합니다. 전류 루프 기본 사항 전류를 사용하여 트랜스듀서 데이터 전송 산업용 등급의 변환기는 일반적으로 전류 신호를 사용하여 데이터를 전송합니다. 이는 전압 신호를 사용하는 열전대 및 저항성 스트레인 게이지와 같은 대부분의 다른 트랜스듀서와 대조됩니다. 전압 기반 트랜스듀서는 많은 환경에서 충분하지만 전류 기반 트랜스듀서가 선호되는 경우가 있습니다. 예를 들어, 산업 환경에서 전압을 사용..

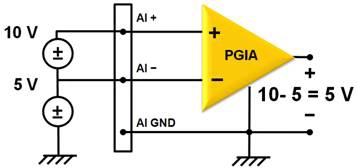

측정 정확성을 보장한다는 것은 종종 데이터 시트에서 사양을 읽는 것 이상을 의미합니다. 전기 환경의 맥락에서 응용 분야를 이해하는 것은 특히 시끄럽거나 산업 환경에서 성공을 보장하는 데에도 중요합니다. 접지 루프, 높은 공통 모드 전압 및 전자기 복사는 모두 신호에 부정적인 영향을 미칠 수 있는 잡음의 일반적인 예입니다. 측정 시스템에는 적절한 차폐, 케이블 연결 및 종단을 포함하여 노이즈를 줄이기 위한 많은 기술이 있습니다. 그러나 이러한 일반적인 모범 사례 외에도 더 나은 노이즈 내성을 보장하기 위해 할 수 있는 일이 더 있습니다. 다음 5가지 기술은 보다 정확한 측정 결과를 얻기 위한 지침 역할을 합니다. DC 공통 모드 전압 제거 매우 정확한 측정은 종종 차동 판독에서 시작됩니다. 이상적인 차동 ..

전류 개요 전류는 전하량의 흐름입니다. 전류의 SI 단위는 암페어(A)이며, 이는 초당 1쿨롱의 전하 흐름과 같습니다. 전류를 측정하는 방법에는 여러 가지가 있지만 가장 일반적인 방법은 정밀 저항기의 전압을 측정하고 옴의 법칙을 사용하여 저항기의 전류를 측정하여 간접 측정을 수행하는 것입니다. 전류의 기초 단선 전도성 금속에서는 많은 전자가 이동할 수 있거나 자유롭게 움직입니다. 금속 도선이 배터리와 같은 DC 전압 소스의 두 단자에 연결되면 소스는 도체에 전기장을 생성합니다. 접촉하는 순간 도체의 자유 전자는 이 자기장의 영향으로 양극 단자 쪽으로 강제로 이동됩니다. 따라서 자유 전자는 일반적인 단선 도체에서 전류 캐리어입니다. 전류 속도가 1암페어인 경우, 도체가 통과하는 가상의 평면을 통해 매초마다..

LabVIEW 프로젝트를 사용하여 다음의 2가지가 가능합니다. NI-DAQmx 어플리케이션에서 실행 파일을 생성할 수 있고, 배포 가능한 설치 프로그램에 번들로 제공 할 수 있습니다. 이 설치 프로그램은 NI MAX뿐만 아니라 NI-DAQmx 드라이버 또는 NI-DAQmx 런타임 배포와 같이 소프트웨어 항목을 설치 프로그램에 포함시킬 수 있습니다. NI-DAQmx 실행 파일(.exe) 생성 방법 1. LabVIEW 프로젝트를 열고 Build Specifications를 마우스 오른쪽 버튼으로 클릭 한 다음 New»Application (EXE)을 선택합니다. 2. 속성 창에서 애플리케이션의 이름, 대상 디렉터리 및 설명을 작성합니다. 3. 소스 파일 카테고리를 클릭하여 어플리케이션에서 사용할 VI를 선택..

• 프로젝트 명 – 난방냉각 제어 및 형광측정 소프트웨어 개발 -CCD Lens 형광(Fluorescence Intensity) 측정 소프트웨어 • 수행업무 : CCD Lens를 난방냉각 제어 프로파일에 따라 온도 제어를 수행하고 형광(Fluorescence Intensity)을 측정하는 소프트웨어 개발 • 적용장비 1) Keithley 2231A Power Supply (2CH 제어) - CH1 : 난방용 LED(LED1), CH2 : 냉각용 팬 2) NI DAQ - Thermocouple 온도센서 측정 3) DIALUNOX Detector - Light Source Control (LED2) - Emission Detection • 주요기능 - 난방, 냉각 사이클 제어 . 온도와 시간 조건에 따라 L..

측정에서 예기치 않은 전압이 발생하거나 한 채널에서 샘플링 만하는 중에 예기치 않게 측정값이 사라진다면 이는 신호 간의 고스트 (ghosting) 때문일 수 있습니다. 다중화 된 장치에서 높은 샘플 속도를 사용할 때 고스트가 발생할 수 있습니다. 고스팅 현상을 해결하려면 다음 단계를 완료하십시오. 소스 임피던스가 낮은 트렌스듀서(Transducer)를 선택하십시오. 샘플링 속도를 줄이고 채널 간 지연을 늘려서 앰프(Amplifier)의 안정 시간(Settling Time)을 충분히 확보하십시오. 소스 임피던스를 1kΩ 미만으로 줄이기 위해서 전압 팔로워(Follower) 또는 버퍼 회로를 구현하십시오. 신호를 배열하여 채널 간 전압 스윙을 최소화하십시오. 높은 임피던스 채널을 스캔 목록의 첫 번째 채널로..

Floating 신호를 측정하기 위해서 추천되는 방법은 differential 모드입니다. 이 방법은 노이즈를 제거하여 신호대 잡음비를 향상시키는 common mode rejection 기능을 제공합니다. 그렇기 때문에, 컴퓨터로부터 거리가 떨어진 곳에서 낮은 레벨의 전압(온도센서와 같은 mV 레벨)을 측정할 때에는 differential 모드가 적합합니다. Differential 모드를 사용하는데 있어서의 단점은 referenced single-ended(RSE) 또는 non-referenced single-ended(NRSE) 모드와 비교하여 사용가능한 채널 수가 반으로 줄어드는 것입니다. 만일 높은 레벨의 전압 신호(약 2V 이상)를 측정하면서 differential 모드가 제공하는 채널수보다 더 ..

표준 열전쌍 분류(타입)은 절연과 피복의 색상으로 식별할 수 있습니다. 미국 국립 표준 협회(ANSI)는 열전쌍을 구분하고 사용하기 쉽게하기위해 열전쌍 타입별 일련 스펙을 지정하였습니다. 아래의 표는 열전쌍 타입별 표준 색상 코드와 각 타입별 신호극성을 표기한 것 입니다. 만약 가지고 있는 열전쌍을 아래의 표에서 찾을 수 없는 경우는 ANSI의 표준을 따르지 않은 열전쌍인 경우입니다. 열전쌍을 구매한 업체에 해당 열전쌍의 사용방법, 교정과 정확도 관련 정보를 요청하시기 바랍니다. 색상코드는 국가별로 차이가 있을 수 있습니다. 열전쌍의 분류와 올바른 신호 연결 방법 - National Instruments (ni.com)

AC 잡음(Noise)은 저역 통과 필터를 사용하여 DC 측정에서 걸러낼 수 있습니다. 저역 통과 필터를 만들려면 아래에 나와있는 RC (Resistor-Capacitor) 회로를 적용하면 됩니다. 컷오프 주파수가 제거하려는 잡음 신호의 주파수보다 낮도록 저항과 커패시턴스를 선택하십시오. 컷오프 주파수는 다음과 같이 계산됩니다. 컷오프 주파수 = 1 / (2 × π × R × C) 단, R = 저항 값 (단위 : Ohms) C = 커패시터 값 (단위: Farads) DC 신호 측정시 AC 잡음을 제거하는 방법 - NI

신호 소스와 측정 시스템의 유형 센서에 연결된 신호 컨디셔닝 회로가 가장 보편적으로 생성하는 전기 신호는 전압입니다. 거친 환경에서 긴 케이블을 통해 신호를 전달해야 하는 경우에는 전류나 주파수 등의 다른 전기 현상으로 변환되기도 합니다. 이러한 신호들은 사실상 전부 측정 전에 다시 전압 신호로 변환되므로, 전압 신호 소스를 이해하는 것이 매우 중요합니다. 전압 신호는 두 지점 사이의 전위차로 측정합니다. 이는 그림 1에 설명되어 있습니다. 그림 1. 전압 신호 소스와 측정 시스템 모델 전압 소스는 접지와 비접지(플로팅)의 두 가지 종류로 분류할 수 있습니다. 마찬가지로 측정 시스템도 접지 또는 접지 참조와 비접지(플로팅)의 두 가지 종류로 분류할 수 있습니다. 접지 또는 접지 참조된 신호 소스 접지 소..

LabVIEW 소프트웨어의 수식 노드 는 C 구문 구조를 사용하여 블록 다이어그램에서 복잡한 수학 연산을 수행하는데 사용할 수있는 편리한 텍스트 기반 노드입니다. 변수가 많거나 복잡한 방정식에 가장 유용합니다. 텍스트 기반 코드는 블록 다이어그램을 단순화하고 가독성을 높입니다. 또한 기존 코드를 그래픽으로 다시 만드는 대신 수식 노드에 직접 복사하여 붙여 넣을 수 있습니다. 수식 노드는 LabVIEW의 모든 개발 버전에서 사용할 수 있으며 추가 툴킷이나 애드온이 필요하지 않습니다. 단계에 따라 입력 값에 따라 다른 수식을 계산하는 간단한 구조를 만듭니다. 그런 다음 수식 노드를 사용하는 블록 다이어그램의 단순성을 그래픽 프로그래밍을 사용하여 해당 노드와 비교하십시오. 수식 노드는 사용하기 쉬운 그래픽 L..

LabVIEW에서 새로운 CompactRIO 프로젝트 시작하기 코드와 하드웨어 리소스를 관리할 LabVIEW에서 새 프로젝트를 생성하여 시작하십시오. 파일»새 프로젝트를 선택하여 LabVIEW에서 새 프로젝트를 생성합니다. 트리 상단의 프로젝트 항목을 마우스 오른쪽 버튼으로 클릭하고 New»Targets and Devices…를 선택하여 CompactRIO 시스템을 프로젝트에 추가합니다. 이 대화 상자를 통해 네트워크에서 시스템을 검색하거나 오프라인 시스템을 추가할 수 있습니다. 그림 1. LabVIEW 프로젝트에 새로운 타겟과 디바이스 추가 Real-Time CompactRIO 폴더를 확장하고 시스템을 선택하십시오. 확인을 클릭하여 대화 창을 닫습니다. 노트 시스템이 목록에 없으면 LabVIEW는 네트..

IV 경계 디바이스에 적절한 IV 경계와 함께 SMU를 사용하는 것은 어플리케이션 성공에 있어 매우 중요합니다. IV 경계는 일반적으로 그림 1과 같이 사분면 다이어그램에 표시되며 SMU가 소싱 또는 싱킹할 수 있는 전압 및 전류 값을 전달합니다. 소싱과 싱킹이라는 용어는 디바이스로 들어오고 나가는 전원의 흐름을 나타냅니다. 전원을 소싱하는 디바이스는 로드에 전원을 전달하는 반면, 전원을 싱킹하는 디바이스는 로드처럼 작동하여 내부로 유입되는 전원을 흡수하고 전류의 반환 경로를 제공합니다. 그림 1. 소싱 및 싱킹 영역을 나타내는 사분면 다이어그램 위의 사분면 다이어그램을 살펴보면 사분면 I과 III은 소싱 전원을 나타내고, 사분면 II와 IV는 싱킹 전원을 나타냅니다. 사분면 I과 III 모두에서 전원을..

자동화 테스트 엔지니어는 까다로운 시장 출시 일정 및 성능 요구 사항을 충족하기 위해 혁신적인 테스트 시스템을 개발해야 합니다. PXI 와 NI LabVIEW 시스템 설계 소프트웨어의 조합은 거의 모든 시스템을 보다 빠르고 확실하게 구축할 수 있게 지원하는 완전한 자동화 테스트 플랫폼입니다. LabVIEW는 기존 상자형 계측기에서 소프트웨어 정의 PXI 모듈형 계측기에 이르기까지 다양한 계측기와의 통합을 제공하여 거의 모든 측정값을 수집할 수 있도록 하여 까다로운 시스템 요구 사항보다 앞서 나갈 수 있도록 지원합니다. 또한 LabVIEW를 사용하면 멀티코어 프로세서 및 FPGA(Field-Programmable Gate Array)와 같은 기술을 활용하여 고급 테스트 시스템을 더 빠르게 구축할 수 있습니..

NI LabVIEW 소프트웨어는 다양한 방식으로 PLC (프로그래밍 가능한 로직 컨트롤러)와 통신할 수 있습니다. Modbus는 1979년 Modicon이 PLC와 통신하기 위해 발표한 직렬 통신 프로토콜로 TCP 프로토콜로 확장되었습니다. Modbus는 가용성으로 인해 업계에서 사실상의 표준 통신 프로토콜 중 하나가 되었습니다. 이 튜토리얼에서는 Modbus를 사용하여 네트워크로 연결된 PLC와 LabVIEW간에 통신하는 방법을 알아봅니다. 이 튜토리얼에서는 LabVIEW Datalogging and Supervisory Control(DSC) 모듈이 사용됩니다. 이 모듈에는 네트워크로 연결된 히스토리 데이터베이스에 데이터 로깅, 실시간 및 히스토리 트렌드, 알람 및 이벤트 관리, LabVIEW Rea..

루프백 테스트는 동일한 직렬 포트에서 데이터를 송수신하여 직렬 통신의 작동을 확인할 수 있습니다. 타사 하드웨어에 연결할 필요없이 직렬 포트, 케이블 또는 메시지를 생성하여 소프트웨어에 문제가있는 지 확인할 수 있습니다. 루프백 테스트는 RS-232, RS-422 및 RS-485 직렬 통신에 사용할 수 있습니다. 하드웨어 연결 하드웨어를 올바르게 연결하려면 아래 섹션을 참조하십시오. 사용중인 직렬 통신 프로토콜 (RS-232 대 RS-422 / 485)과 사용중인 직렬 커넥터 유형을 식별합니다. 참고 : 제공되는 핀 다이어그램은 암(Female) 커넥터 용입니다. RS-232 RS-232 포트에서 전송 (TXD) 신호를 수신 (RXD) 신호에 연결합니다. 커넥터 유형에 따라 아래 핀을 참조하십시오. 연결..

먼저 장비의 사용자 매뉴얼을 열어 푸시-풀(액티브 드라이브 또는 소싱이라 불리기도 함)과 오픈-드레인(오픈 컬렉터 또는 싱킹이라 불리기도 함)을 모두 지원하는지 확인해야 합니다. 참고 : 모든 NI-DAQ 디바이스를 싱킹 또는 소싱으로 설정할 수 있는 것은 아닙니다. 양방향 싱크/소싱 디지털 디바이스로 나열된 대부분의 장비는 특정 방식으로 배선되어 있어야 합니다. 다음으로 오픈 드레인이 무엇을 의미하는지 간단히 설명하겠습니다. 오픈-드레인(MOSFET) 또는 오픈 컬렉터 (BJT)는 하나의 저항을 풀다운 또는 풀업 저항으로 사용하여 디지털 라인을 하이 또는 로우로 변환시키는 회로를 의미합니다. 기본적으로 회로는 그라운드나 5V로 연결된 경로 사이에 저항을 가지고 있습니다. 그러므로 트랜지스터가 꺼져있을 ..

싱킹 및 소싱은 부하에서 직류 흐름 제어를 정의하는 데 사용되는 용어입니다. 싱크 디지털 I/O (입력/출력)는 로드에 접지된 연결을 제공합니다. 소싱 디지털 I/O는 부하에 전압 소스를 제공합니다. 디지털 출력에 연결된 하나의 디지털 입력으로 구성된 간단한 회로를 생각해보십시오. 회로에는 전압 소스, 접지 및 부하가 필요합니다. 소싱 디지털 I/O는 회로에 필요한 전압을 제공합니다. 싱킹 디지털 I/O는 회로에 필요한 접지를 제공합니다. 디지털 입력은 회로가 작동하는 데 필요한 부하를 제공합니다. 그림 1은 소싱 디지털 입력에 연결된 싱킹 디지털 출력을 보여줍니다. 이 회로에서 싱킹 디지털 입력이 제공되어 부하가 접지로 연결됩니다. 그림 2는 싱킹 디지털 입력에 연결된 소싱 디지털 출력을 보여줍니다. ..

프로젝트 명 – 승차감분석용 진동 데이터 분석 소프트웨어 - 열차 승차감을 분석하기 위한 진동 데이터 분석 소프트웨어 수행업무 - 열차 승차감을 분석하기 위하여 열차 운행 데이터의 최대가속도, FFT 및 1/3 Octave 분석을 수행하는 소프트웨어 개발 프로그램 주요 기능 – 데이터 불러오기 . 2CH 진동데이터 . 파일포맷 : TDMS, EXCEL, ASCII Format – 신호처리 . 불러온 전체데이터의 FFT 및 1/3 Octave 분석 - 신호분석 변수 . 최대가속도 (g) . All Pass (dB) – 전 주파수대역의 파워 . Narrow Band 최대 주파수 및 크기(dB) . 1/3 Octave Band 최대 주파수 및 크기(dB) – 분석결과 표시 . 신호분석 변수 테이블 화 표시 ...
